Вольт-частотная характеристика по точкам. Inovance MD520

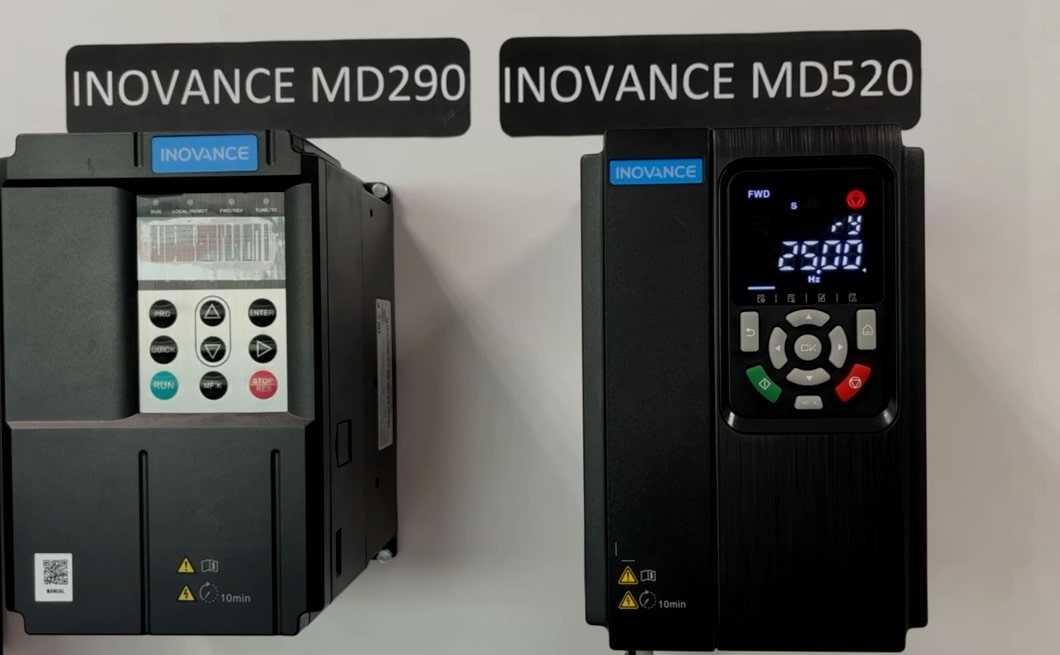

В данной статье рассмотрим многоточечную настройку вольт частотной кривой преобразователя частоты Inovance серии MD520.
Перед тем как приступить к настройке преобразователя частоты необходимо выполнить следующие действия:
- Выполнить монтаж с соблюдением норм безопасности!
- Проверить параметры оборудования (параметры сети, входа питание ПЧ, двигателя)
- Проверить условия установки и эксплуатации преобразователя частоты (отсутствие пыли и влаги, температурный режим и установочные зазоры).
- Электрический монтаж осуществить в соответствии со схемой подключения указанной в руководстве по эксплуатации пч.
- Проверить правильность и надежность подключений.

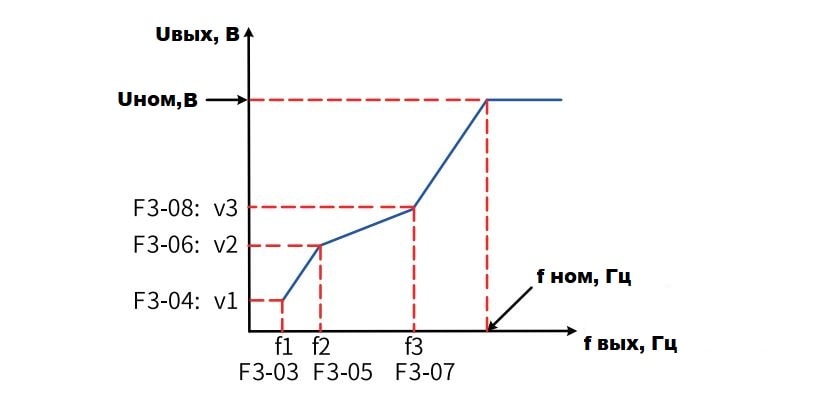

Многоточечная кривая U/f определяется параметрами F3-03 – F3-08. Диапазон частотных точек составляет от 0,00 Гц до номинальной частоты двигателя. Диапазон точек напряжения составляет от 0,0% до 100%, что соответствует диапазону от 0 В до номинального напряжения двигателя. Задание многоточечной кривой U/f обычно определяется в зависимости от нагрузочных характеристик двигателя.
Убедитесь, что выполнены следующие условия: F3-03 ≤ F3-05 ≤ F3-07. Этот привод имеет ограничения на взаимосвязь между верхней и нижними границами точек частоты: F3-03, F3-05 и F3-07. Параметры F3-07, F3-05 и F3-03 следует настраивать последовательно.
Список необходимых параметров предоставлен ниже:
| Параметр | Наименование | Заводское значение | Расшифровка параметра | Описание параметра |
|---|---|---|---|---|
| F3-00 | U/F кривая | 0 | 1: Многоточечная вольт частотная кривая | Диапазон точек составляется от 0,00 Гц до номинальной частоты двигателя. Диапазон напряжения составляется от 0,0% до 100,0%, что соответствует диапазону от 0 В до номинального напряжения двигателя. Опорные значения многоточечной кривой U/f обычно определяются в зависимости от нагрузочных характеристик двигателя. Гарантировать что выполняются следующие условия: F3-03 ≤ F3-05 ≤ F3-07. |
| F3-01 | Крутящий момент | Зависит от модели | от 0.0 до 30.0 0,0%: Автоматическое повышение крутящего момента | Функция повышения крутящего момента обычно применяется для малых частот. Выходной крутящий момент преобразователя частоты в режиме управления U/f пропорционален частоте. Когда двигатель работает на низких оборотах, крутящий момент очень низкий. В этом случае вы можете установить этот параметр на увеличить выходное напряжение привода переменного тока, тем самым увеличение тока и выходного крутящего момента. Не устанавливайте для этого параметра большое значение, иначе может сработать защита от перегрузки. |
| F3-02 | Частота повышения крутящего момента | 50.00 Гц | от 0.00 Гц до максимальной частоты | Когда рабочая частота достигает порога среза частота повышения крутящего момента, функция повышения крутящего момента выключен. |
| F3-03 | Многоточечная вольт частотная кривая частота 1 | 0.00 Гц | 0.00 Гц до F3-05 | - |
| F3-04 | Многоточечная вольт частотная кривая напряжение 1 | 0,0% | 0.0% до +100.0% | - |
| F3-05 | Многоточечная вольт частотная кривая частота 2 | 0.00 Гц | 0.00 Гц до F3-07 | - |
| F3-06 | Многоточечная вольт частотная кривая напряжение 2 | 0,0% | 0.0% до +100.0% | - |
| F3-07 | Многоточечная вольт частотная кривая частота 3 | 0.00 Гц | F3-05 до F1-04 (номинальная частота двигателя) | - |
| F3-08 | Многоточечная вольт частотная кривая напряжение 3 | 0,0% | 0.0% до +100.0% | - |
*Обратите внимание, данная статья не заменяет руководство по эксплуатации частотного преобразователя INOVANCE MD520, информация в ней носит ознакомительный характер. Частное предприятие "Европейская электротехническая компания" не несет ответственности за прямые, косвенные, фактические, побочные или другие убытки, понесенные вследствие использования или ненадлежащего использования информации, содержащейся в данность статье.
