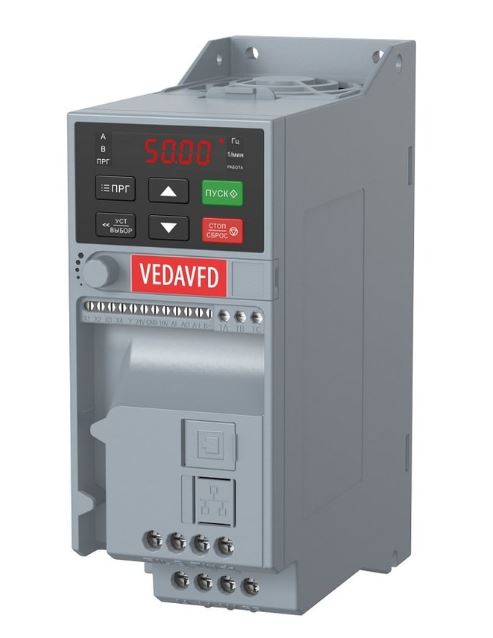

VEDA VF-51: задание частоты с потенциометра панели LCP
В данной статье рассмотрим управление скоростью вращения двигателя от потеницометра панели оператора частного преобразователя VEDA VF-51. "Пуск", "Стоп" по кнопкам панели оператора.
Для ввода преобразователя частоты в эксплуатацию необходимо выполнить следующие действия:
- Выполнить монтаж с соблюдением норм безопасности!
- Проверить параметры оборудования (параметры сети, входа питание ПЧ, двигателя)
- Проверить условия установки и эксплуатации преобразователя частоты (отсутствие пыли и влаги, температурный режим и установочные зазоры).
- Электрический монтаж осуществить в соответствии с схемой подключения указанной на рисунке 1
- Проверить правильность и надежность подключений

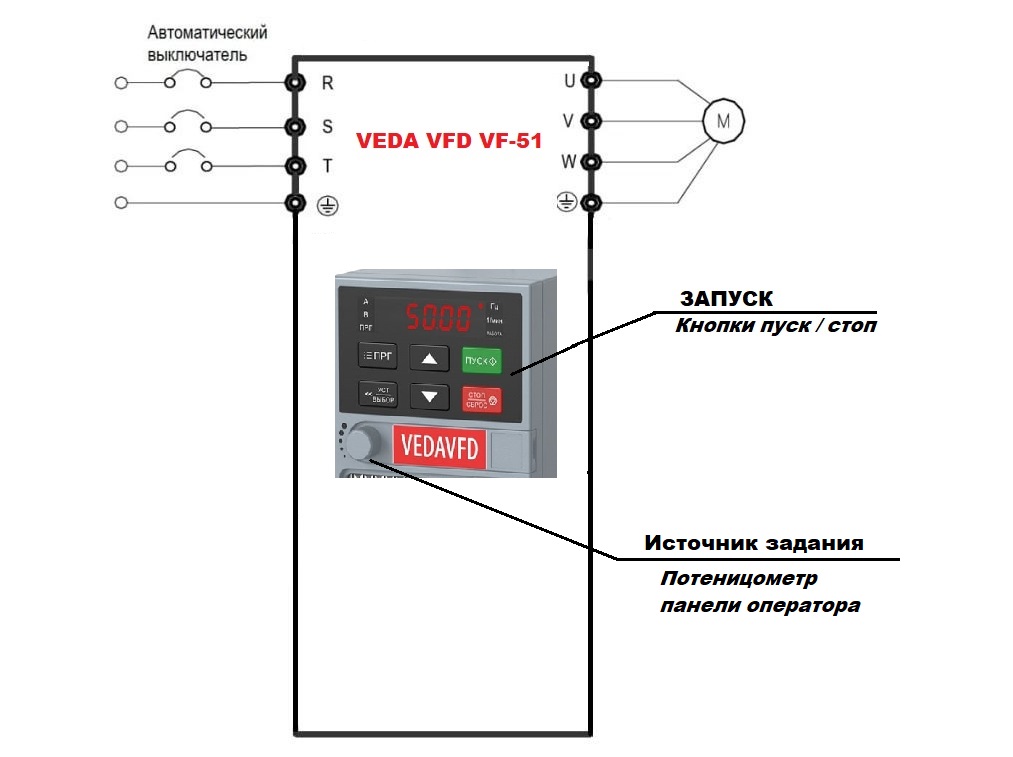

исунок 1. Принципиальная электрическая схема подключения для NPN-схемы подключения цифровых входов преобразователя частоты VEDA VFD VF-51
Примечание: Для мощностей 0,4-5,5 кВт в качестве общей точки цифровых входов используется контакт GND и отстутствует возможность переключения схем NPN и PNP; для мощностей 7,5-22 кВт - используется контакт COM.
Для реализации работы управления скоростью вращения двигателя от панели оператора необходимо установить следующие параметры в преобразователе частоты:
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F00.03 | Сброс параметров | [22] | Сброс до заодских настроек |
| F02.02 | Номинальная мощность | [##] кВт | С шильдика (паспортной таблички двигателя) |
| F02.03 | Номинальная частота | [##] Гц | С шильдика (паспортной таблички двигателя) |
| F02.04 | Номинальная скорость | [##] Об/мин | С шильдика (паспортной таблички двигателя) |
| F02.05 | Номинальное напряжение | [##] В | С шильдика (паспортной таблички двигателя) |
| F02.06 | Номинальный ток | [##] А | С шильдика (паспортной таблички двигателя |
| F01.01 | Выбор источника команды | [0] | Управление через кнопки перобразователя чатстоты ПУСК / СТОП |
| F01.02 | Выбор источника задания | [1] | Изменение скорости вращения потенциометром панели оператора |
| F01.22 | Время разгона | [##] сек | Зависит от применения |
| F01.23 | Время замедления | [##] сек | Зависит от применения |
| F01.10 | Макс. выходная частота | [##] Гц | Зависит от применения |
| F01.12 | Верхний предел частоты вращения | [50] Гц | рекомендуется установить номинальную скорость |
| F01.13 | Нижний предел частоты вращения | [0] Гц | Зависит от применения |
