Программное обеспечение MCT10. Преобразователи частоты Danfoss

enter image description here

В данной статье рассмотрим настройку преобразователя частоты Danfoss VLT Micro Drive FC-051 для работы с программным обеспечением VLT Motion Control Tool MCT10.

Данная программа позволяет производить настройку частотных преобразователей и УПП при помощи персонального компьютера.

Можно осуществлять мониторинг систем, настройку сети, восстановление параметров, а так же немаловажным является считывание статуса командных слов, входов и выходов.

Установив базовую версию, пользователю будут доступны 4 привода, а в лицензионной 127 в одном проекте. В базовой версии использование осциллограммы происходит по двум канала, в расширенной восемь.

enter image description here

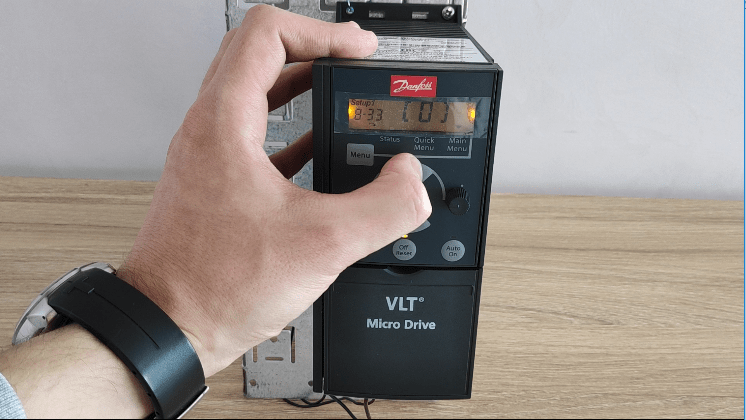

Для осуществления связи с программой MCT 10 необходимо настроить преобразователь частоты Danfoss следующим образом:

Перейти в группу параметров 8: Связь

В параметре 8-30 (Протокол) выбрать [0] - Встроенный протокол преобразователя частоты FC

enter image description here

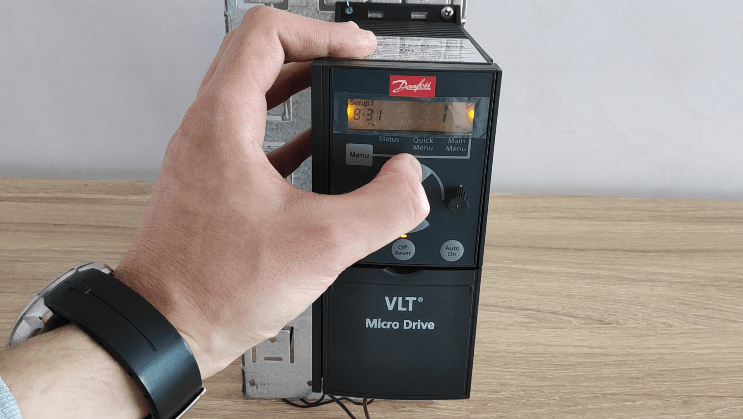

8-31 (Адрес шины) выбираем число от 1 до 126

enter image description here

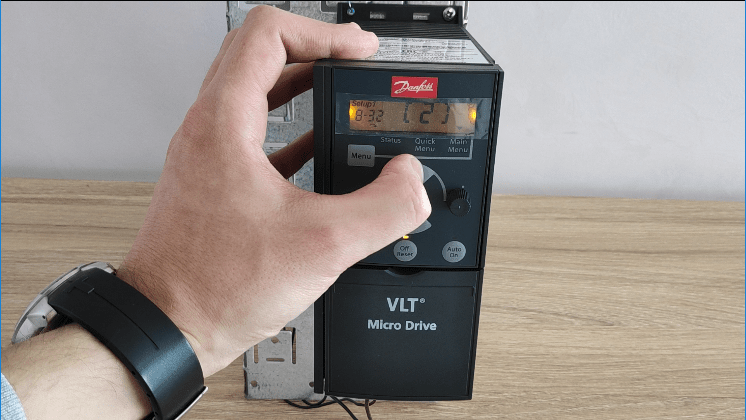

8-32 (Скорость передачи данных порта ПЧ) для FC протокола выставляем [2] 9600 бод.

enter image description here

8-33 (Четность порта ПЧ) Выбираем [0] - Контроль четности отсутствует (1 стоповый бит)

enter image description here

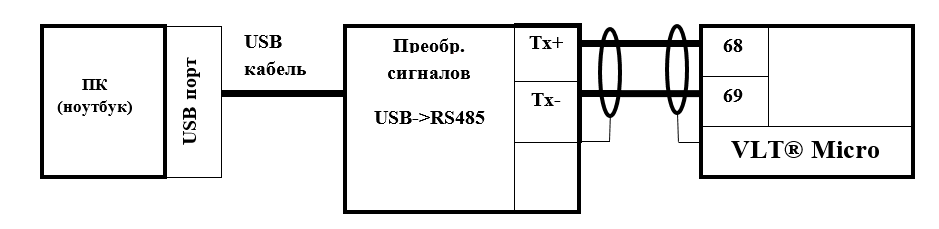

Преобразователь частоты настроен для управления при помощи VLT Motion Control Tool MCT10. Подключим преобразователь интерфейсов следующим образом: клеммы 69,68 соединить с PIN 1 Data- ,PIN 2 Data+

enter image description here

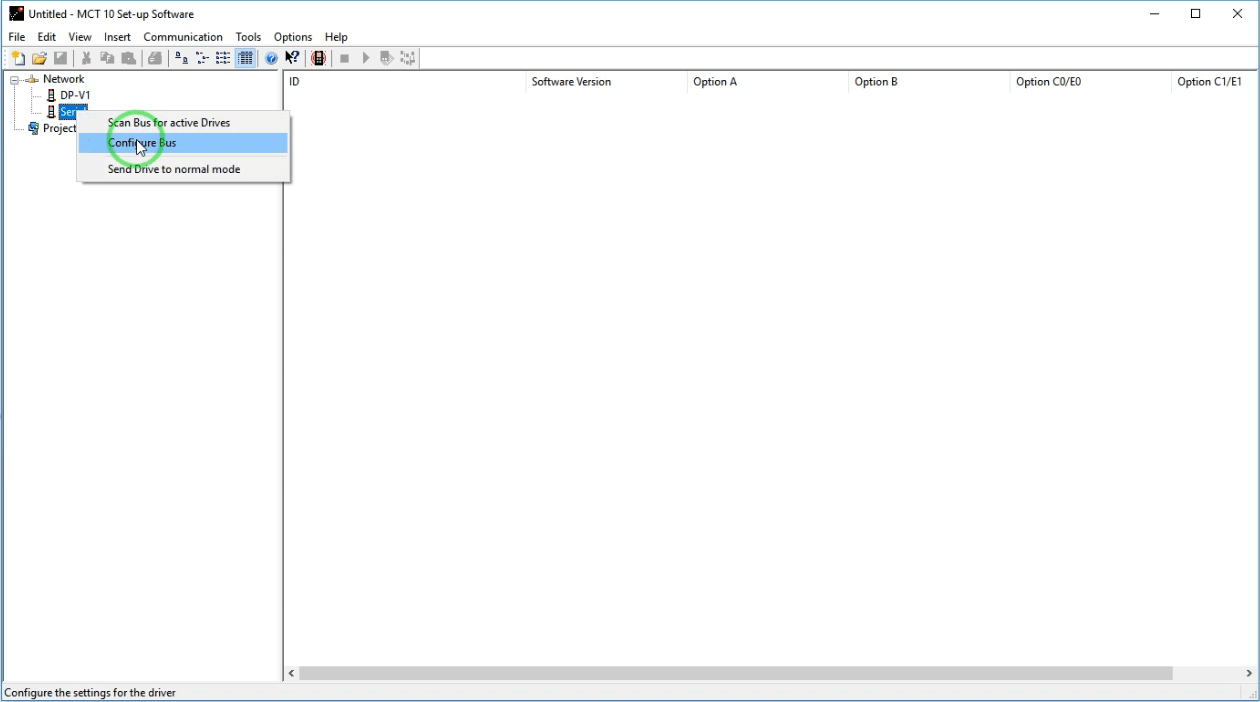

Далее запускаем программу, и приступаем к настройке параметров для связи с ПЧ. Правой кнопкой мыши щелкаем по "Serial" и выбираем "Configure Bus"

enter image description here

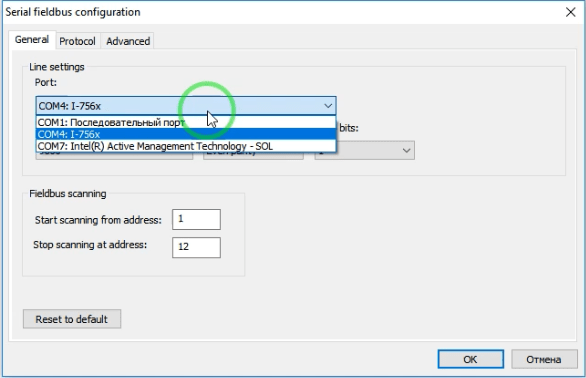

Осуществлять связь с ПЧ будем при помощи преобразователя интерфейсов USB/RS-485 ICP CON, в нашем случае он подключен к COM4:

enter image description here

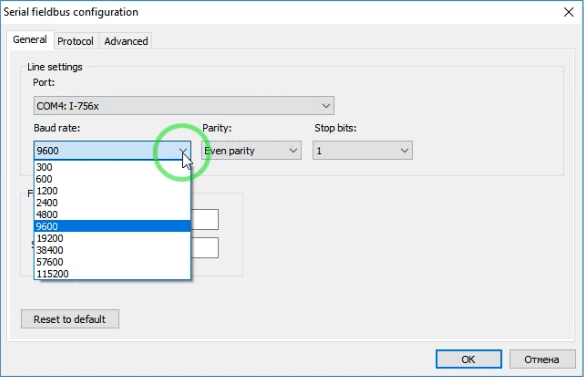

В "Baud rate" выбираем скорость передачи данных такую же, как и в преобразователе частоты:

enter image description here

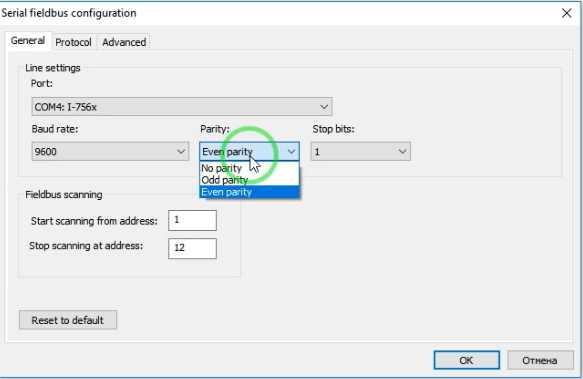

Во вкладе "Parity" выбираем "No parity" - контроль четности отсутствует, первый стоповый бит

enter image description here

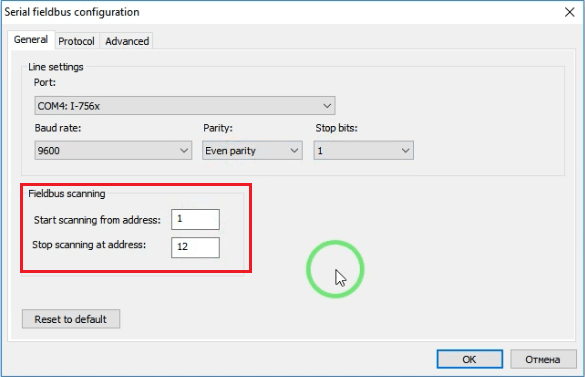

"Start scanning from address" и "Stop scanning at address" - это номера адресов с которых и до которых, программа будет производить поиск подключенных ПЧ

enter image description here

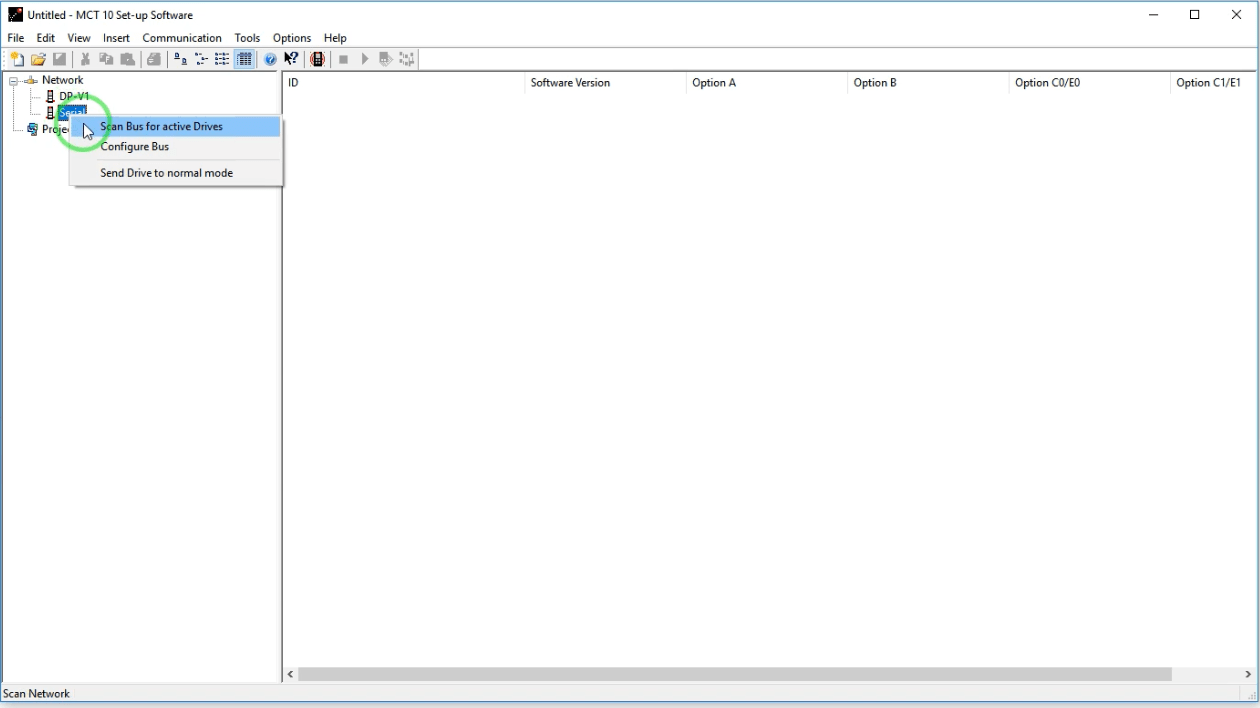

После завершения настройки нажимаем "ОК" - щелкаем правой кнопкой мыши по "Serial" - "Scan Bus for active Drives"

enter image description here

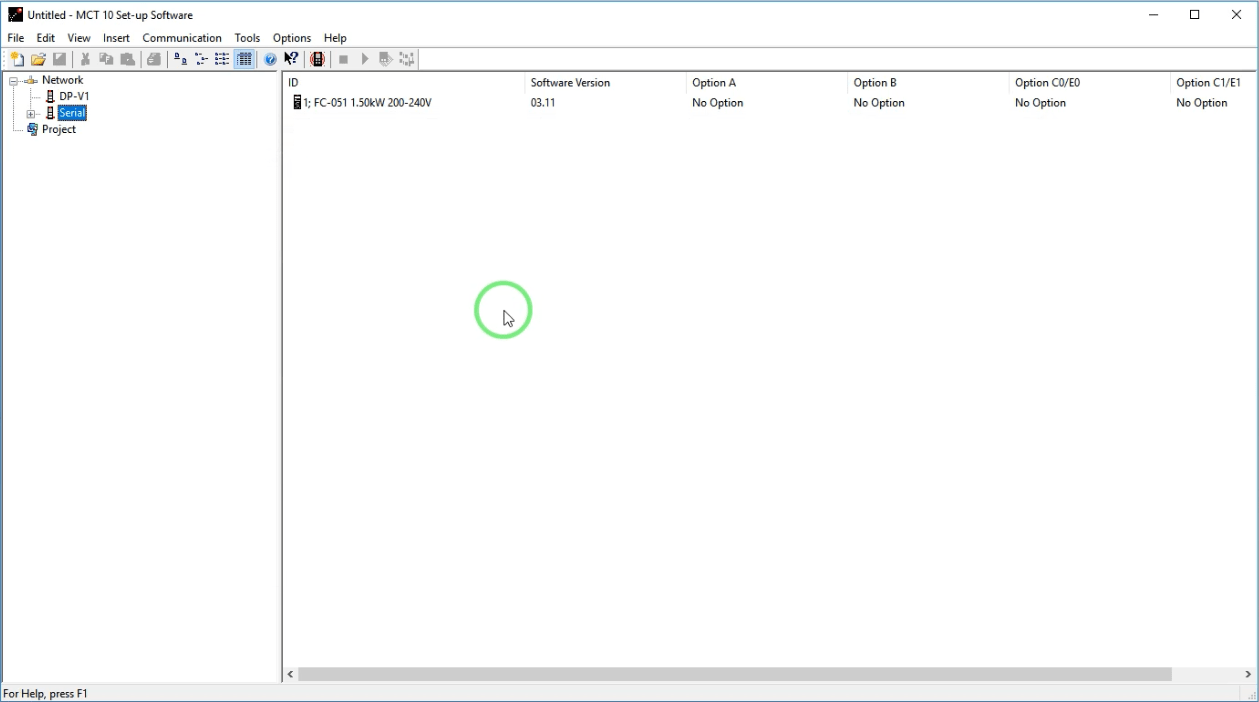

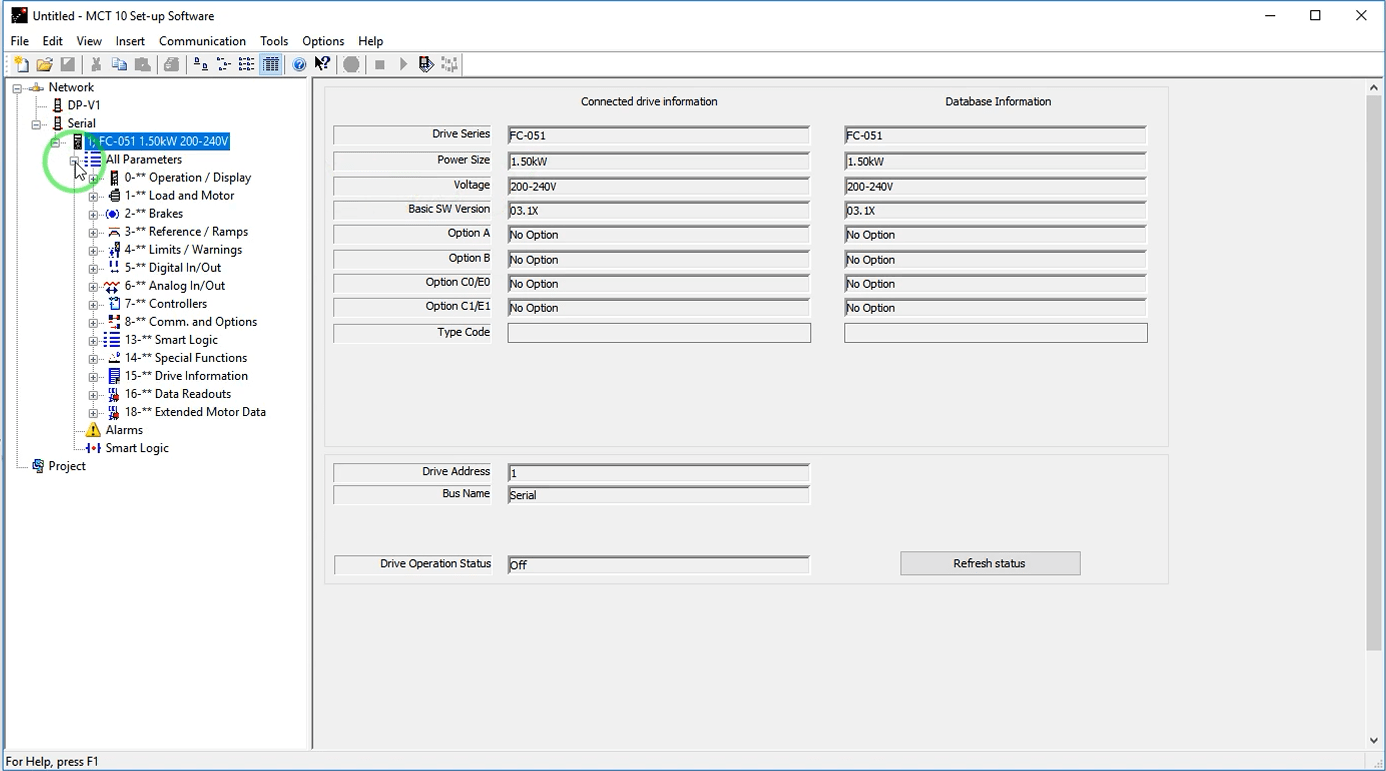

После сканирования появляется наш подключенный преобразователь частоты VLT Micro Drive FC-051

enter image description here

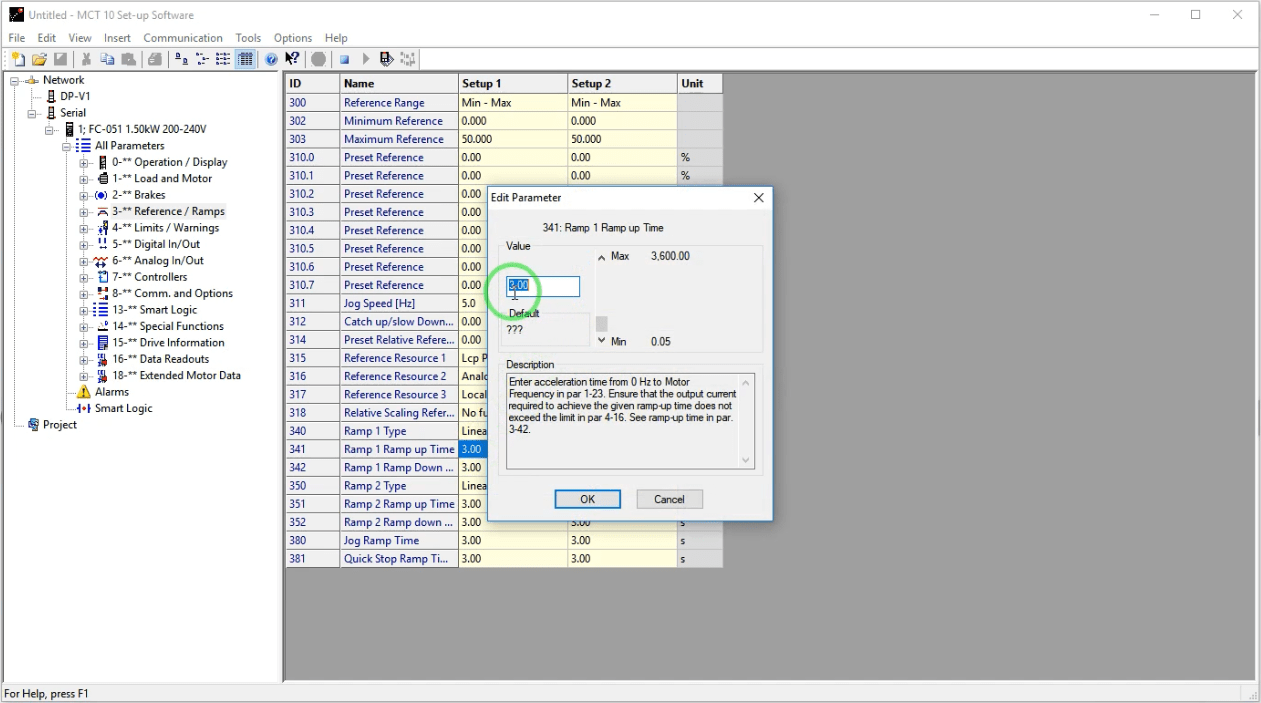

Пользователю появляется доступ ко всем параметрам преобразователя частоты, что позволяет быстро вносить изменения и отслеживать состояние

enter image description here
