Функция инвертора Danfoss при обрыве сигнала аналогового входа

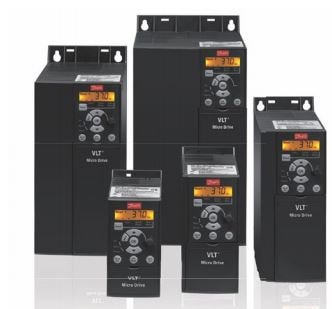

В частотном преобразователе Danfoss VLT Micro Drive имеется возможность запараметрировать Функцию при тайм-ауте нуля.

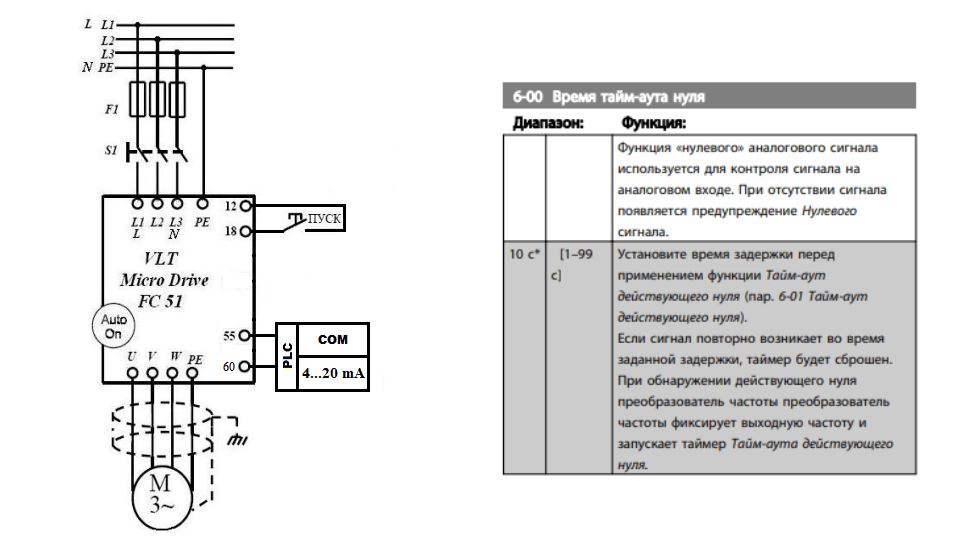

Если источником задания является сигнал с контроллера 4-20 мА, либо 0-10 В, то можно настроить время тайм-аут нуля, а так же выполняемые действия частотником в случае потери сигнала на аналоговом входе.

Имитировать сигнал контроллера 4-20 мА будем при помощи колибратора. Для наглядности подключим преобразователь частоты по 485 интерфейсу к программному обеспечению Easy Builder pro

Подадим команду на пуск, изменим уставку. Сымитируем обрыв сигнала, как видно преобразователь частоты останавливается до нуля Гц.

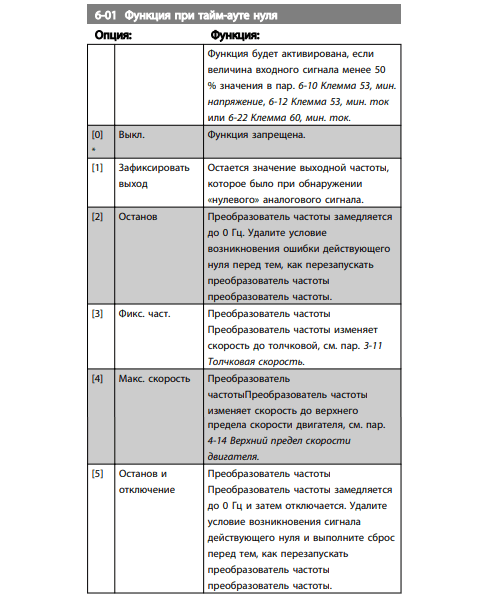

Активируем параметр 6-01 Выбрав 1 . зафиксировать выход. Это означает, что если величина входного сигнала на аналоговом входе станет мене 50% от параметра 6-22 Минимальный ток 4 мА, преобразователь частоты продолжит работу на той же частоте.

Снова подаем команду на пуск, изменяем задание, теперь при обрыве сигнала, частота остается той же, включается выход реле с индикацией о предупреждении.
