Выходная частота 400 Гц. Настройка частотного преобразователя Danfoss
В данной статье будет рассмотрена настройка частотного преобразователя Danfoss для управления электродвигателя с выходной частотой 400 Гц
Для ввода преобразователя частоты в эксплуатацию необходимо выполнить следующие действия:
-
Выполнить монтаж с соблюдением норм безопасности!
-
Проверить параметры оборудования (параметры сети, входа питание ПЧ, двигателя)
-
Проверить условия установки и эксплуатации преобразователя частоты(отсутствие пыли и влаги, температурный режим и
установочные зазоры).
- Электрический монтаж осуществить в соответствии с схемой подключения указанной на рисунке 1.

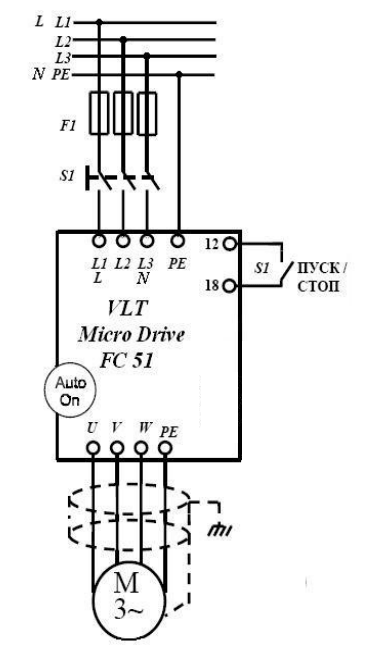

Рисунок 1. Принципиальная электрическая схема подключения преобразователя частоты VLT Micro Drive
-

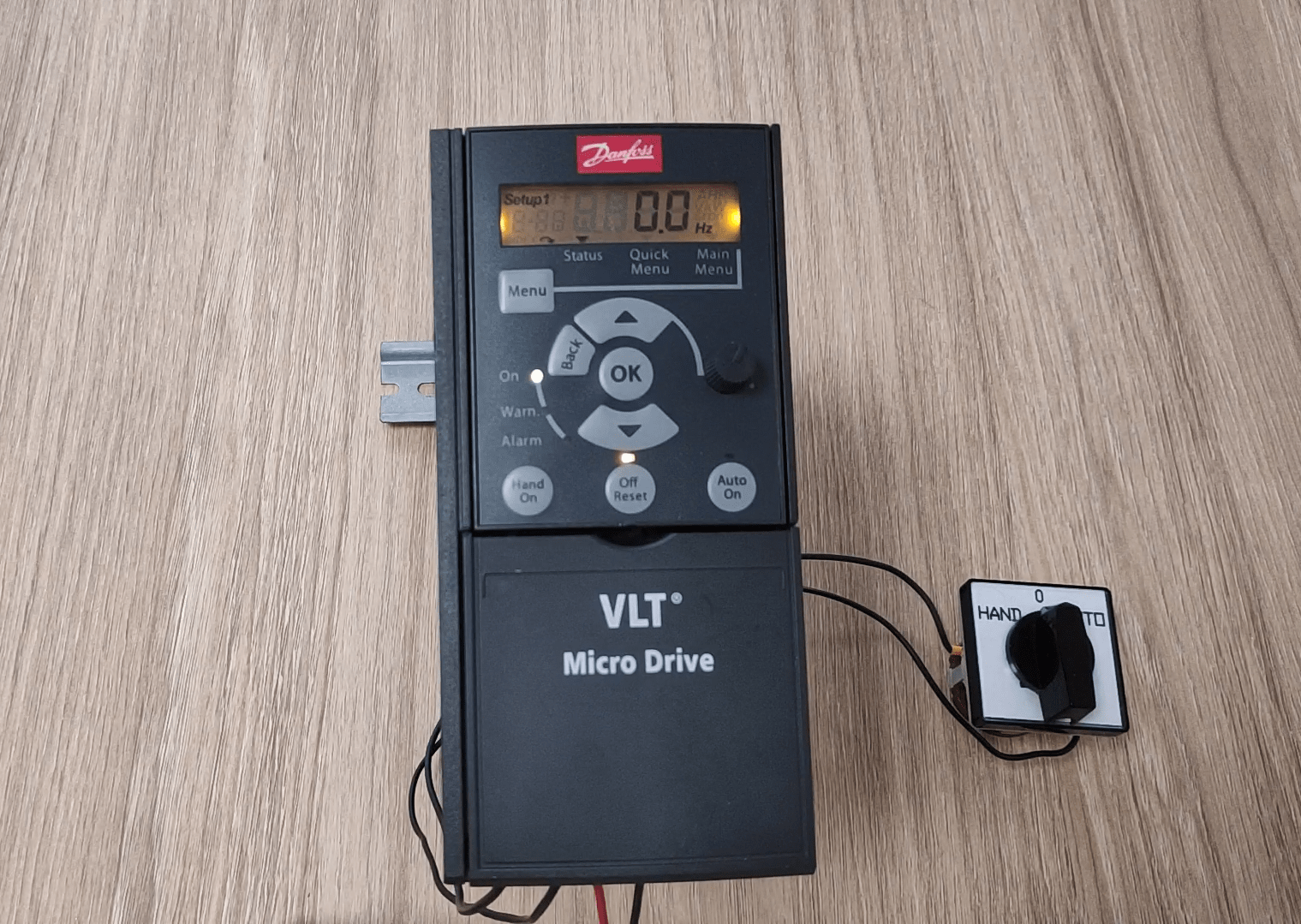

Проверьте правильность и надежность подключений. Преобразователь готов к работе, подайте питание.
-
Необходимо установить следующие параметры в преобразователе частоты VLT Micro Drive:
| № пар. | Параметр | Требуется установить значение |
|---|---|---|
| 14-22 | Режим работы (сброс параметров на заводские) | [2] Initialisation - инициализация (выкл. затем включить ПЧ) значение сброситься в 0, на ПЧ появится сигнал Alarm 80 |
| 1-20* | Номинальная мощность | ## кВт - с таблички двигателя |
| 1-22* | Номинальное напряжение | ## В - с таблички двигателя |
| 1-23* | Номинальная частота | 400 Гц - с таблички двигателя |
| 1-24* | Номинальный ток | ## А - с таблички двигателя |
| 1-25* | Номинальный скорость | ## Об/мин - с таблички двигателя |
| 1-01* | Режим управления двигателем | [0] U/f Вольт-частотный режим |
| 4-12 | Мин. скорость вращения | [0] Гц - в зависимости от применения |
| 4-14* | Макс. скорость вращения | [400] Гц - рекомендуется установить номинальную скорость |
| 3-02* | Мин. задание | [0] минимальное задание |
| 3-03 | Максимальное задание | [400] максимальное задание |
| 3-41 | Время разгона | [8] с - зависит от применения. |
| 3-42 | Время замедления | [8] с - зависит от применения |
| 3-15 | Источник задания 1 | [21] - задание на поддержание от потенциометра панели оператора (диапазон от 3-02 до 3-03) |
| 5-10 | Функция цифр. вх. 18 | [8] Start - Пуск |
| 6-81 | Потенциометр панели управления LCP Min | [0] - Минимальное значение задания соответствующее потенциометру панели LCP |
| 6-82 | Потенциометр панели управления LCP Max | [400] - Максимальное значение задания соответствующее потенциометру панели LCP |
