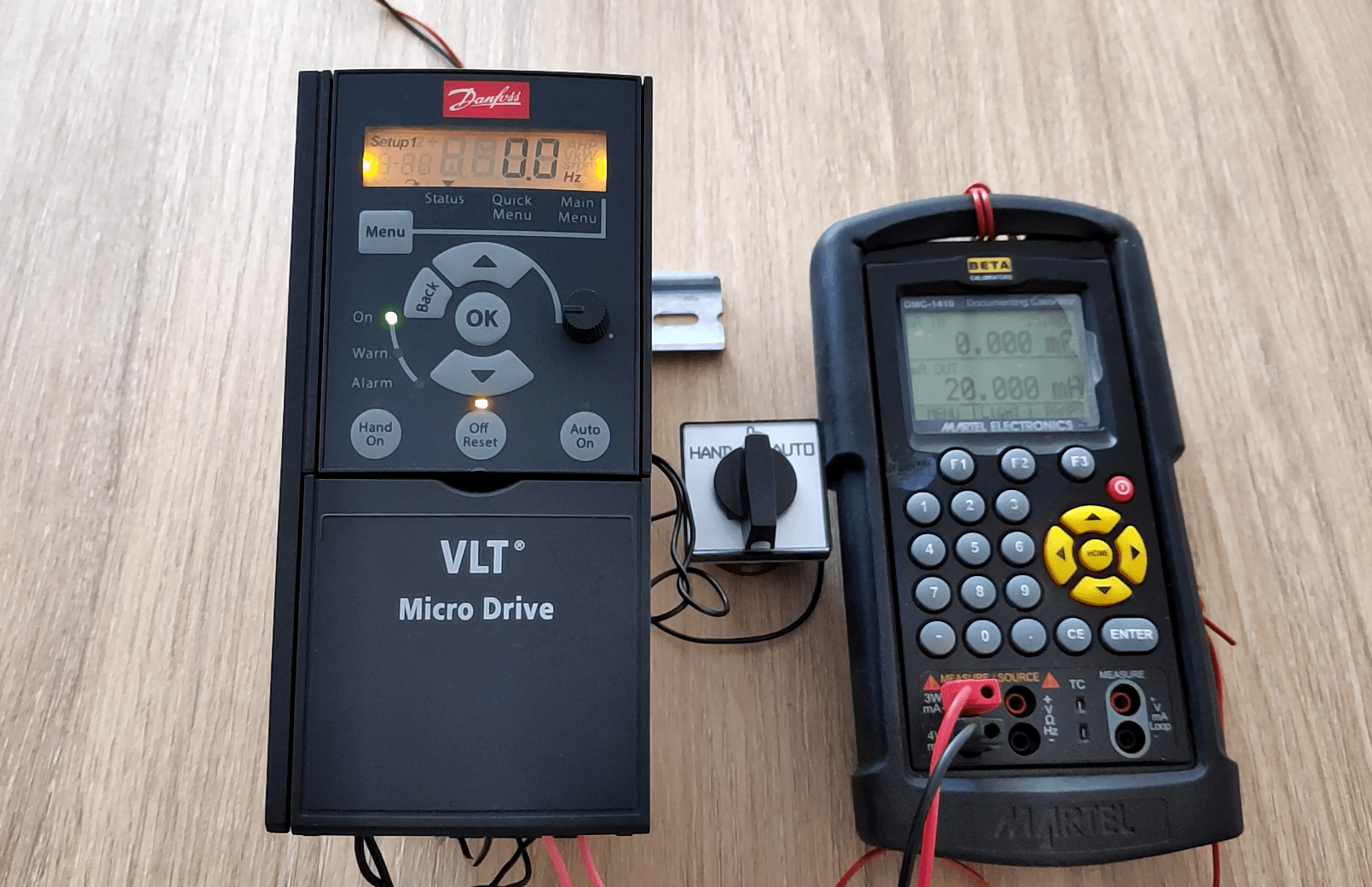

Защита насоса от сухого хода. Настройка Danfoss FC-051

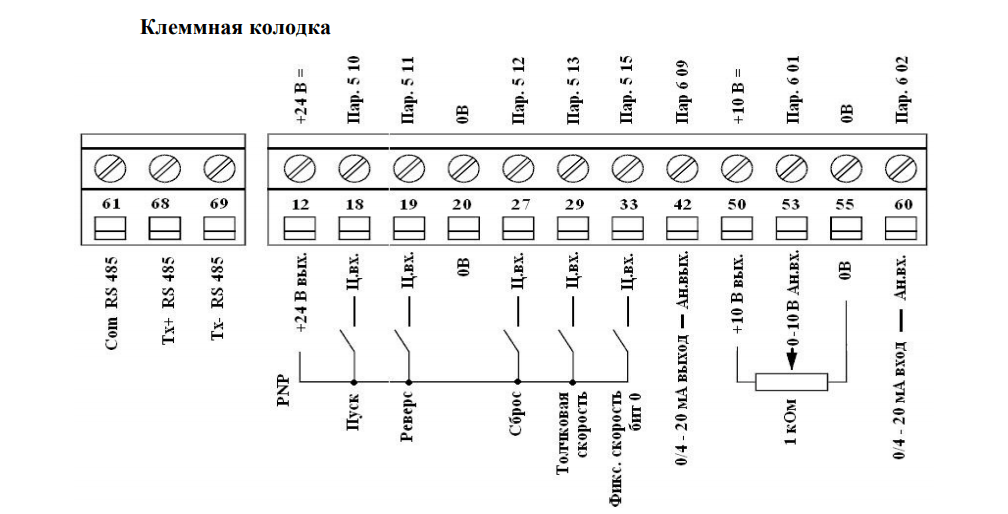

В частотном преобразователе Danfoss VLT Micro Drive FC-051 имеется два аналоговых входа, что позволяет в качестве источника обратной связи для поддержания давления выбрать один аналоговый вход: клемма 53, а для контроля сухого хода другой: клемма 60.
Для настройки контроля сухого года необходимо установить следующие параметры:
| № пар. | Параметр | Требуется установить значение |
|---|---|---|
| 14-22 | Режим работы (сброс параметров на заводские) | [2] Initialisation - инициализация, после установки значения выключить и затем включить ПЧ (сбросится в 0). |
| 6-00 | Время тайм-аута нуля | [10] с |
| 6-01 | Функция при тайм-ауте нуля | [5] Преобразователь частоты замедляется до 0 Гц и затем отключается |
| 6-22 | Клемма 60, минимальный ток | [10] мА |
| 6-23 | Клемма 60, максимальный ток | [20] мА |
Если величина входного сигнала на аналоговом входе 60 станет менее 50% значения параметра 6-22 (Клемма 60 минимальный ток), то частотный преобразователь войдет в ошибку зафиксировав выходную частоту, а спустя заданное нами время (параметр 6-00) в аварию.
Значение параметра 6-00 [10] секунд устанавливается для того, чтобы предотвратить ложное срабатывание перепада давления.
Пример: если вы задали 10 мА то ошибка будет при значении ниже 5 мА, если задали значение 12 мА то - при значении ниже 6 мА.
