Переключение наборов параметров для работы в различных режимах
В частотном преобразователе Danfoss VLT Micro Drive имеется возможность настройки 2-х наборов параметров, позволяющих при переключении выполнять определенные задачи. В нашем примере первый набор параметров будет давать возможность изменять частоту вращения двигателя при помощи потенциометра с панели управления LCP. Набор параметров 2: режим ПИ регулирования.

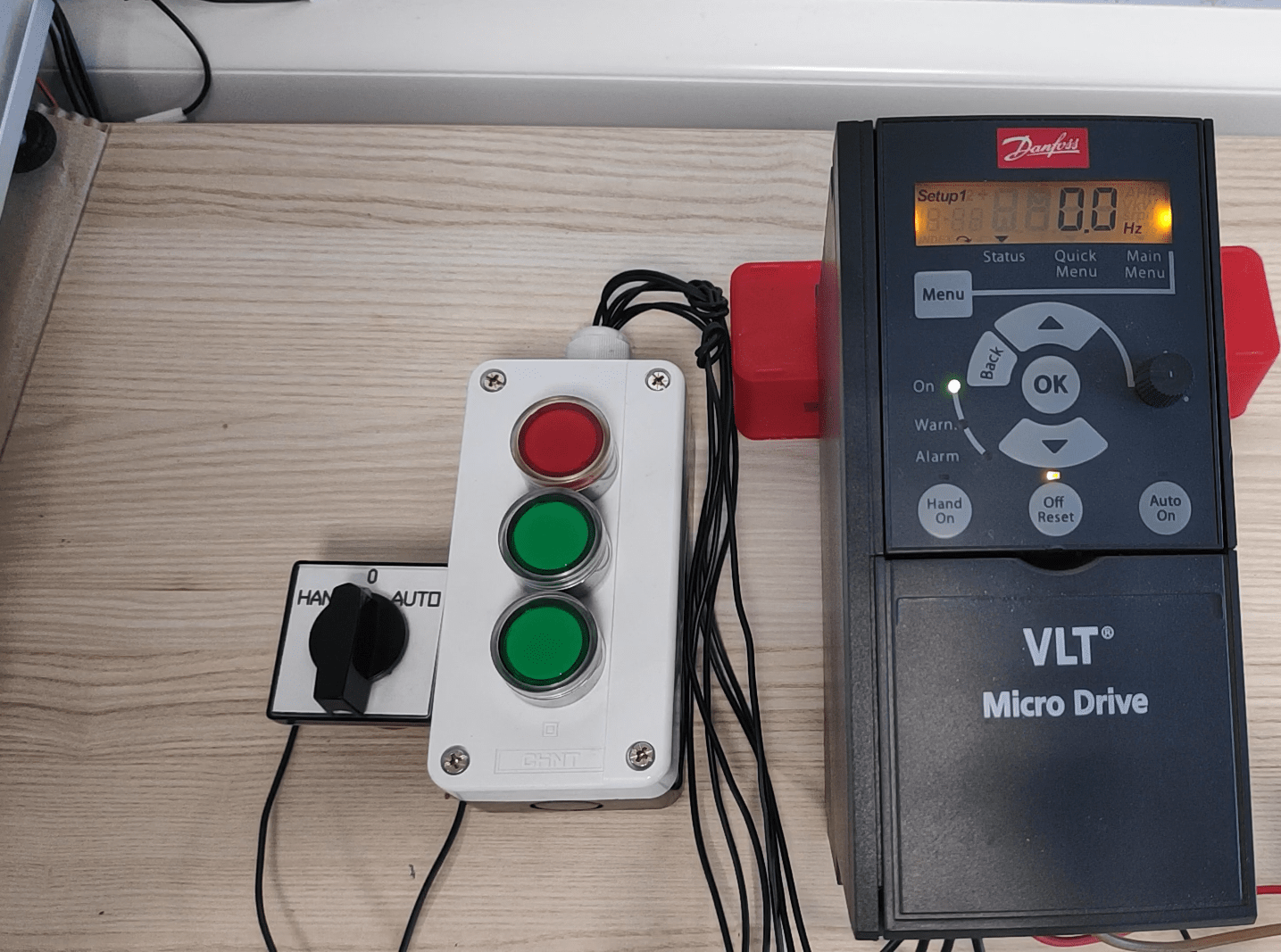

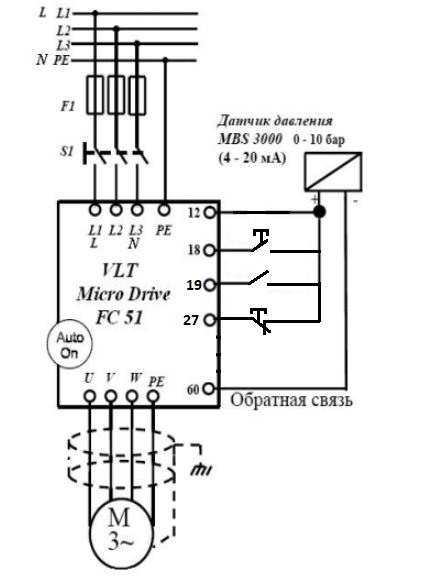

Схема подключения будет иметь следующий вид:
| № пар. | Параметр | Требуется установить значение |
|---|---|---|
| 14-22 | Режим работы (сброс параметров на заводские) | [2] Initialisation - инициализация (выкл. затем включить ПЧ) значение сброситься в 0, на ПЧ появится сигнал Alarm 80 |
| 1-20* | Номинальная мощность | ## кВт - с таблички двигателя |
| 1-22* | Номинальное напряжение | ## В - с таблички двигателя |
| 1-23* | Номинальная частота | 400 Гц - с таблички двигателя |
| 1-24* | Номинальный ток | ## А - с таблички двигателя |
| 1-25* | Номинальный скорость | ## Об/мин - с таблички двигателя |
| 1-01* | Режим управления двигателем | [0] U/f Вольт-частотный режим |
| 4-12 | Мин. скорость вращения | [0] Гц - в зависимости от применения |
| 4-14* | Макс. скорость вращения | [400] Гц - рекомендуется установить номинальную скорость |
| 3-02* | Мин. задание | [0] минимальное задание |
| 3-03 | Максимальное задание | [50] максимальное задание |
| 3-41 | Время разгона | [8] с - зависит от применения. |
| 3-42 | Время замедления | [8] с - зависит от применения |
| 3-15 | Источник задания 1 | [21] - задание на поддержание от потенциометра панели оператора (диапазон от 3-02 до 3-03) |
| 5-10 | Функция цифр. вх. 18 | [8] Start - Пуск |
| 5-11 | Функция цифр. вх. 19 Выбор настройки | [23] - Позволяет переключать наборы при помощи тумблера |
| 0-10 | Активный набор | [9] - Несколько наборов |
| 0-11 | Редактировать набор | [9] - Обновление параметров в активном наборе |
| 0-12 | Связь наборов | [20] - Копирование значений параметров не подлежащих изменения во время работы |
| 1-00 | Режим конфигурирования | [3] - Замкнутый контур |
