Настройка цифрового выхода в преобразователе частоты Danfoss

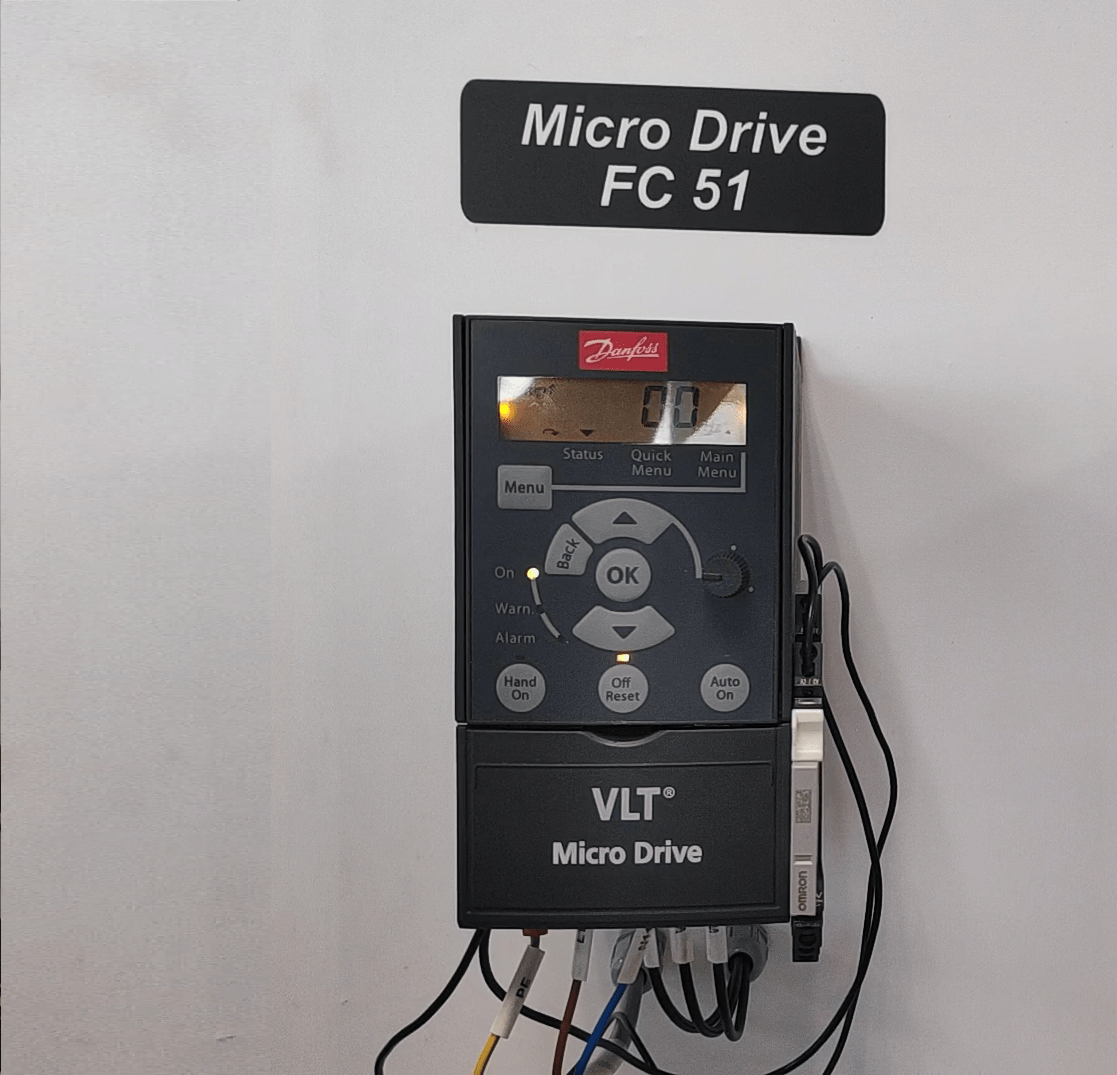

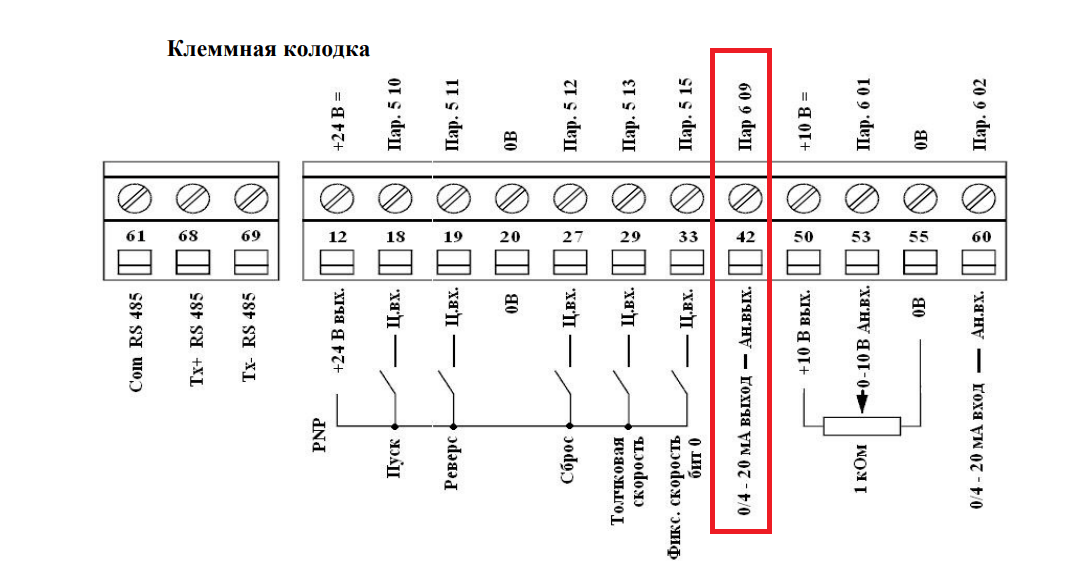

В частотном преобразователе Danfoss VLT Micro Drive FC-051 имеется один релейный выход. Иногда возникают задачи, когда необходимо задействовать два релейных выхода. В такой ситуации можно настроить аналоговый выход (клемма 42) в режим цифрового выхода на определенные функции (полный список доступных функций см. в пар. [5-40]).
В нашем примере цифровой выход включится когда скорость двигателя станет выше скорости, установленной в параметре [4-41] Предупрждение: высокая частота.
Необходимо установить следующие параметры в преобразователе частоты:
| № пар. | Параметр | Требуется установить значение |
|---|---|---|
| 14-22 | Режим работы (сброс параметров на заводские) | [2] Initialisation - инициализация (выкл. затем включить ПЧ) значение сброситься в 0, на ПЧ появится сигнал Alarm 80 |
| 1-20* | Номинальная мощность | ## кВт - с таблички двигателя |
| 1-22* | Номинальное напряжение | ## В - с таблички двигателя |
| 1-23* | Номинальная частота | 400 Гц - с таблички двигателя |
| 1-24* | Номинальный ток | ## А - с таблички двигателя |
| 1-25* | Номинальный скорость | ## Об/мин - с таблички двигателя |
| 4-12 | Мин. скорость вращения | [0] Гц - в зависимости от применения |
| 4-14 | Макс. скорость вращения | [50] Гц - рекомендуется установить номинальную скорость |
| 4-41 | Предупрждение: высокая частота | Используйте этот параметр для задания верхнего предела диапазона частот |
| 3-02* | Мин. задание | [0] минимальное задание |
| 3-03 | Максимальное задание | [50] максимальное задание |
| 3-41 | Время разгона | [8] с - зависит от применения. |
| 3-42 | Время замедления | [8] с - зависит от применения |
| 3-15 | Источник задания 1 | [21] - задание на поддержание от потенциометра панели оператора (диапазон от 3-02 до 3-03) |
| 5-10 | Функция цифр. вх. 18 | [8] Start - Пуск |
| 6-90 | Режим клеммы 42 | [2] - Цифровой выход |
| 6-92 | Клемма 42, цифровой выход | [17] - Скорость двигателя выше скорости, установленной в пар. [4-41] |
