Бесшовная замена приводов Siemens, Schneider, ABB на Inovance

enter image description here

Преобразователи частоты Inovance серии MD880 / MD580 программно совместимы с GSD файлами конкурентов, что убирает необходимость в изменении конфигурации оборудования. Возможна прямая замена приводов Siemens, Schneider, Vacon, ABB с управлением по интерфейсу Profibus. Системному интегратору нет необходимости изменять управляющую программу программируемого логического контроллера, которая зачастую может быть запаролена и не всегда заказчик имеет данный пароль. Данная проблема особо актуальна в условиях жестких санкций. В этом случае бесшовная замена выглядит актуальным и эффективным решением замены санционного продукта на преобразователь частоты Inovance с минимальными временными затратами.

Преимущества для заказчика

• Высокая производительность и стабильное качество продукции Inovance.

• Экономия времени / затрат на интеграцию.

Уже в прошивке преобразователей частоты Inovance MD880 / MD580 с платами Profibus имеется IDS параметр n16-09 с выбором из списка приводов Siemens, Schneider, Vacon, ABB , которые планируются к замене. Все что нужно, это лишь выбрать соответствующую модель преобразователя частоты.

Рассмотрим пример замены преобразователя частоты Siemens SIMOVERT MASTERDRIVE VC на Inovance MD880

Аппаратная замена

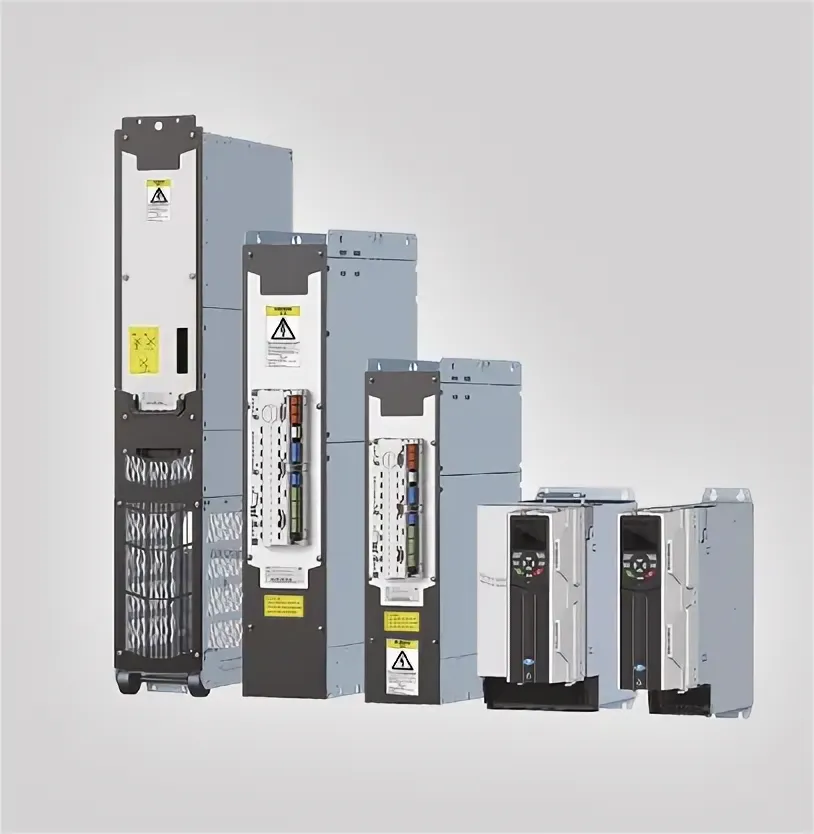

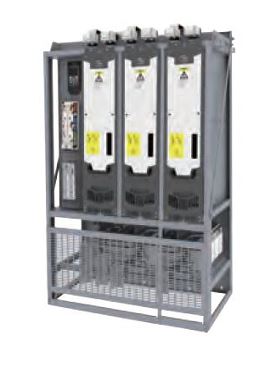

Компания Inovance разработала опционные рамы на базе частотного преобразователя Siemens Simovert Masterdrives. В раму может быть установлен модуль MD880.

enter image description here

Выгодные особенности

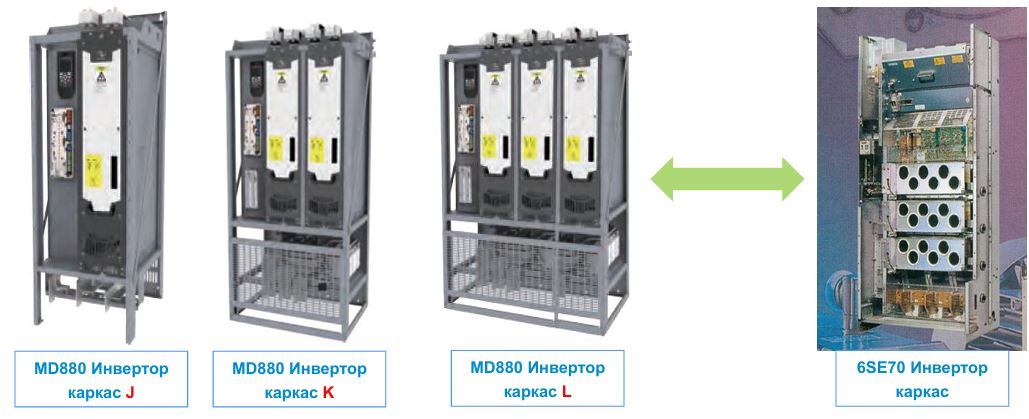

  • Габаритные размеры такие же, как и у оригинального 6ES70 = > нет необходимости в дополнительном пространстве в оригинальном шкафу.

  • Установочный размер такой же, как у оригинального 6SE70 = > нет необходимости изменять расположение в оригинальном шкафу.

  • Место подключения постоянного тока такое же, как и у оригинального 6SE70 = > нет необходимости изменять точки подключения кабелей / шин.

enter image description here

Программная замена

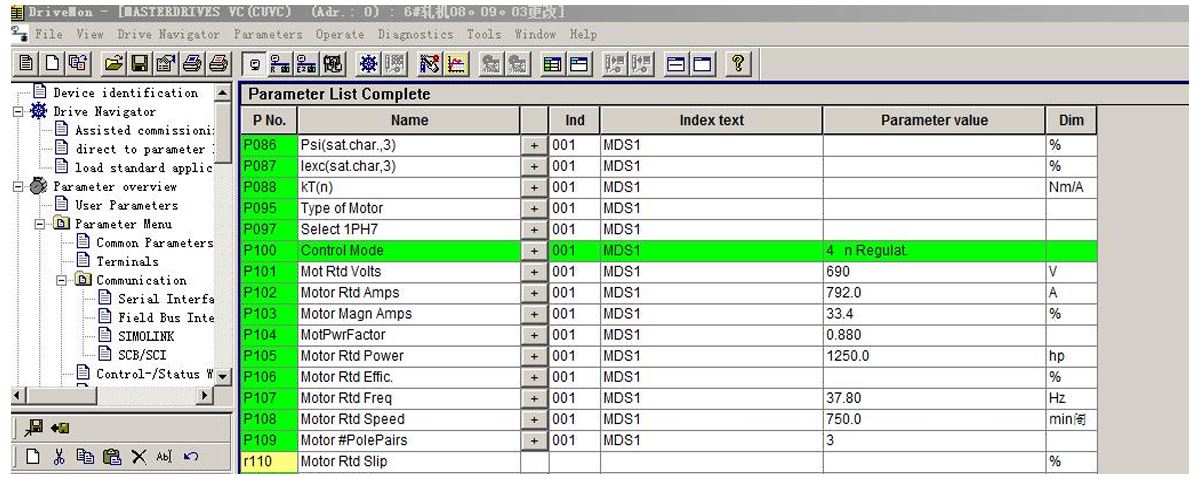

Запускаем программное обеспечение Drive Monitor. Параметры частотного преобразователя Siemens 6SE70 будут иметь следующий вид:

enter image description here

Используя ПО Drive Monitor для просмотра параметров 6SE70, необходимо акцентировать внимание на следующих параметрах:

  1. Параметры двигателя: номинальное напряжение, ток, скорость и т.д.

  2. Параметры энкодера: количество импульсов за цикл и т.д.

  3. Параметры ввода/вывода: DI/DO, AI/AO и т.д.

Эти параметры связаны с выбором инвертора, платы энкодера, индикации на двери шкафа и конструкцией вспомогательного управления (вентилятор, тормоз и т.д.)

  1. Коммуникационные параметры: слово состояния, управляющее слово, опорное значение и т.д.

Данные параметры включает в себя ввод коммуникаций в эксплуатацию.

  1. Статические идентификационные параметры: ток возбуждения, основная индуктивность, импеданс статора, полная реактивность утечки и т.д.

  2. Динамические параметры идентификации: пропорция и время интегрирования.

  3. Параметры функции: время ускорения и замедления и т.д.

Эта часть параметров включает в себя ввод в эксплуатацию. С его помощью можно изменить идентификационные параметры двигателя, параметры контура скорости с механическим оборудованием и т.д.

  1. Свободные параметры функциональных блоков: бит-слово, AND-NOR, селектор, реле времени, PID, сложение, вычитание, умножение и деление и т.д.

enter image description here

В этой части параметров будут задействованы некоторые управляющие функции.

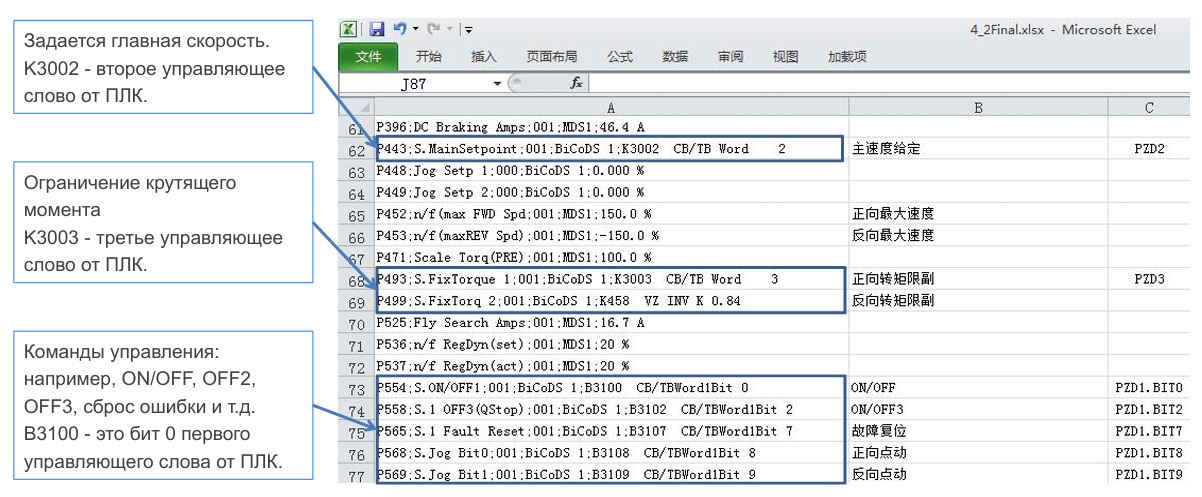

EXCEL файл для параметров 6SE70:

enter image description here

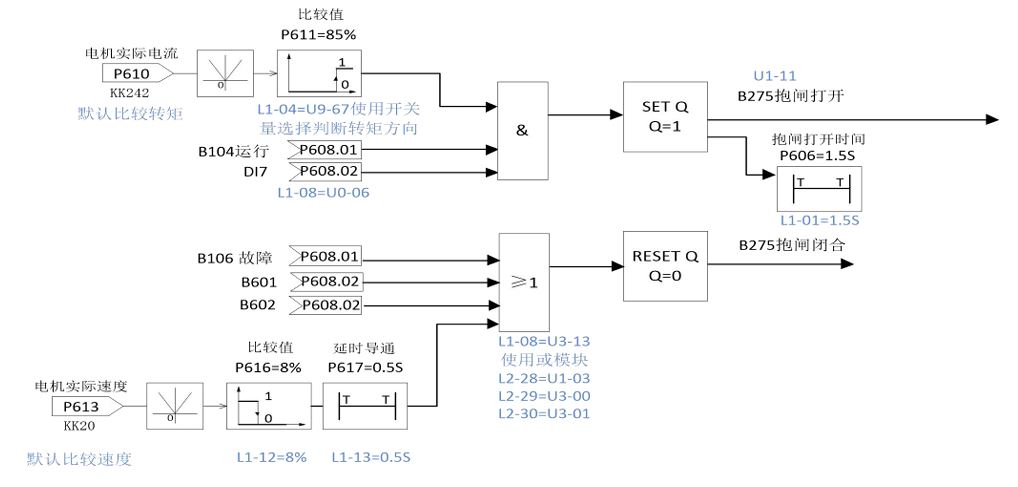

Параметры управления тормозом:

enter image description here

Проверка цифровых входов DI/DO, / подключения энкодера

enter image description here

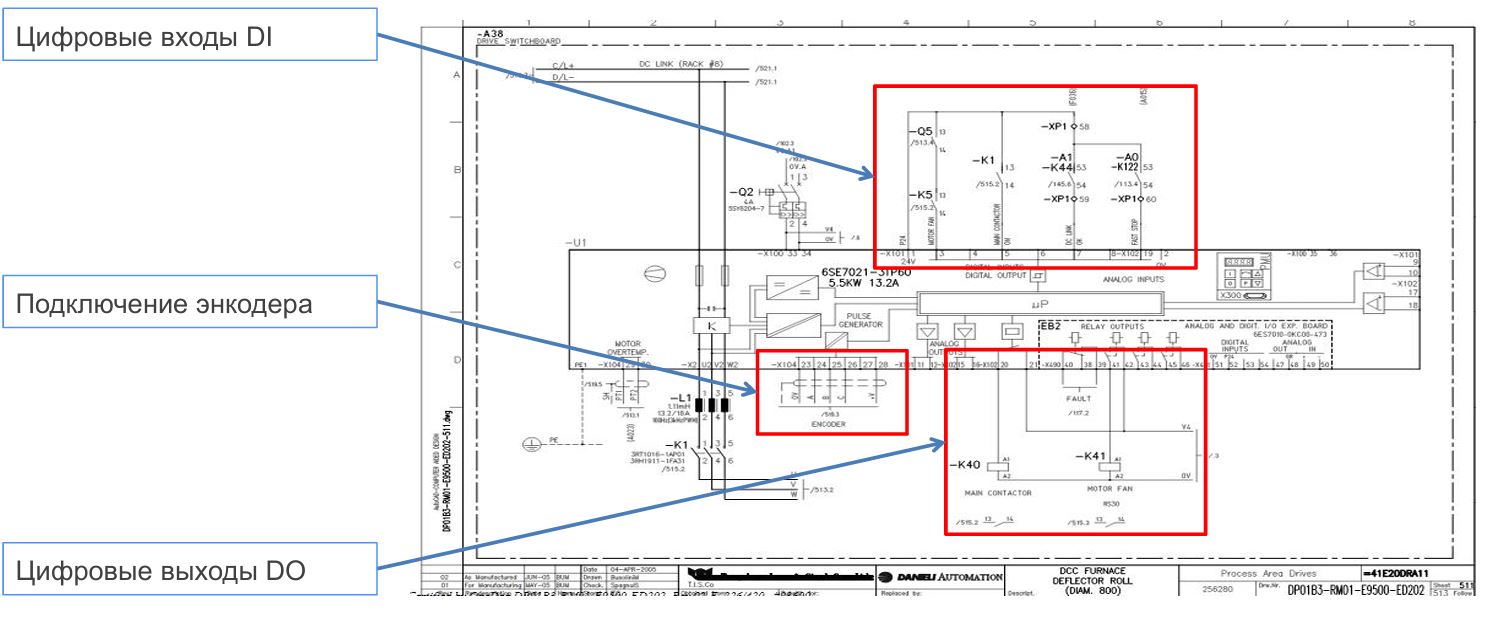

Анализ электросхемы:

enter image description here

Совместимость с GSD файлами

HCU и коммуникационная плата HDP-10 привода MD880 связывается с ПЛК Siemens S7-300 / S7-400 по шине ProfiBus DP. GSD файл MD880 совместим с GSD файлом Siemens 6SE70, поэтому нет необходимости изменять конфигурацию HW и программу ПЛК.

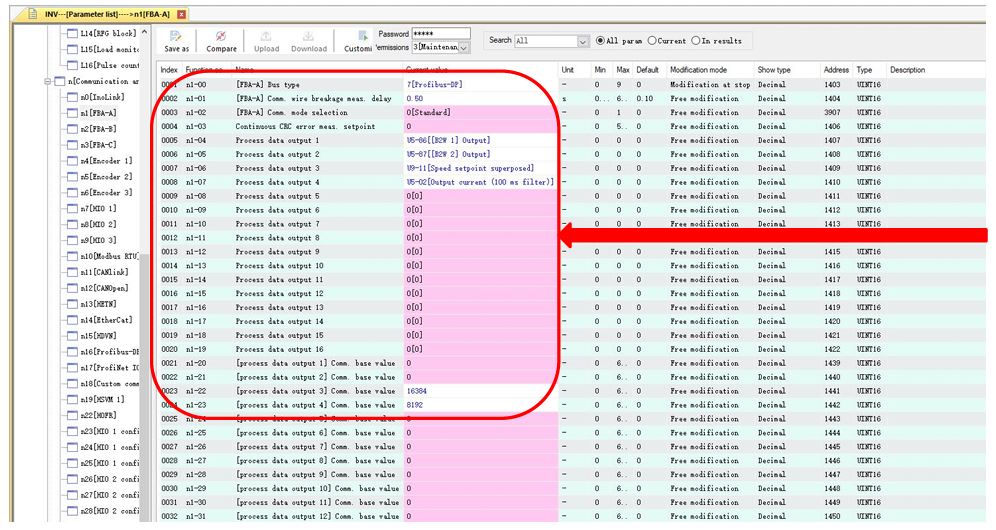

В MD880 используются битовые и словесные коннекторы, что обеспечивает гибкую конфигурацию управляющих слов и слов состояния (control and status words), соответствующую оригинальному приводу.

enter image description here

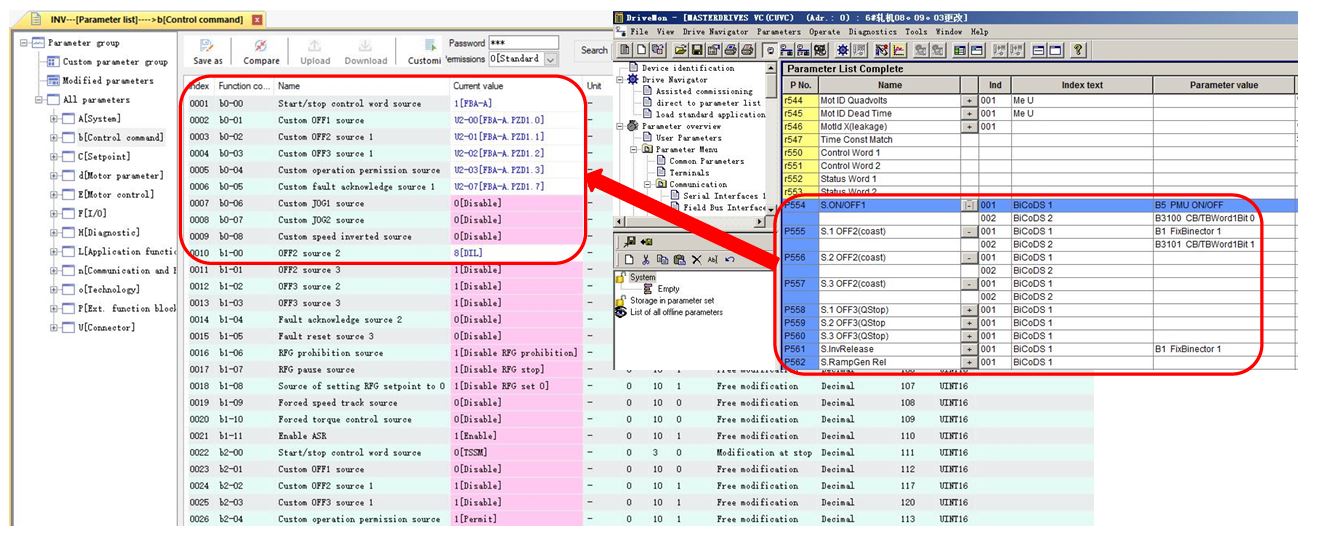

Управляющие слова из ПЛК могут быть свободно соединены по битам, так же, как и в 6SE70.

enter image description here

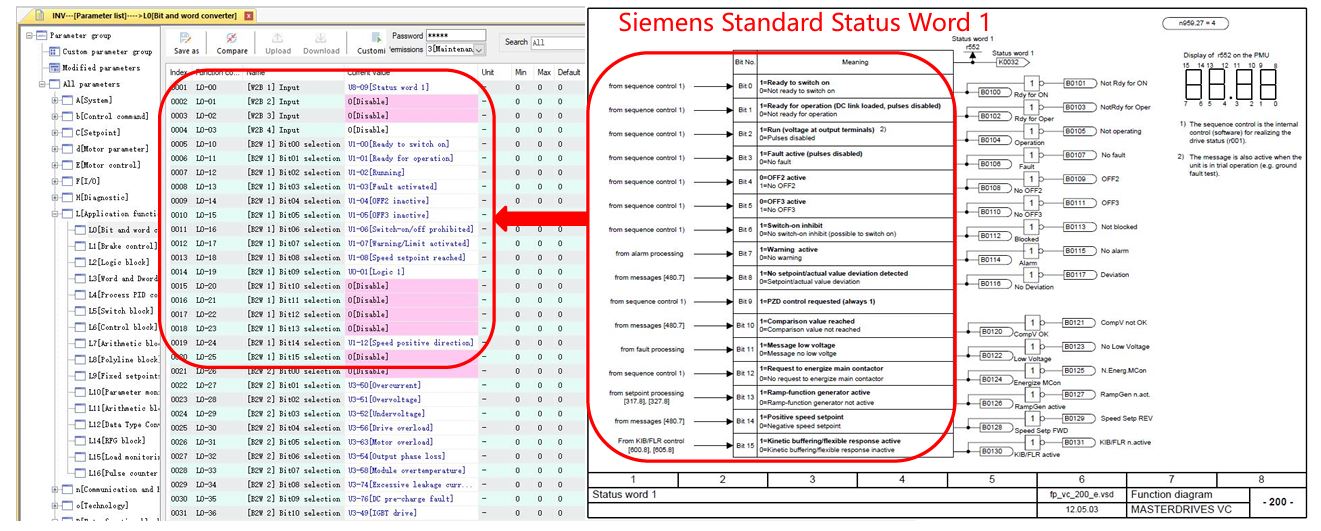

Также как и в ПЛК, необходимые биты состояния объединяются в слова состояния в приводе.

enter image description here

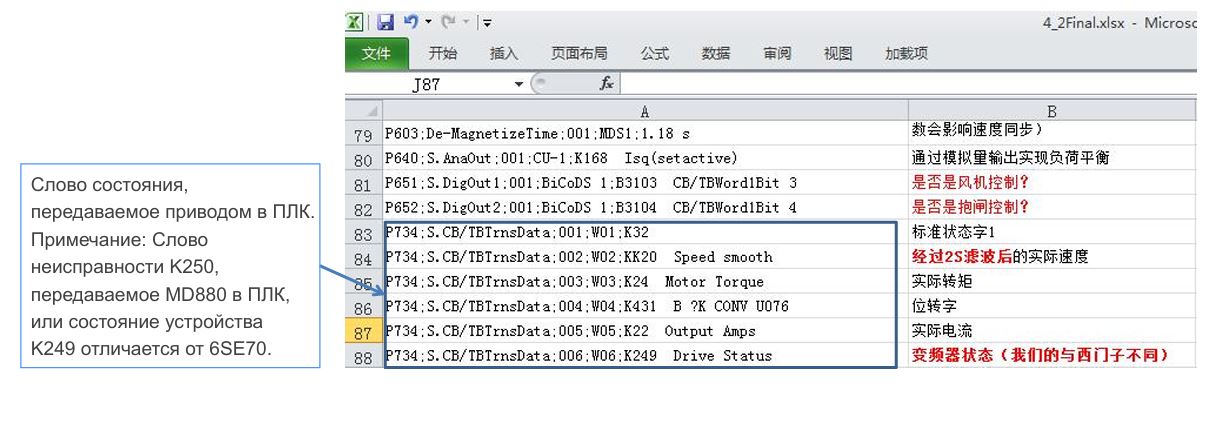

Слово состояния, фактическая скорость, фактический ток и другие сигналы могут быть переданы в ПЛК.

Масштабирование каждого переданного слова задаётся индивидально. Для примера: параметр n1- 22 масштабирует величину скорости в соответствии с значением 100% = 16384

enter image description here

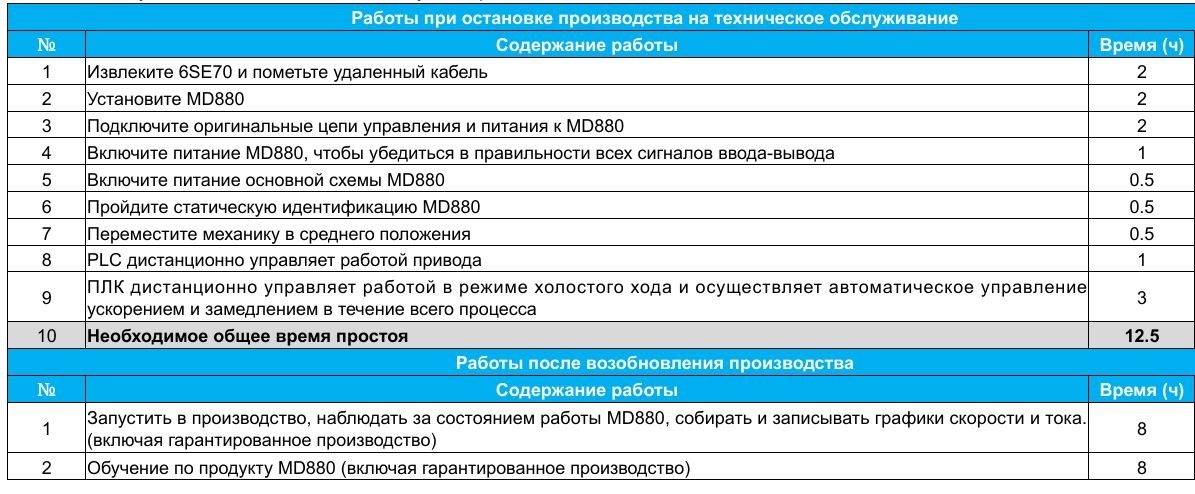

Время затраченное на ТО и примеры работ

enter image description here
