VEDA VF-51: Режим поддержания постоянного давления
В данной статье рассмотрим настройку частотного преобразователя для поддержания постоянного давления. Изменение задания кнопками панели оператора, старт тумблером.
Важно! Монтаж, подключение, настройка и эксплуатация должны осуществляться согласно правилам, описанным в руководстве по эксплуатации к преобразователю частоты VEDA VF-51. Перед началом работы, пожалуйста, изучите данное руководство. Будьте внимательны и осторожны при работе с устройством.
Для ввода VF-51 Micro Drive в эксплуатацию необходимо выполнить следующие действия:
- Выполнить монтаж с соблюдением норм безопасности!
- Проверить параметры оборудования (параметры сети, входа питание ПЧ, двигателя)
- Проверить условия установки и эксплуатации преобразователя частоты (отсутствие пыли и влаги, температурный режим и установочные зазоры).
- Электрический монтаж осуществить в соответствии с схемой подключения указанной на рисунке 1.
- Проверить правильность и надежность подключений.

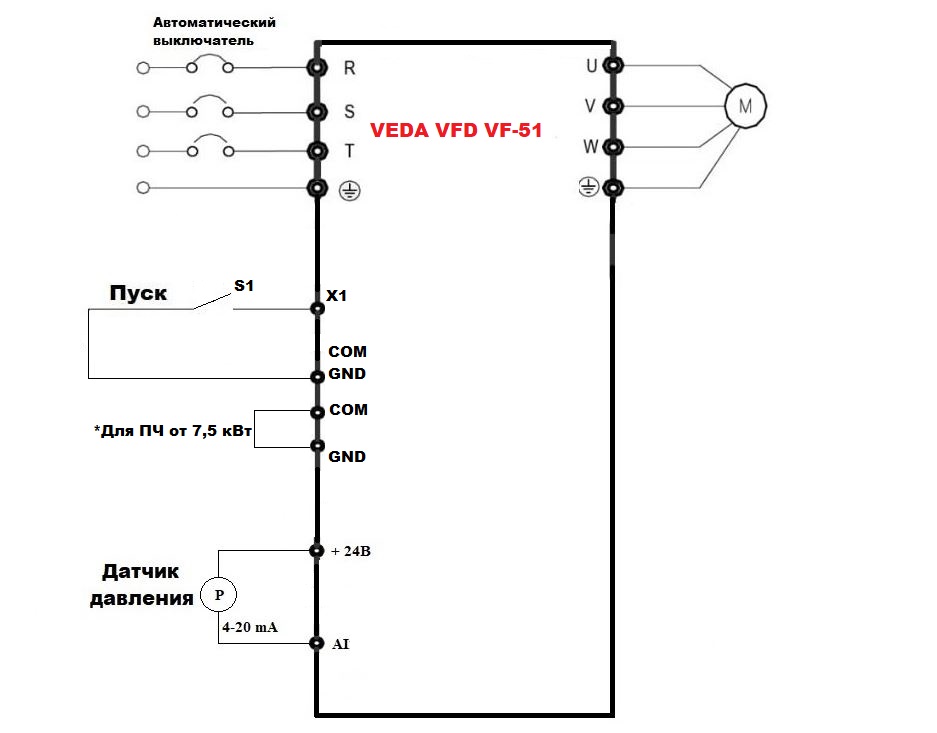

Рисунок 1. Принципиальная электрическая схема подключения для NPN-схемы подключения цифровых входов преобразователя частоты VEDA VFD VF-51
Примечание: Для мощностей 0,4-5,5 кВт в качестве общей точки цифровых входов используется контакт GND и отстутствует возможность переключения схем NPN и PNP; для мощностей 7,5-22 кВт - используется контакт COM.
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F00.03 | Сброс параметров | [22] | Сброс до заодских настроек |
| F02.02 | Номинальная мощность | [##] кВт | С шильдика (паспортной таблички двигателя) |
| F02.03 | Номинальная частота | [##] Гц | С шильдика (паспортной таблички двигателя) |
| F02.04 | Номинальная скорость | [##] Об/мин | С шильдика (паспортной таблички двигателя) |
| F02.05 | Номинальное напряжение | [##] В | С шильдика (паспортной таблички двигателя) |
| F02.06 | Номинальный ток | [##] А | С шильдика (паспортной таблички двигателя |
| F01.01 | Выбор источника команды | [1] | Управление через клеммы управления |
| F01.02 | Выбор источника задания | [8] | ПИД - регулирование |
| F01.22 | Время разгона | [##] сек | Зависит от применения |
| F01.23 | Время замедления | [##] сек | Зависит от применения |
| F05.00 | Функция цифр.вх. X1 | [1] | Команда СТАРТ |
| F05.41 | Тип сигнала AI | [1] | Токовая петля 0...20 мА |
| F05.50 | Нижний порог сиганла AI | [20] % | Нижнее значение AI (4 mA) |
| F05.52 | Высокий порог сигнала AI | [100] % | Верхнее значение AI (20 mA) |
| F11.11 | Смена отображения параметра на дисплее | [0008] | Отображение на панели оператора задания ПИД регулятора |
| F13.00 | Источник задания ПИД регулятора | [0] | Панель управления |
| F13.01 | Уровень задания УСТАВКИ | [40] % | 0:100% относительно змеренного по датчику обратной связи. Подобрать по месту |
| F13.03 | Источник обратной связи ПИД регулятора | [2] AI | Источник аналоговый вход AI |
| F13.11 | Коэффициент P (пропорциональности) | [0.200] | Значение определяется индивидуально |
| F13.12 | Время I интегрирования | [2] c | Значение определяется индивидуально |
| F13.23 | Ограничение нижней скорости насоса (Нижняя граница выходного сигнала ПИД-регулятора) | [40] % | В зависимости от рекомендации производителя насоса |

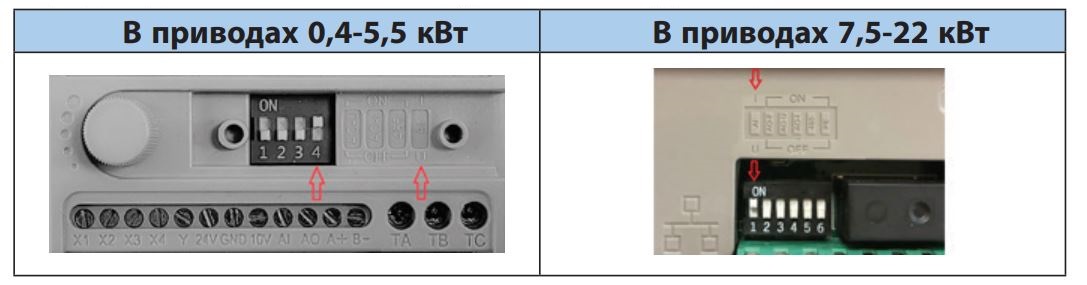

Перед подключением датчика давления следует активировать аналоговый вход AI на работу в токовом режиме:
*Обратите внимание, данная статья не заменяет руководство по эксплуатации частотного преобразователя VEDA VF-51, информация в ней носит ознакомительный характер. Частное предприятие "Европейская электротехническая компания" не несет ответственности за прямые, косвенные, фактические, побочные или другие убытки, понесенные вследствие использования или ненадлежащего использования информации, содержащейся в данность статье.
