Реализация полного функционала графической панели частотника Danfoss на панель оператора Weintek

enter image description here

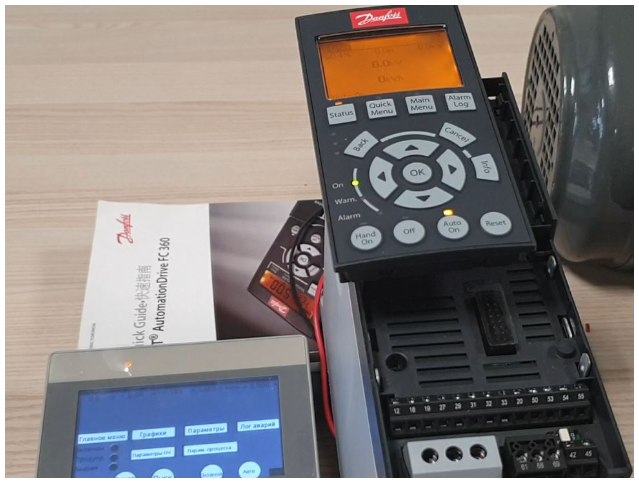

Известно, что в преобразователях частоты Danfoss серии VLT FC-360 Automation Drive графическая панель управления LCP 102 (130B1107) подключается только через переходник (132B0281) и удлинительный монтажный комплект (130B1117). Даже при таком подключении в графической панели LCP нет возможности построения графиков, нет русскоязычного меню, отсутствуют другие полезные функции для оператора. Для решения данной проблемы было решено подключить программируемую панель оператора Weintek MT8050iE по RS-485 интерфейсу к преобразователю частоты Danfoss FC-360 и реализовать полный функционал графической панели LCP c поддержкой русского языка. Вот что получили в итоге:

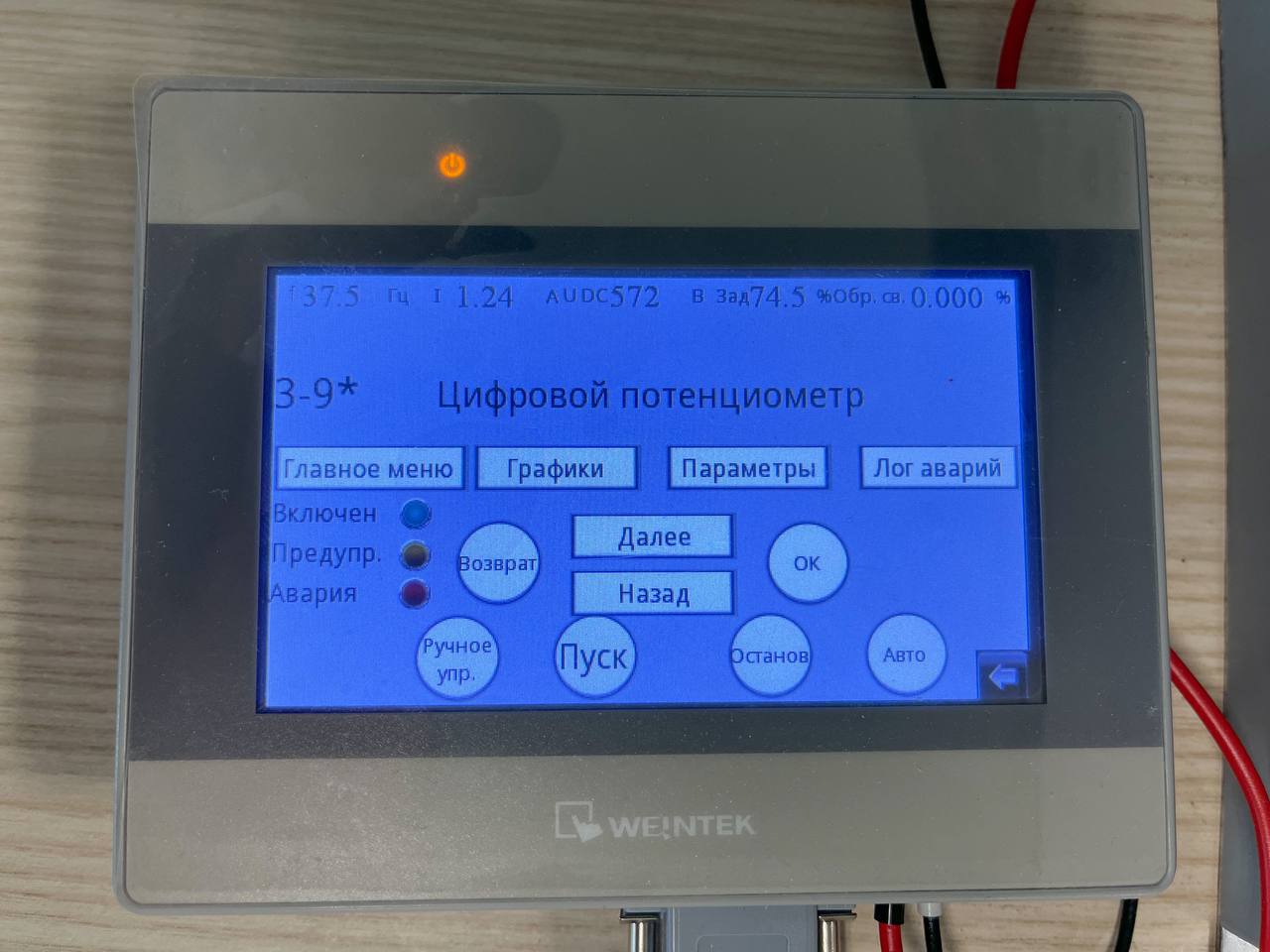

  1. Все параметры преобразователя частоты на русском языке. Теперь не нужно иметь инструкцию с расшифровкой кода параметра. enter image description here

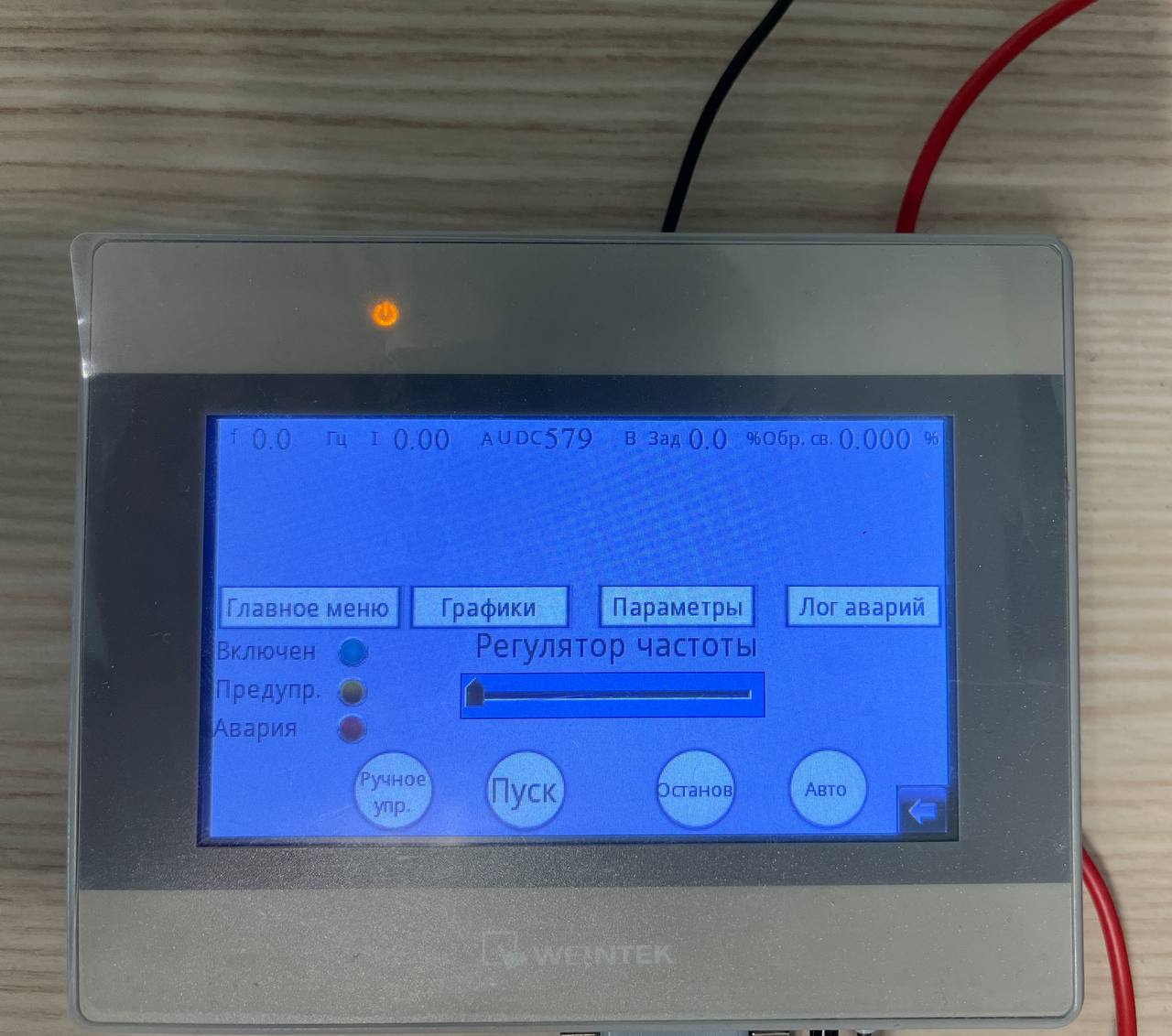

  2. Реализованы все функции управления пч (пуск, останов, изменение частоты и др.) с панели оператора Weintek. Нет необходимости переключать отображение текущих величин, т.к. всё сразу выведено на главный экран. enter image description here

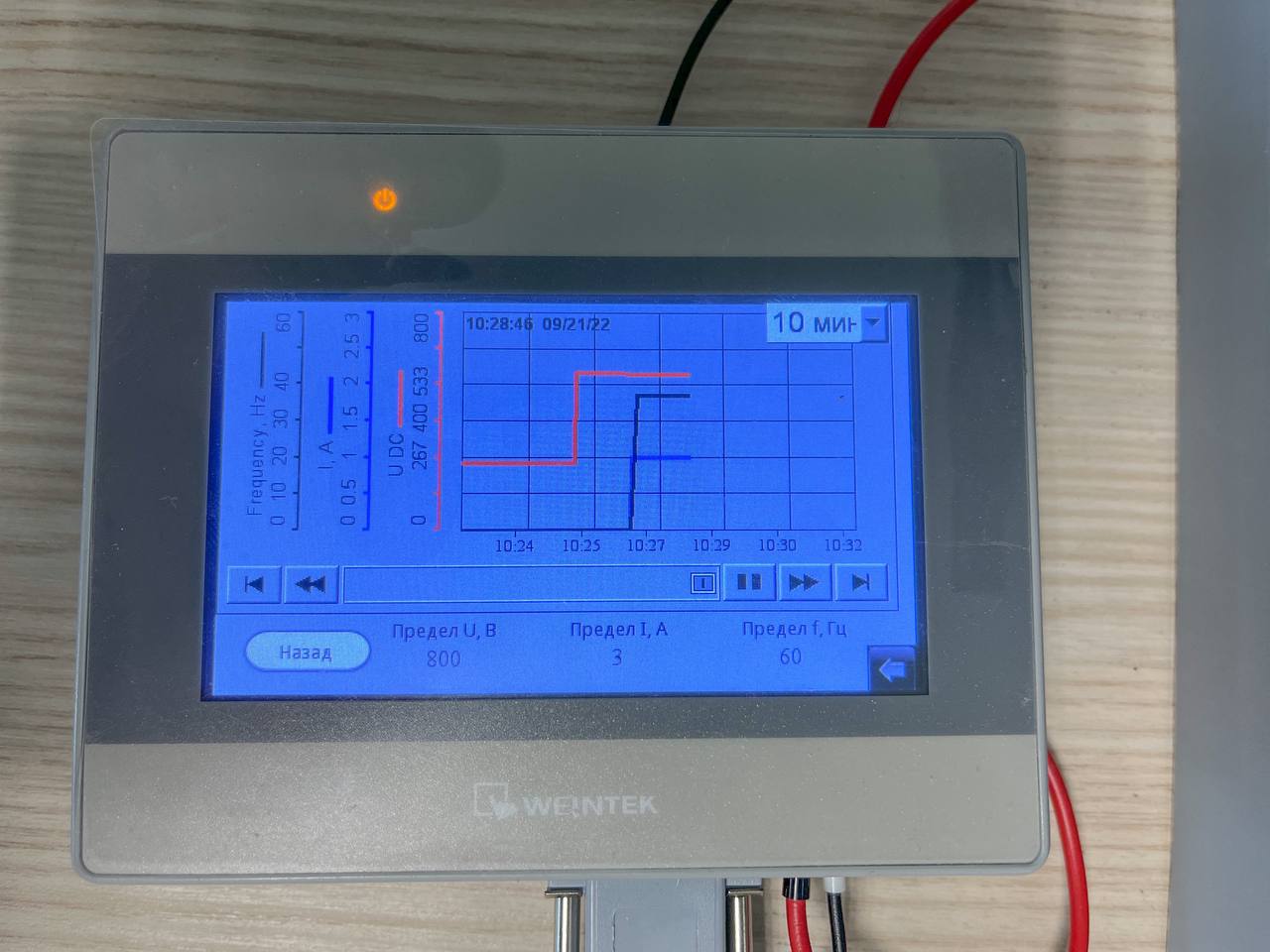

  3. Выведены графики на экран панели оператора. Появилась возможность отслеживания процесса за интересующий период времени с настраиваемым масштабированием.

enter image description here

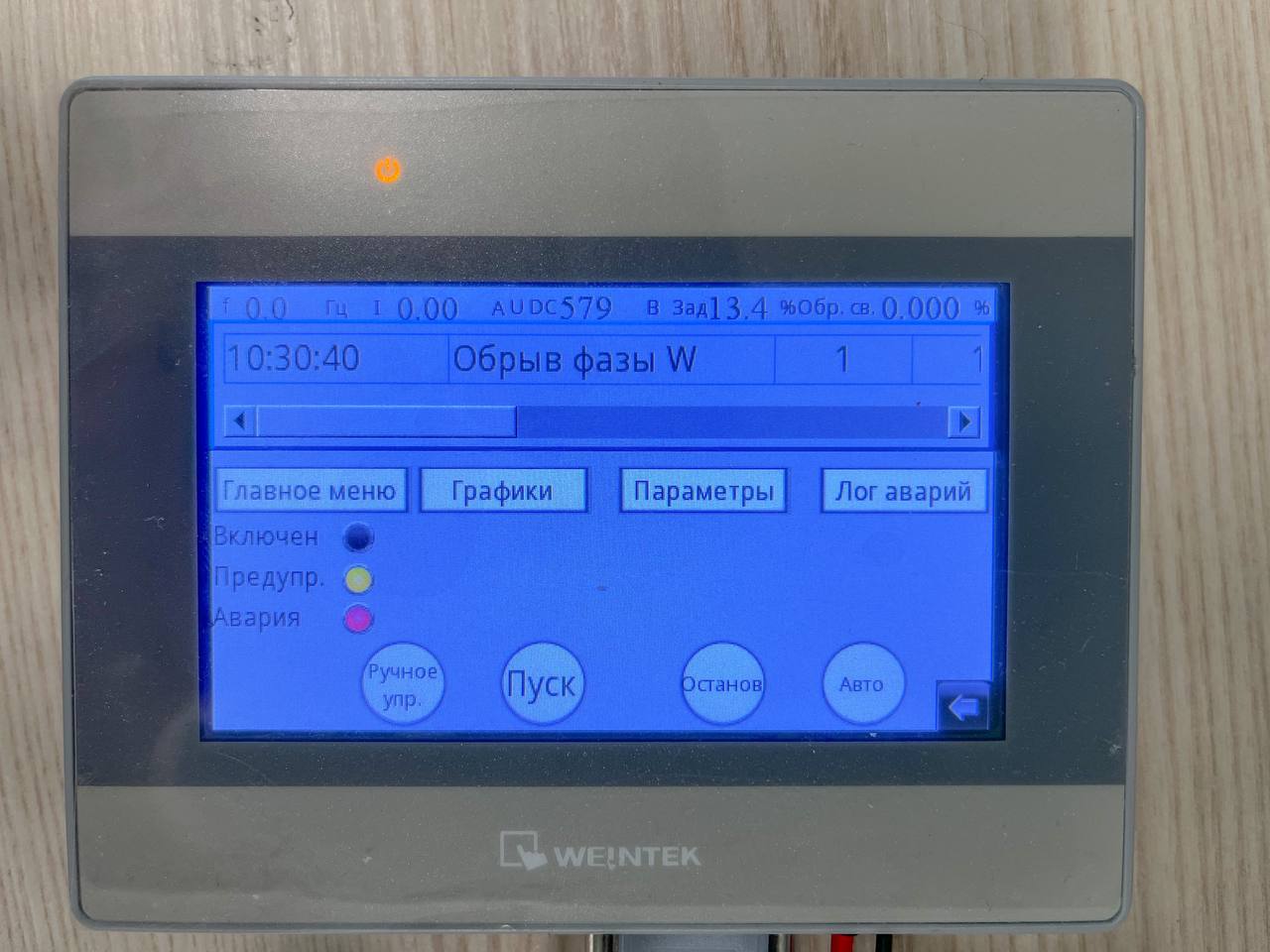

  1. Журнал аварий и предупреждений. При возникновении аварии в процессе работы частотного преобразователя приходит уведомление с последующей записью в лог аварий. Можно увидеть расшифровку кода аварии, дату и время возникновения. enter image description here

Спецификация данного решения:

  1. MT8050iE Программируемая панель оператора 4.3” -1шт

  2. 134F2975 Преобразователь частоты VLT FC-360 Automation Drive 2,2 кВт, ~380-460 В, IP20 -1шт

  3. S8VK-C06024 Блок питания -1шт

Данное решение является типовым и подходит к любой мощности преобразователя частоты Danfoss VLT FC-360. Есть возможность реализации подобного решения и для других серий преобразователей частоты Danfoss VLT FC-51 MicroDrive, VLT FC-101 HVAC BASIC.

Запросы присылайте на почту sales@euroec.by либо звоните по телефону 8-017-353-08-42.
