Обзор и применение сенсорного монитора от Weintek
cMT-iM21 это сенсорный монитор в алюминиевом корпусе от компании Weintek, предназначенный для передачи изображения с устройств, имеющих порт HDMI. Имеет следующие характеристики:
- Питание: 24 В постоянного тока
- HDMI порт для связи с утройствами
- USB клиент и USB хост
- Дисплей: 21.5”, TFT
- Разрешение: Full HD 1920 x 1080
- Защита лицевой панели: NEMA4 / IP65
- Рабочая температура: 0 ~ +50°C

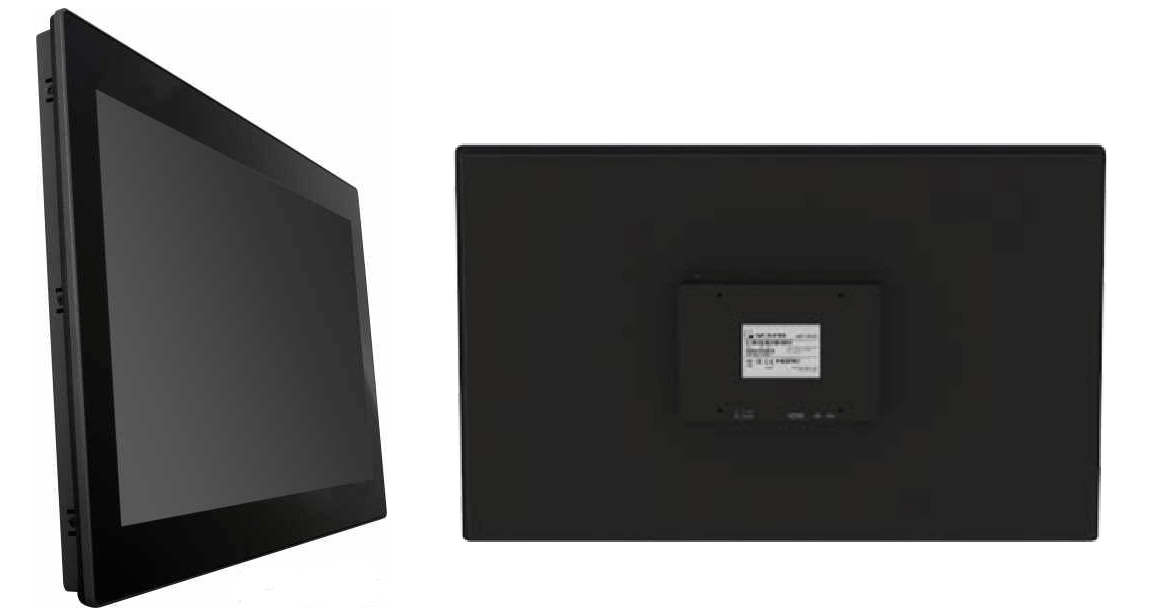

Рисунок 1 - Внешний вид сенсорного монитора cMT-iM21
Пример 1. Рассмотрим подключение к системному блоку. cMT-IM21 запитаем от источника питания 24 В, HDMI кабелем свяжем порт системного блока с сенсорным монитором.

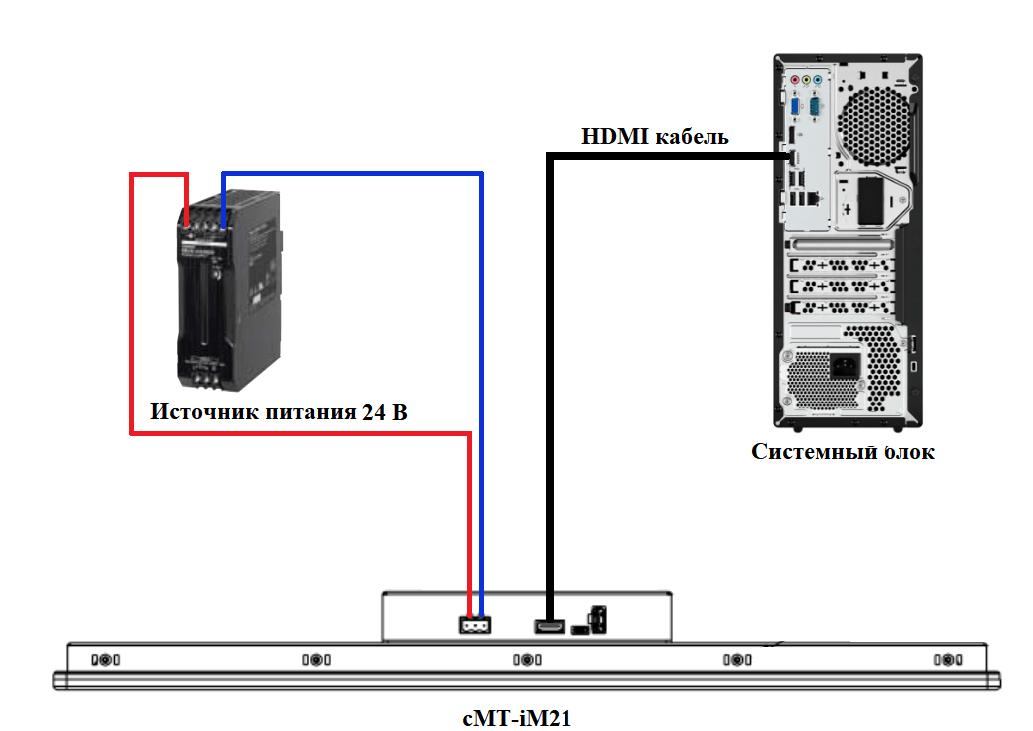

Рисунок 2 - Подключение cMT-iM21 к системному блоку

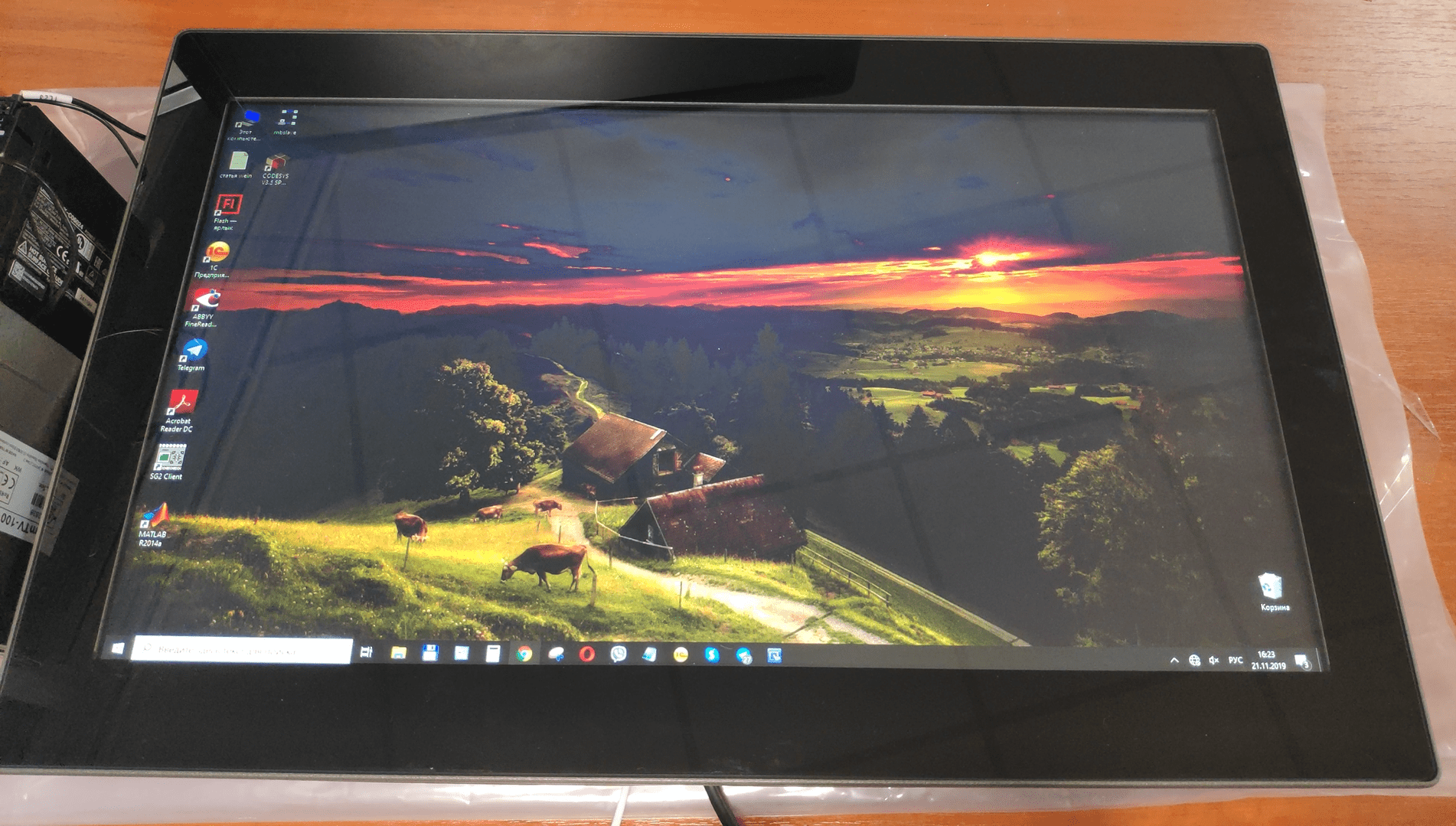

На экране отобразится рабочий стол, и появляется возможность сенсорного управления.

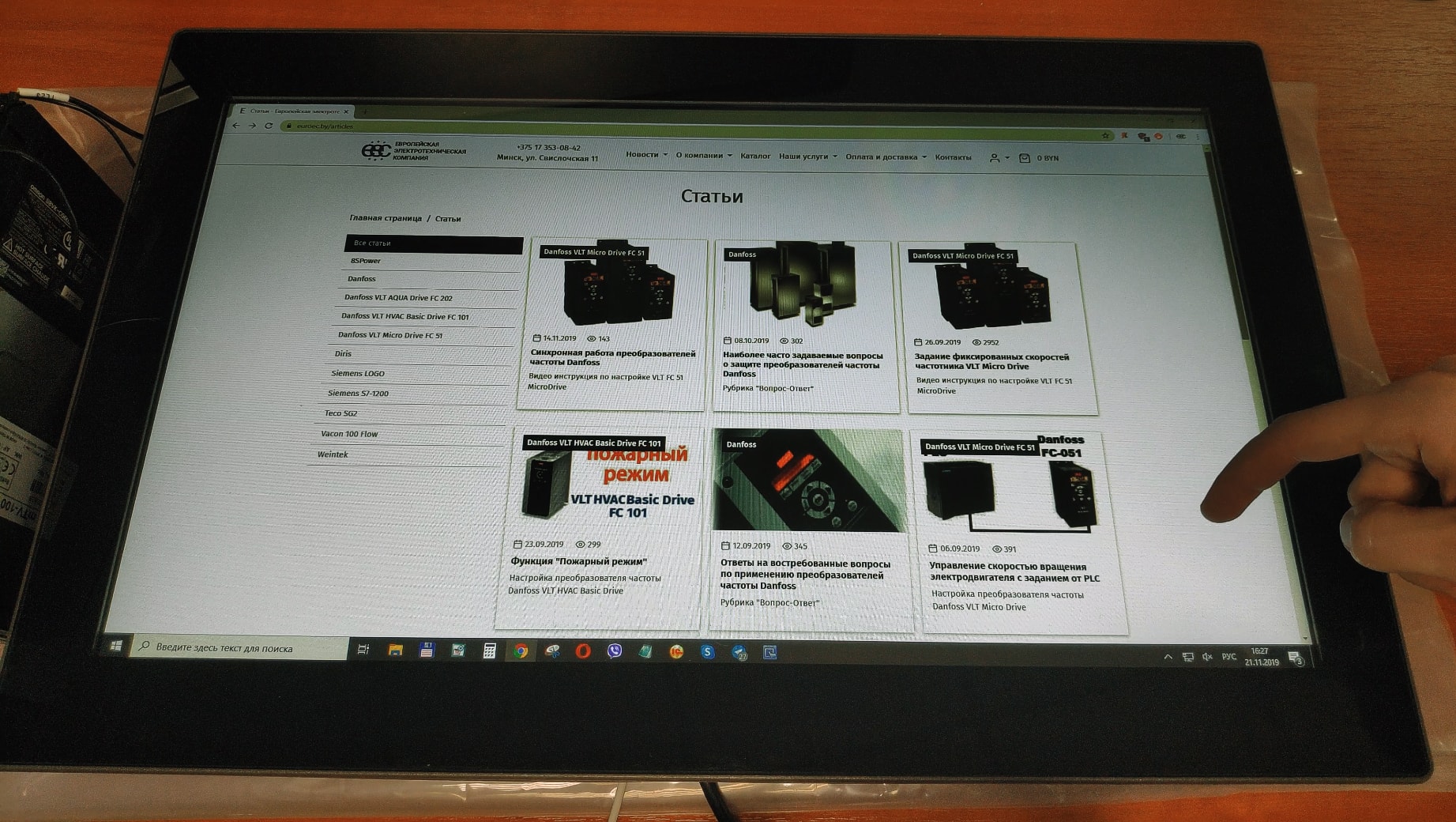

Пример 2. Отобразим демо проект загруженный в модуль mTV-100, подключение так же по HDMI.

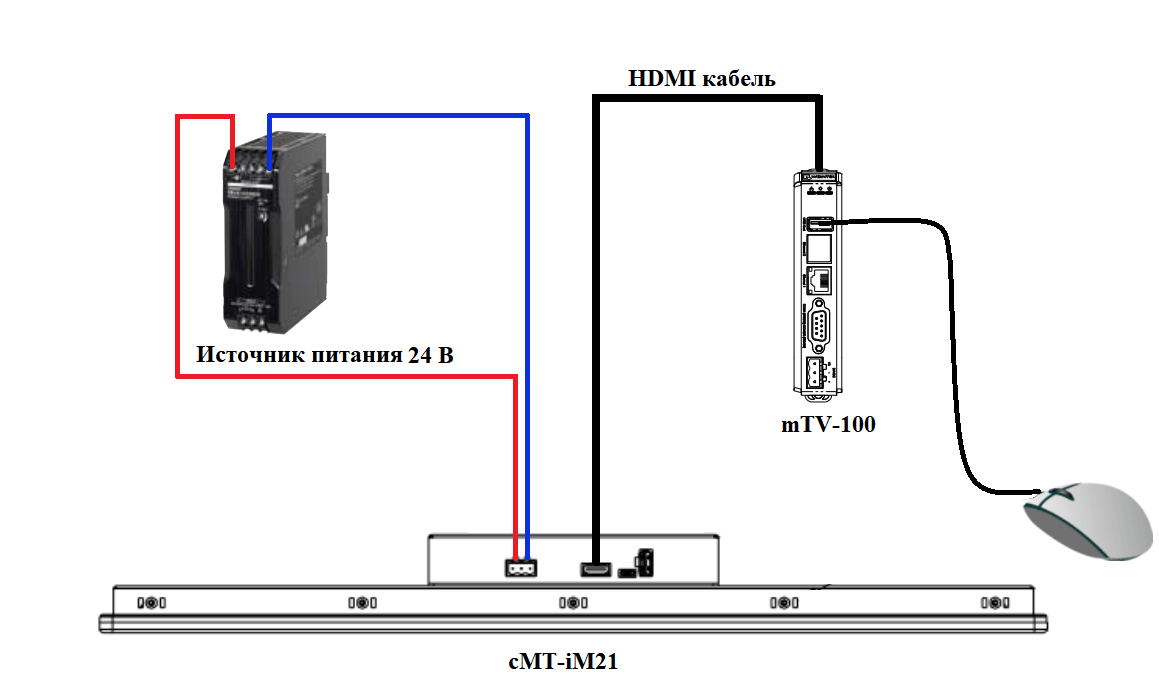

Рисунок 4 - Подключение cMT-iM21 к модулю mTV-100
Управлять проектом задействовав сенсор в связке с mTV-100 не получится, поэтому к модулю по USB подключим мышь. Сенсорное управление возможно только с использованием модуля cMT-FHD
