Функция пожарный режим в преобразователе частоты Danfoss
Функция "Пожарный режим" в частотном преобразователе Danfoss VLT HVAC Basic Drive FC-101 используется в таких применениях как: поддержание подпора воздуха на лестничных площадках, дымоудалении, вытяжных вентиляторах на автостоянках, станциях метрополитена.
При обнаружении нестандартного режима работы инвертора (перегрузка по току, или напряжению), частота привода начинает уменьшаться, и процесс регулирования начинает корректироваться.
В момент срабатывания данной функции, преобразователь частоты продолжает свою работу, несмотря на возможность повреждений. Так же пожарный режим может автоматически деактивироваться спустя 10 секунд (если это возможно).
Для того, чтобы настроить функцию "Пожарный режим" в частотном преобразователе необходимо сделать следующее:
- Выполнить монтаж с соблюдением норм безопасности!
- Проверить параметры оборудования (параметры сети, входа питание ПЧ, двигателя)
- Проверить условия установки и эксплуатации преобразователя частоты (отсутствие пыли и влаги, температурный режим и установочные зазоры).
- Электрический монтаж осуществить в соответствии с схемой подключения указанной на рисунке 1

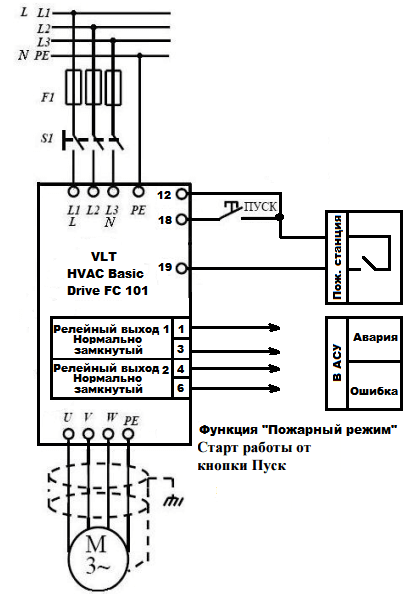

Рисунок 1. Принципиальная электрическая схема подключения преобразователя частоты VLT HVAC Basic Drive FC-101
| № пар. | Параметр | Требуется установить значение |
|---|---|---|
| 3-02 | Мин. задание | [0] минимальное задание |
| 3-03 | Макс. задание | [50] максимальное задание |
| 3-15 | Источник задания 1 | [0] No function - нет |
| 3-16 | Источник задания 2 | [0] No function - нет |
| 3-10.0 | Фиксированная скорость 0 | Скорость в % от 3-03 |
| 5-10 | Функция цифр.вх. 18 | [8] Start - Между клеммами 12 и 18 устанавливается тумблер, при замыкании которого механизм работает |
| 5-11 | Функция цифр.вх. 19 для VLT HVAC BASIC | [37] Fire mode - Пожарный режим (частотный преобразователь продолжает работу до последнего функционирования вентилятора) |
| 5-12 | Функция цифр.вх. 27 для VLT HVAC BASIC | [0] No function - нет |
| 5-40.0 5-40.1 | Функция реле 1 Функция реле 2(только для VLT HVAC Basic Drive FC 101) | [2] Drive Ready - Привод готов к работе (зеленая лампочка) [9] Alarm - Авария (загорается красная лампочка). Частотный преобразователь находится в аварии |
