Управление скоростью вращения двигателя с заданием от PLC

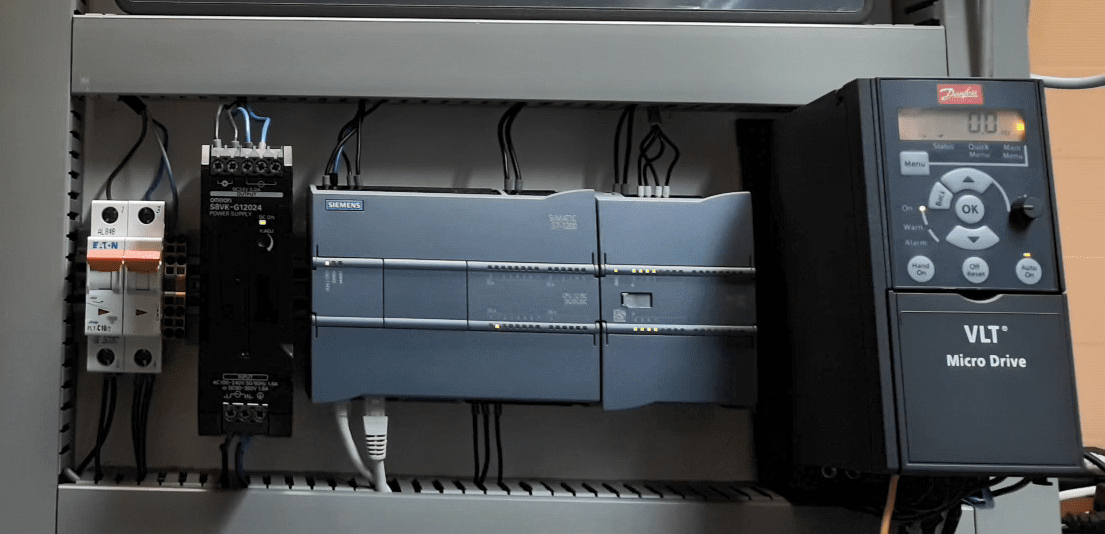

enter image description here

Для того, чтобы управлять преобразователем частоты Danfoss при программируемого логического контроллера Siemens необходимо сделать следующее:

  1. Выполнить монтаж с соблюдением норм безопасности!
  2. Проверить параметры оборудования (параметры сети, входа питание ПЧ, двигателя)
  3. Проверить условия установки и эксплуатации преобразователя частоты (отсутствие пыли и влаги, температурный режим и установочные зазоры).
  4. Электрический монтаж осуществить в соответствии с схемой подключения указанной на рисунке 1

enter image description here

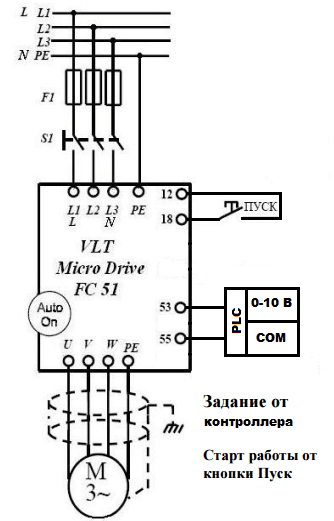

Рисунок 1. Принципиальная электрическая схема подключения преобразователя частоты VLT Micro Drive

  1. Проверить правильность и надежность подключений
  2. Для реализации режима поддержания постоянного давления необходимо установить следующие параметры в преобразователе частоты VLT Micro Drive:
№ пар. Параметр Требуется установить значение
14-22 Режим работы (сброс параметров на заводские) [2] Initialisation - инициализация, после установки значения выключить и затем включить ПЧ (сбросится в 0)
1-20* Номинальная мощность ## кВт - с шильдика (паспортной таблички двигателя)
1-22* Номинальное напряжение ## В - с шильдика (паспортной таблички двигателя)
1-23* Номинальная частота ## Гц - с шильдика (паспортной таблички двигателя)
1-24* Номинальный ток ## А - с шильдика (паспортной таблички двигателя)
1-25* Номинальный скорость ## Об/мин - с шильдика (паспортной таблички двигателя)
1-29 Автоматическая адаптация двигателя [2] Enable AMT - Для запуска адаптации установите [2] на пульте "Hand on" по завершении - "Ok" Знач. сбросится [0]
1-90* Тепловая защита двигателя [2] Thermistor trip - отключение по термистору
1-93* Источник термистора [6] Digital input 29 - цифровой вход (клемма 29)
2-10* Функция торможения [2] AC brake - торможение переменным током
2-17* Контроль перенапряжения [2] - Enabled - включено
14-01* Частота ШИМ [4] 16 кГц - высокая частота снижает шум
1-03* Характеристика момента [2] Auto Energy Opt. - автоматич. оптимизац. энергопотреб.
4-12 Мин. скорость вращения [0] Гц - в зависимости от применения (реком. для вентиляторов)
4-14* Макс. скорость вращения [50] Гц - рекомендуется установить номинальную скорость
3-41 Время разгона [3] с - зависит от применения
3-42 Время замедления [3] с - зависит от применения
3-02 Мин. задание [0] минимальное задание
3-03 Макс. задание [50] максимальное задание
3-15* Источник задания 1 [1] Analog in 53 - источник задания скорочти вращения э.д. от аналогового входа 1 (сигнал с PLC)
3-16* Источник задания 2 [0] No function - нет
5-10* Функция цифр. вх. 18 [8] Команда на Пуск
6-10 или 6-12 Кл. 53 низкое напряжение Кл.53 низкий ток [0] В/мА - Нижний диапазон аналогового входа 1. В зависимости от типа сигнала - по напряжению или току устанавливается один из параметров (минимальное напряжение или ток задаваемый контроллером)
6-11 или 6-13 Кл. 53 высокое напряжение Кл.53 высокий ток [10] В - Высокий диапазон аналогового входа 1. Кл. 53 низк. напряжение Кл.53 низк. ток
6-14 Кл. 53 низкое задание [0] - низкое задание аналогового входа 1 (скорость электродвигателя соответствующая минимальному аналоговому сигналу с PLC)
6-15 Кл. 53 высокое задание [50] - высокое задание аналогового входа 1 (скорость электродвигателя соответствующая максимальному аналоговому сигналу с PLC)
