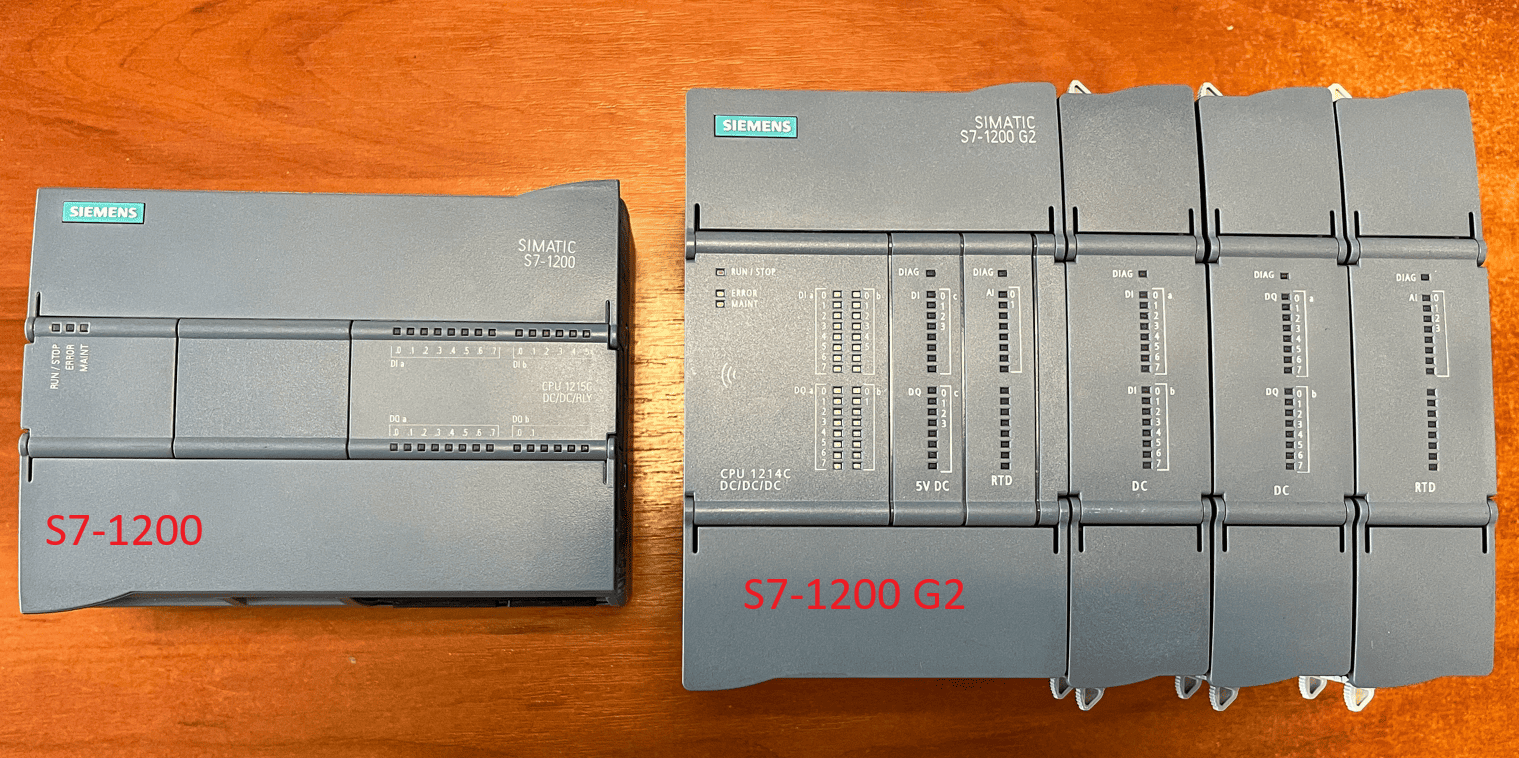

Сравнительный обзор новинки Siemens S7-1200 G2 и S7-1200
В данной статье познакомимся с вышедшей недавно новинкой от компании Siemens - программируемым логическим контроллером SIMATIC S7-1200 G2.
Центральный процессор
В отличии от предыдущего поколения Siemens серии S7-1200, CPU в данной серии только двух видов:
12-й и 14-й серии (ранее было: 11, 12, 14, 15, 17).
| Наименование | Описание |
|---|---|
| 6ES7212-1AG50-0XB0 | Центральный процессор SIMATIC S7-1200 G2, CPU 1212C, DC/DC/DC, 8xDI, 6xDO, питание =24 В |
| 6ES7212-1HG50-0XB0 | Центральный процессор SIMATIC S7-1200 G2, CPU 1212C DC/DC/RLY, 8xDI, 6xDO, питание =24 В |
| 6ES7214-1AH50-0XB0 | Центральный процессор SIMATIC S7-1200 G2, CPU 1214C DC/DC/DC, 14DI, 10DO, питание =24 В |
| 6ES7214-1HH50-0XB0 | Центральный процессор SIMATIC S7-1200 G2, CPU 1214C DC/DC/RLY, 14DI, 10DO, питание =24 В |
CPU 1214С
CPU 1214С имеет возможность расширения: :
- 2 сигнальных модуля (SB),
- 10 модулей расширения (SM)
В CPU Siemens S7-1200 можно было установить сигнальную плату с незначительным количеством входов расширения: 1 AI, 4 DI, 4 DO, 1 AO, RS-485. В обновленной версии S7-1200 G2 доступна установка двух сигнальных плат со значительно большими возможностями для расширения:
| Наименование | Описание |
|---|---|
| 6ES7221-3BF50-0XB0 | Сигнальный модуль дискретного ввода SIMATIC S7-1200 G2, SB 1221, 8DI, 100 кГц, PNP/NPN, питание =24 В |
| 6ES7222-5BF50-0XB0 | Сигнальный модуль дискретного вывода SIMATIC S7-1200 G2, SB 1222, 8DO, 100 кГц, PNP/NPN, транзисторные выходы 0.1A, питание =24 В |
| 6ES7222-5BF50-0XB0 | Сигнальный модуль дискретного вывода SIMATIC S7-1200 G2, SB 1222, 8DO, 100 кГц, PNP/NPN, транзисторные выходы 0.1A, питание =24 В |
| 6ES7223-7AF50-0XB0 | Сигнальный модуль дискретного ввода-вывода SIMATIC S7-1200 G2, SB 1223, 4DI/4DO, 200 кГц, PNP/NPN, транзисторные выходы 0.1A, питание =24 В |
| 6ES7223-7BF50-0XB0 | Сигнальный модуль дискретного ввода-вывода SIMATIC S7-1200 G2, SB 1223 4DI/4DO, 100 кГц, PNP/NPN, транзисторные выходы 0.1A, питание =24 В |
| 6ES7231-4HD50-0XB0 | Сигнальный модуль аналогового ввода SIMATIC S7-1200 G2, SB 1231, 4AI, 14 бит (+/-10 В, +/-5 В, +/-2.5 В или 0-20 мА/4-20 мА), питание =24 В |
| 6ES7231-5PB50-0XB0 | Сигнальный модуль аналогового ввода SIMATIC S7-1200 G2, SB 1231 RTD, AI 2x RTD, Pt100/200/500/1000 (термосопротивление), питание =24 В |
| 6ES7231-5QD50-0XB0 | Сигнальный модуль аналогового ввода SIMATIC S7-1200 G2, SB 1231 TC, 4AI (термопара), питание =24 В |
| 6ES7232-4HD50-0XB0 | Сигнальный модуль аналогового вывода SIMATIC S7-1200 G2, SB 1232, 4AO, 14 бит (+/-10 В, 0-20 мА или 4-20 мА), питание =24 В |

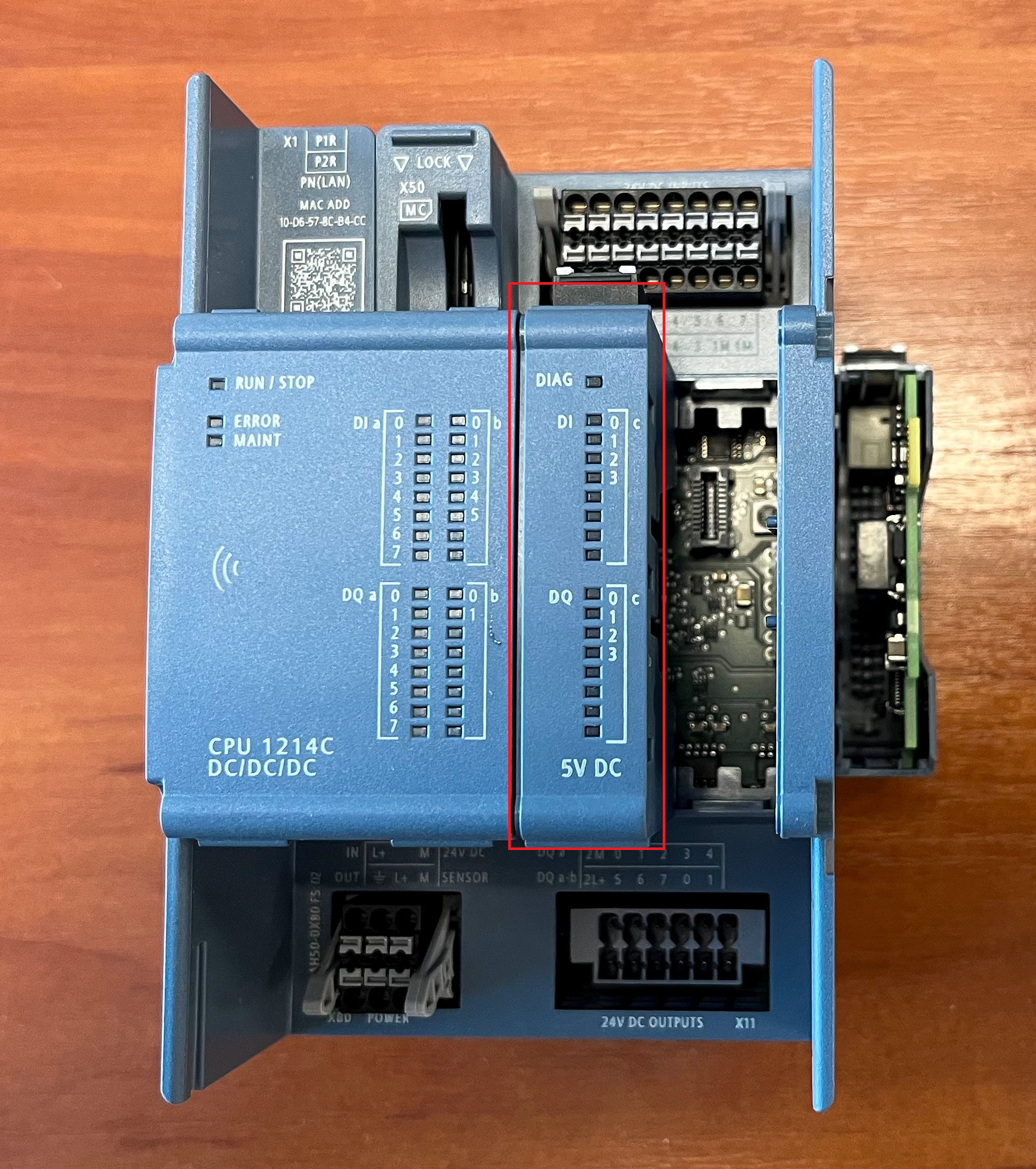

Сигнальный модуль дискретного ввода-вывода 6ES7223-7AF50-0XB0:
Сравнительная таблица характеристик CPU 1214C G2 и CPU 1214C
| Наименование | 6ES7214-1AH50-0XB0 | 6ES7214-1AG40-0XB0 |
|---|---|---|
| Тип контроллера | CPU 1214C G2, DC/DC/DC, 14DI/10DO | CPU 1214C, DC/DC/DC, 14DI/10DO/2AI |
| Рабочая память | 1000 кбайт | 150 кбайт |
| Загрузочная память | 8 MB | 4 МВ |
| Встраиваемая карта памяти | 32 Гбайт | 32 Гбайт |
| Время обработки ЦП для битовых операций | 37 нс | 80 нс |
| Время обработки ЦП для текстовых операций | 30 нс | 1700 нс |
| Дискретные входы | 14 встроенных; 8 HSC (High Speed Counting) | 14 встроенных; 6 HSC |
| Дискретные выходы | 10 встроенных (20 кГц - 100 кГц / 4 100 кГц(Qa.0-Qa.3)) | 10 встроенных (4 100 кГц) |
| Аналоговые входы | - | 2 AI 0..10V, 10 бит |
| Аналоговые выходы | - | - |
| Максимальная конфигурация | 2SB/10SM | 1xSB/CB/BB+3CM+8SM |
| Ethernet порт | 2 (Протокол Profinet/Modbus TCP) | 1 (Протокол Profinet / Modbus TCP) |

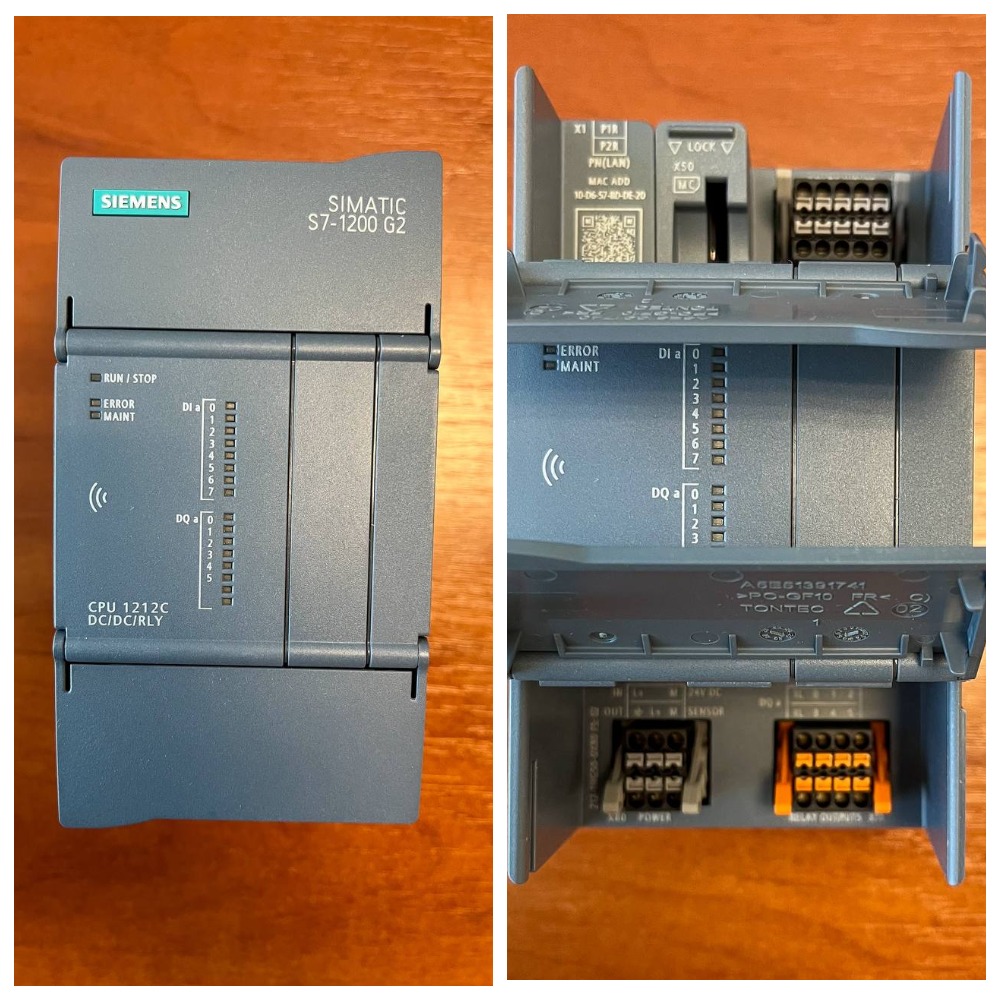

CPU 1212С
CPU 1212С имеет возможность расширения:
- 1 сигнальный модуль (SB),
- 8 модулей расширения (SM).
Сравнительная таблица характеристик CPU 1212C G2 и CPU 1212C
| Наименование | 6ES7212-1HG50-0XB0 | 6ES7212-1HE40-0XB0 |
|---|---|---|
| Тип контроллера | CPU 1214C G2, DC/DC/RLY, 8DI/6DO | CPU 1214C, DC/DC/RLY, 8DI/6DO/2AI |
| Рабочая память | 650 кбайт | 100 кбайт |
| Загрузочная память | 8 MB | 2 МВ |
| Встраиваемая карта памяти | 32 Гбайт | 32 Гбайт |
| Время обработки ЦП для битовых операций | 37 нс | 80 нс |
| Время обработки ЦП для текстовых операций | 30 нс | 1700 нс |
| Дискретные входы | 8 встроенных; 8 HSC (High Speed Counting) | 8 встроенных; 8 HSC |
| Дискретные выходы | 6 встроенных релейных выходов | 10 встроенных релейных выходов |
| Аналоговые входы | - | 2 AI 0..10V, 10 бит |
| Аналоговые выходы | - | - |
| Максимальная конфигурация: | 1SB/8SM | 1xSB/CB/BB+3CM+2SM |
| Ethernet порт | 2 (Протокол Profinet/Modbus TCP) | 1 (Протокол Profinet/Modbus TCP) |
CPU для критически важных задач
В линейке ПЛК серии G2 появились отказоустойчивые модели контроллеров (Fail-safe CPUs).
Данные ПЛК обеспечивают повышенную производительность, встроенную безопасность и улучшенные коммуникационные возможности (два PROFINET-порта). Отказоустойчивые модели (F-CPU) поддерживают расширенную диагностику и защиту данных, идеально подходят для критически важных задач. В TIA Portal V20 существует библиотека с предварительно настроенными блоками для функций, связанных с безопасностью, прошедшая сертификацию.
| Наименование | CPU 1212FC | CPU 1214FC |
|---|---|---|
| Варианты | DC/DC/relay DC/DC/DC | DC/DC/relay |
| Рабочая память программы | 200 КВ | 300 КВ |
| Рабочая память для данных | 500 KB | 750 КВ |
| Загрузочная память | 8 MB | 8 МВ |
| Карта памяти (опционально) | ||
| Встроенные входы/выходы | 8/6 | 14/10 |
| Процессы | 1024 байта для входных, 1024 байта для выходов | |
| Модули расширения | Max 6 | Max 10 |
| Оси позиционирования | 4/10 (Типичные 1; Максимум 2) | 4/10 (Типичные 1; Максимум 2) |
| Управление движением | 800 мс | 800 мс |
Управление движением и позиционирование
Немаловажной функцией является позиционирование для управления положением осей с помощью технологии «объекта позиционирования». Частотные преобразователи а также сервоприводы с PTO (последовательность импульсных выходов) широко популярны в АСУ ТП, что позволяет производить интеграцию с ПЛК S7-1200 G2. Появляется возможность контроля до 10 осей.
Функция NFC
Функция NFC в контроллерах Siemens SIMATIC S7-1200 G2 позволяет произвести быструю бесконтактную настройку, диагностику и обслуживание через смартфон с приложением "S7-1200 G2 NFC".
Возможности NFC:
- чтение/запись IP-адреса, сброс памяти процессора;
- смена режимов RUN/STOP через смартфон;
- просмотр серийного номера, версии прошивки;
- диагностика устройства даже при выключенном питании.

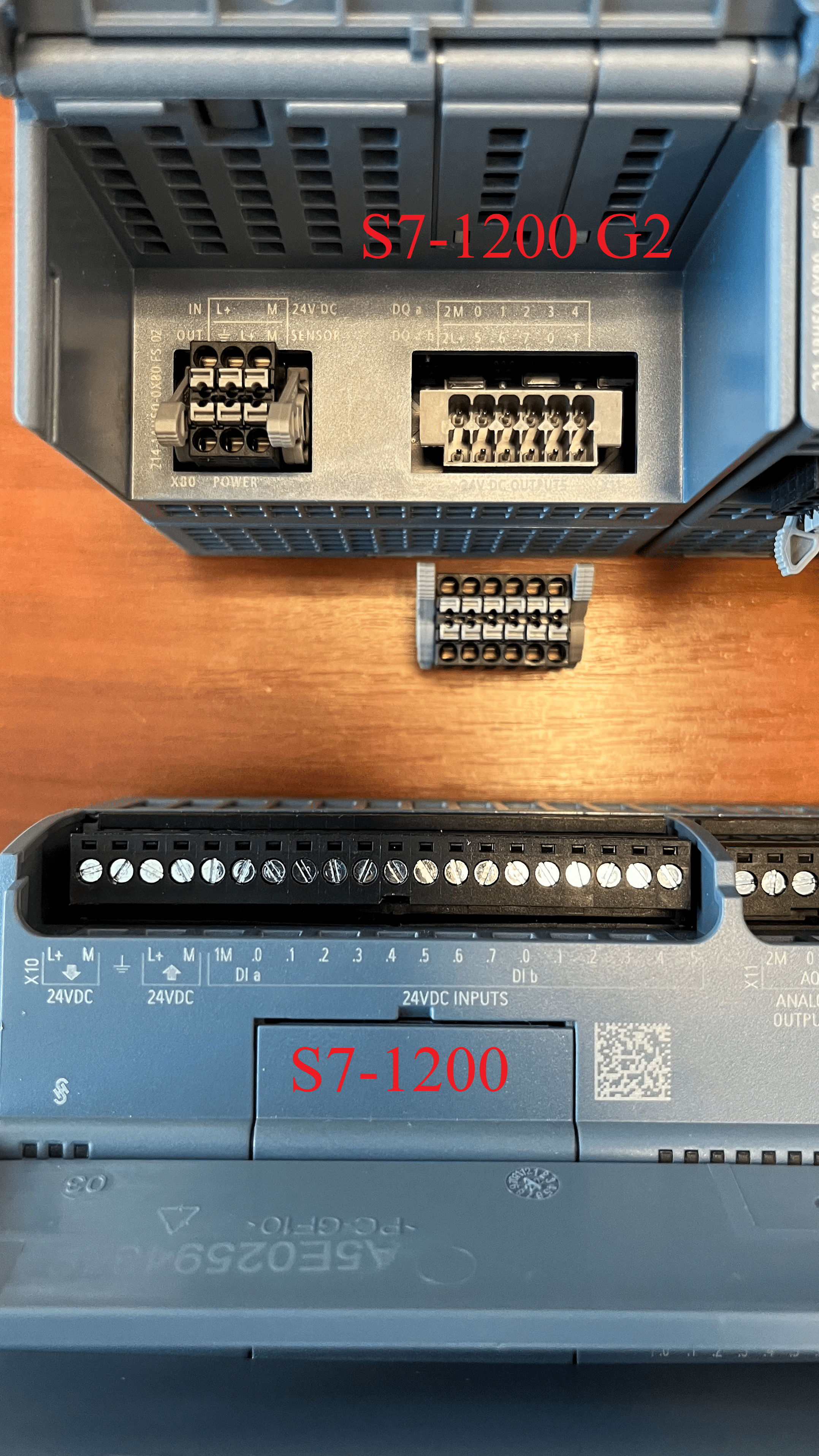

Разъемы для подключения
Контроллеры Siemens S7-1200 G2 оснастили быстросъемными клеммами с механическим ключом. Значительно упрощается монтаж, установка, а если нужно и замена устройств на объекте.
Модули расширения

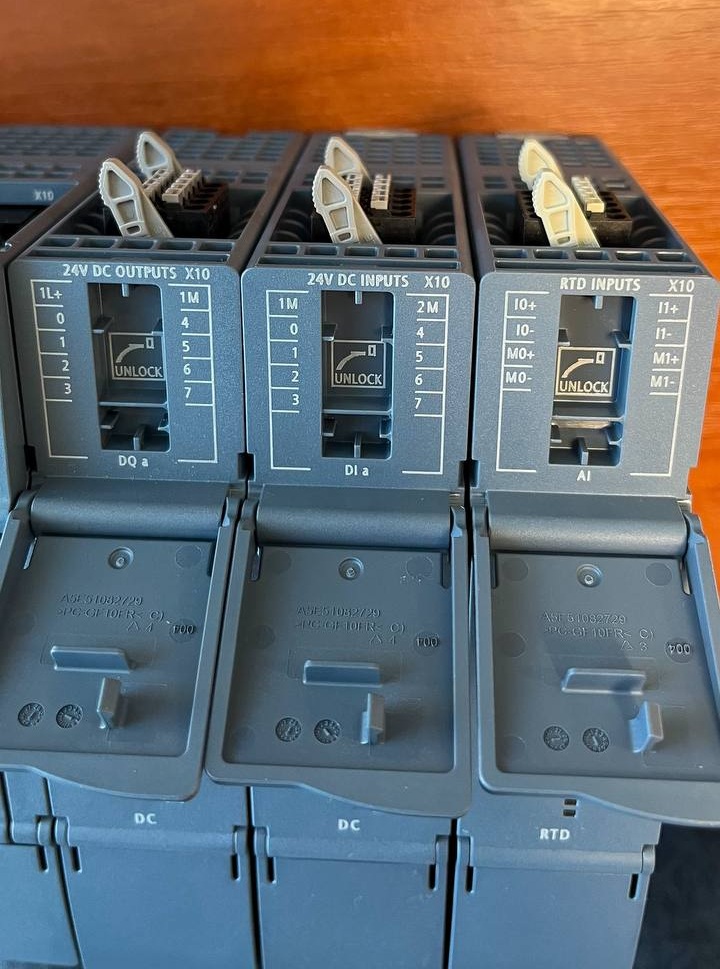

Модули расширения Входов/Выходов серии S7-1200 G2 также оснащены быстросъемными клеммами:
Доступны следующие модули расширения:
| Наименование | Описание |
|---|---|
| 6ES7221-1BH50-0XB0 | Модуль дискретного ввода SIMATIC S7-1200 G2, SM 1221, 16DI, PNP/NPN, питание =24 В |
| 6ES7222-5BH50-0XB0 | 6ES7222-5BH50-0XB0 Модуль дискретного вывода SIMATIC S7-1200 G2, SM 1222, 16DO, PNP, транзисторные выходы 0.5A, питание =24 В |
| 6ES7222-5HH50-0XB0 | 6ES7222-5HH50-0XB0 Модуль дискретного вывода SIMATIC S7-1200 G2, SM 1222, 16DO, релейные выходы 2A, питание =24 В |
| 6ES7223-5BH50-0XB0 | 6ES7223-5BH50-0XB0 Модуль дискретного ввода-вывода SIMATIC S7-1200 G2, SM 1223, 8DI/8DO, PNP/NPN, транзисторные выходы 0.5A, питание =24 В |
| 6ES7223-5PH50-0XB0 | 6ES7223-5PH50-0XB0 Модуль дискретного ввода-вывода SIMATIC S7-1200 G2, SM 1223, 8DI/8DO, PNP/NPN, релейные выходы 2A, питание =24 В |
| 6ES7231-4HF50-0XB0 | 6ES7231-4HF50-0XB0 Модуль аналогового ввода SIMATIC S7-1200 G2, SM 1231, 8AI, 14 бит (+/-10 В, +/-5 В, +/-2.5 В или 0-20 мА/4-20 мА), питание =24 В |
| 6ES7232-4HF50-0XB0 | 6ES7232-4HF50-0XB0 Модуль аналогового вывода SIMATIC S7-1200 G2, SM 1232, 8AO, 14 бит (+/-10 В, 0-20 мА или 4-20 мА), питание =24 В |
| 6ES7233-4HF50-0XB0 | 6ES7233-4HF50-0XB0 Модуль аналогового ввода-вывода SIMATIC S7-1200 G2, SM 1233, 4AI/4AO, 14 бит, (+/-10 В, 0-20 мА или 4-20 мА), питание =24 В |
| 6ES7231-5PD50-0XB0 | 6ES7231-5PD50-0XB0 Модуль аналогового ввода SIMATIC S7-1200 G2, SM 1231 RTD, 8AI, Pt100/200/500/1000 (термосопротивление), питание =24 В |
| 6ES7231-5QF50-0XB0 | 6ES7231-5QF50-0XB0 Модуль аналогового ввода SIMATIC S7-1200 G2, SM 1231 TC, 8AI (термопара), питание =24 В |
| 6ES7241-1EA50-0XB0 | 6ES7241-1EA50-0XB0 Коммуникационный модуль SIMATIC S7-1200 G2, CM 1241, RS232/422/485, питание =24 В |
| 6ES7241-1CA50-0XB0 | 6ES7241-1CA50-0XB0 Коммуникационная плата SIMATIC S7-1200 G2, CB 1241, RS485, питание =24 В |

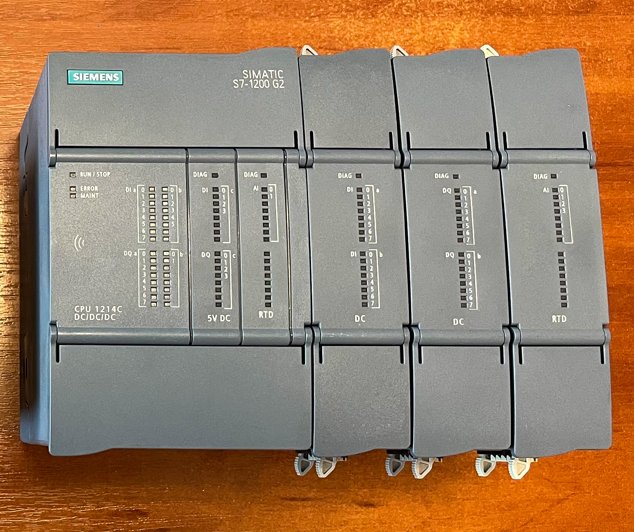

Оборудование с модулями расширения будет иметь вид:
Программное обеспечение
Для программирования Simatic S7-1200 G2 понадобится программное обеспечение STEP 7 версии V20.
