Weintek: запись видео с IP-камеры по событию или команде плк

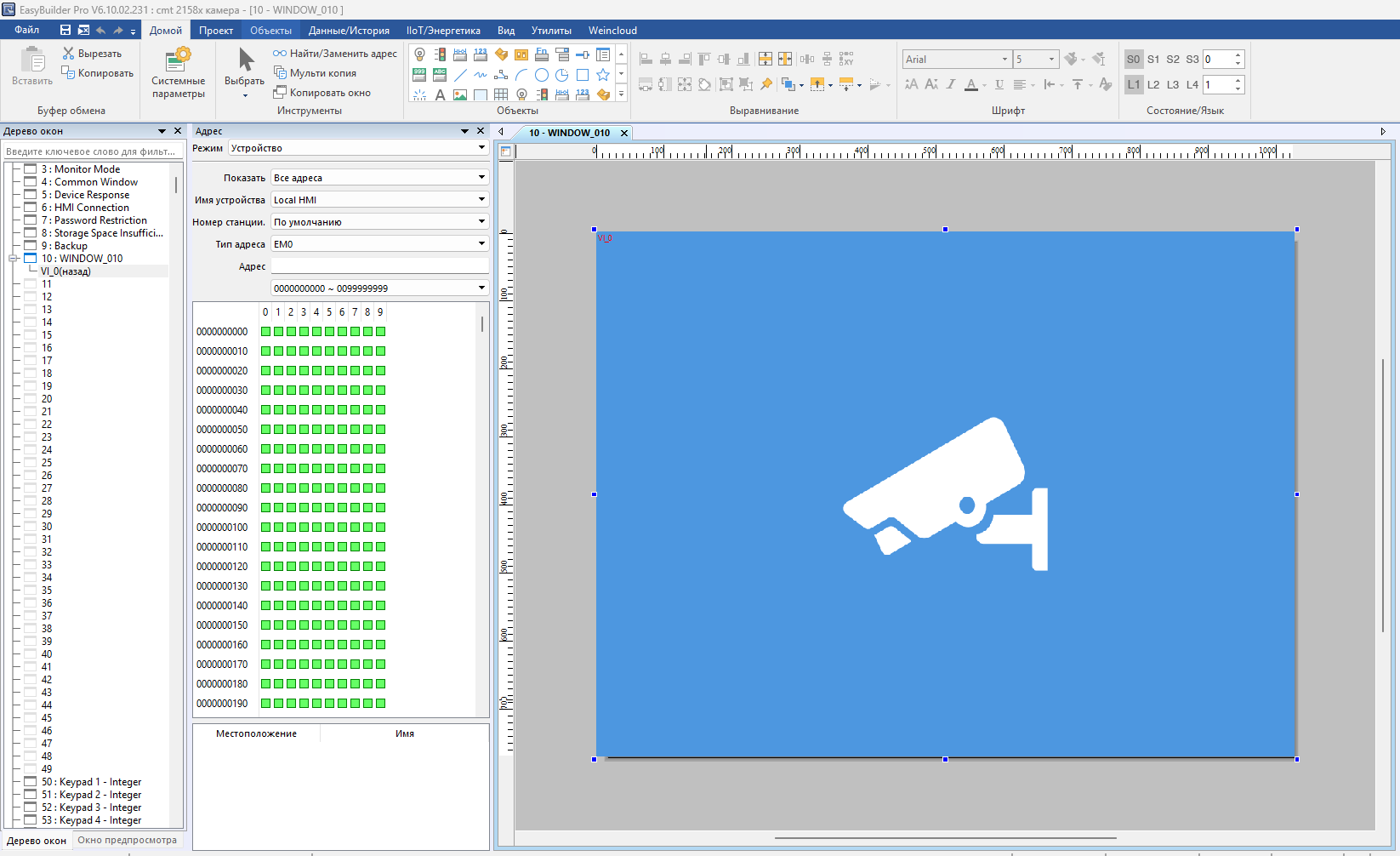

Для осуществления записи видео через панель оператора Weintek сMT3152X будем использовать IP-камеру Rvi. Заходим в программное обеспечение EasyBuilder Pro – создаем проект и добавляем объект «Видео (USB камера)»

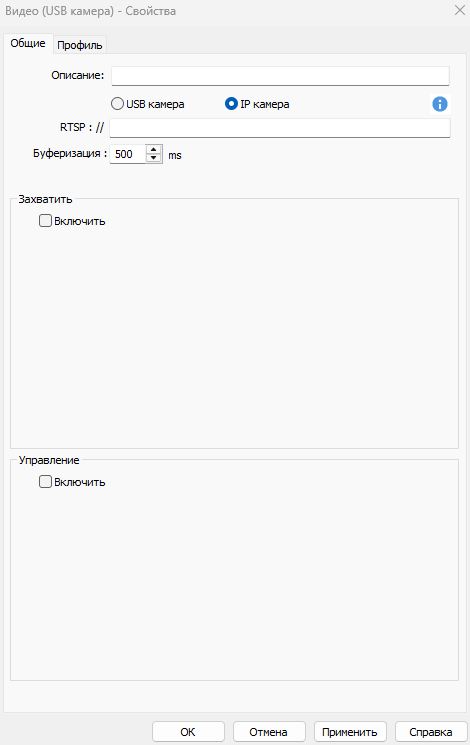

Выбираем "IP-камера"

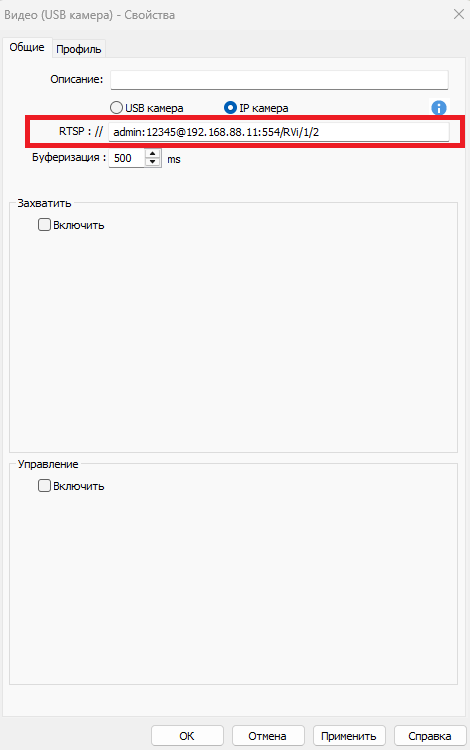

В адресную строку "RTSP" вводим адрес для стрима из Web-интерфейса камеры:

admin — имя учетной записи
password — пароль используемой учетной записи
192.168.88.11 — IP-адрес камеры
554 — RTSP порт камеры (по умолчанию 554)
последняя цифра — это тип потока. 1 - основной поток, 2 - доп. поток.

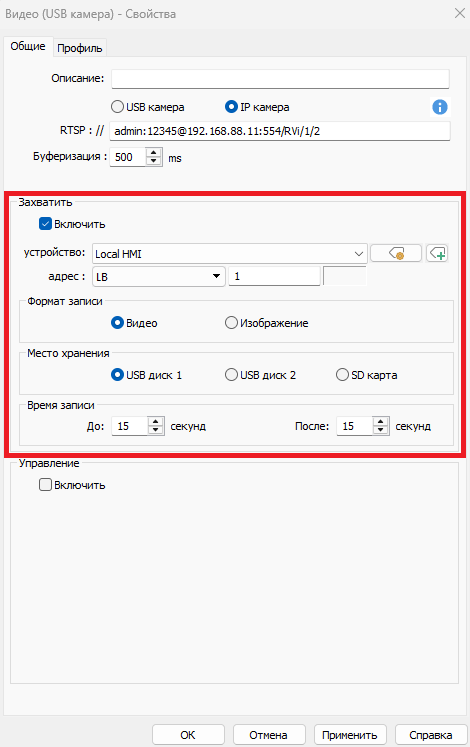

Для записи видео необходимо выбрать "Захватить". Формат записи: Видео. Место хранения "USB диск 1"

Запись будет начинаться при подаче команды на LB1. В поле время записи задаем секунды. Нажав на переключатель LB1 камера запишет событие случившееся за 15 секунд до нажатия команды на запись, а так же спустя 15 секунд.

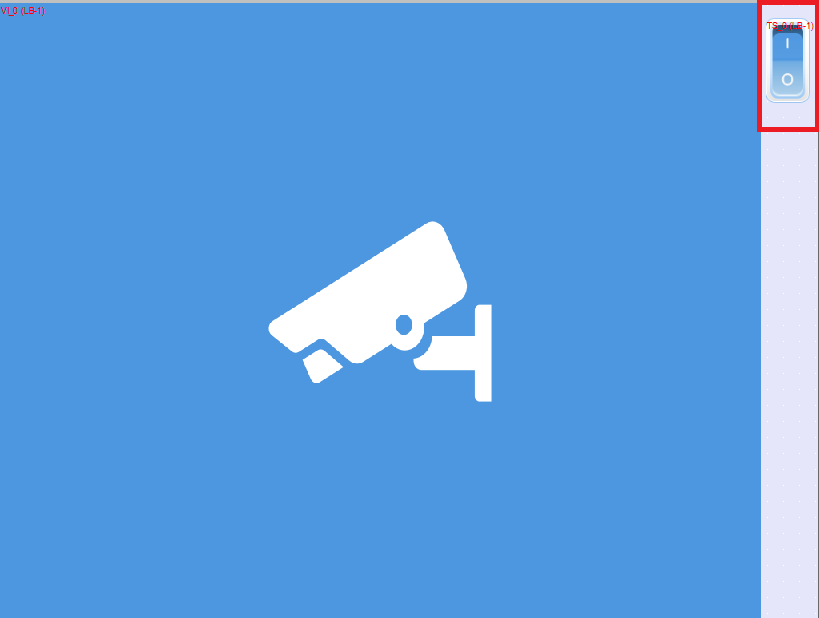

На главный экран для команды на запись добавляем элемент "Тумблер. Битовый переключатель LB1"

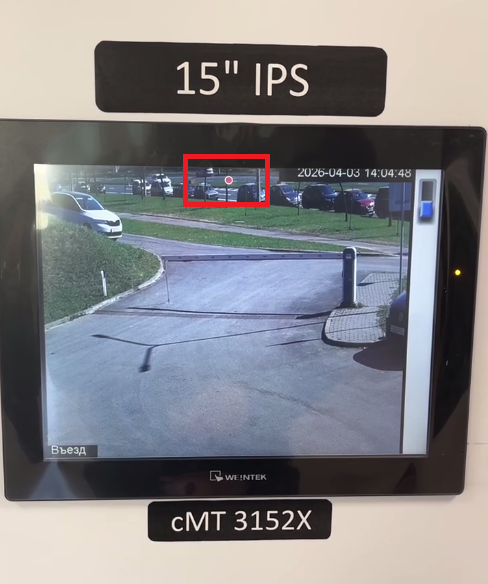

Вставляем в программируемую панель оператора USB Flash. На экране панели появляется символ о готовности камеры к началу записи.

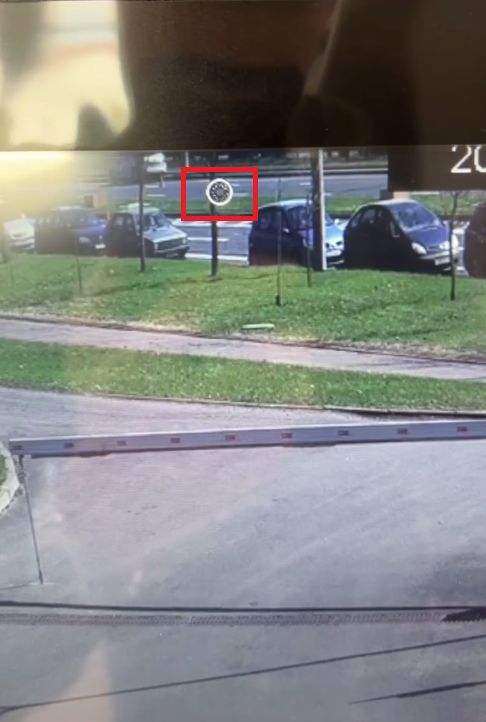

Нажимаем на тумблер - начинается запись события. После окончания записи появится следующий значок, что означает запись события на USB Flash.
