Преобразователь частоты Inovance MD520. Настройка аналогового выхода

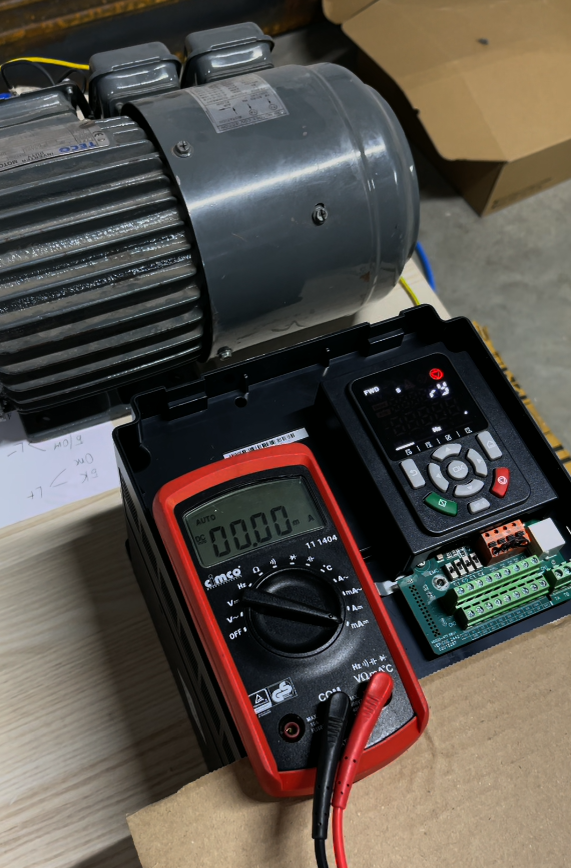

Осуществим настройку аналогового выхода преобразователя частоты Inovance MD520. Запуск и управление будем задавать с панели оператора преобразователя частоты. Преобразователь частоты будет отдавать на аналоговый выход AO1 значение выходного тока.
Важно! Монтаж, подключение, настройка и эксплуатация должны осуществляться согласно правилам, описанным в руководстве по эксплуатации к преобразователю частоты Inovance серии MD520. Перед началом работы, пожалуйста, изучите данное руководство.
Для ввода преобразователя частоты в эксплуатацию необходимо выполнить следующие действия:
- Выполнить монтаж с соблюдением норм безопасности!
- Проверить параметры оборудования (параметры сети, входа питание ПЧ, двигателя).
- Проверить условия установки и эксплуатации преобразователя частоты (отсутствие пыли и влаги, температурный режим и установочные зазоры).
- Электрический монтаж осуществить в соответствии с схемой подключения указанной на рисунке 1.
- Проверить правильность и надежность подключений.

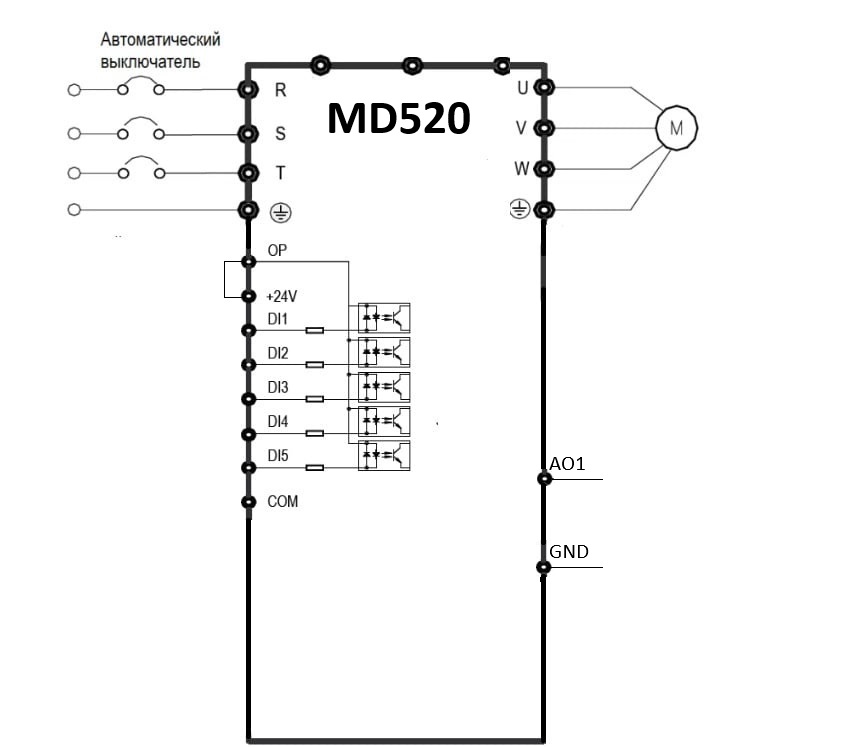

Рисунок 1. Принципиальная электрическая схема подключения преобразователя частоты Inovance MD520
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F1-01 | Номинальная мощность | [##] кВт | с шильдика (паспортной таблички двигателя) |
| F1-02 | Номинальное напряжение | [380] В | с шильдика (паспортной таблички двигателя) |
| F1-03 | Номинальный ток | [##] А | с шильдика (паспортной таблички двигателя) |
| F1-04 | Номинальная частота | [##] Гц | с шильдика (паспортной таблички двигателя) |
| F1-05 | Номинальный скорость | [##] Об/мин | с шильдика (паспортной таблички двигателя) |
| F0-02 | Выбор источника команды | [0] | Управление через панель управления частотного преобразователя |
| F0-03 | Выбор источника задания | [0] | Задание в цифровом виде от LCP |
| F0-01 | Режим управления электродвигателем | [2] | Скалярный режим управления |
| F0-12 | Макс. скорость вращения | [50] Гц | рекомендуется установить номинальную скорость |
| F0-14 | Мин. скорость вращения | [0] Гц | зависит от применения |
| F0-17 | Время разгона | [8] с | зависит от применения |
| F0-18 | Время замедления | [8] c | зависит от применения |
| F5-07 | Функция аналогового выхода AO1 | [2] (Output current) | Привод будет отдавать на аналоговый выход значение выходного тока в % от номинального. 0% - 0А; 50% - номинальный выходной ток; 100% - 2-х номинальный выходной ток. |
| F5-37 | Минимум аналогового выхода AO1 (4мА) | [2] | Цифра 2 соответсвует 4 мА |
| F5-39 | Минимум аналогового выхода AO1 (20мА) | [10] | Цифра 10 соответсвует 20 мА |
| F5-46 | Настройка кривой АO1 | [10] | Работа аналогового выхода по двум точкам |
