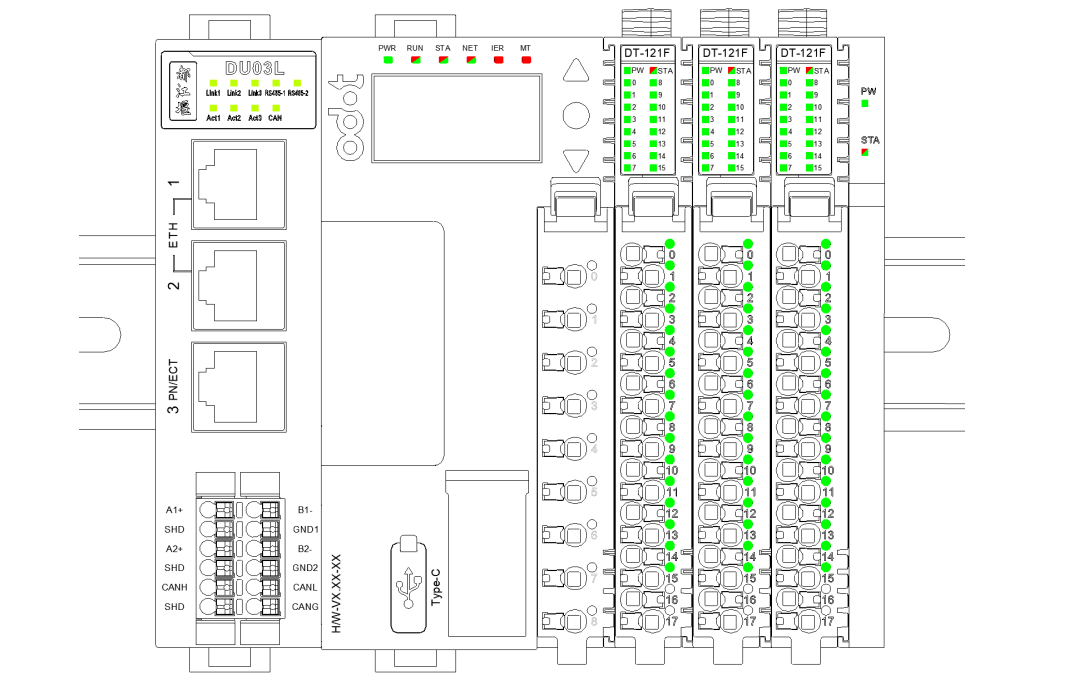

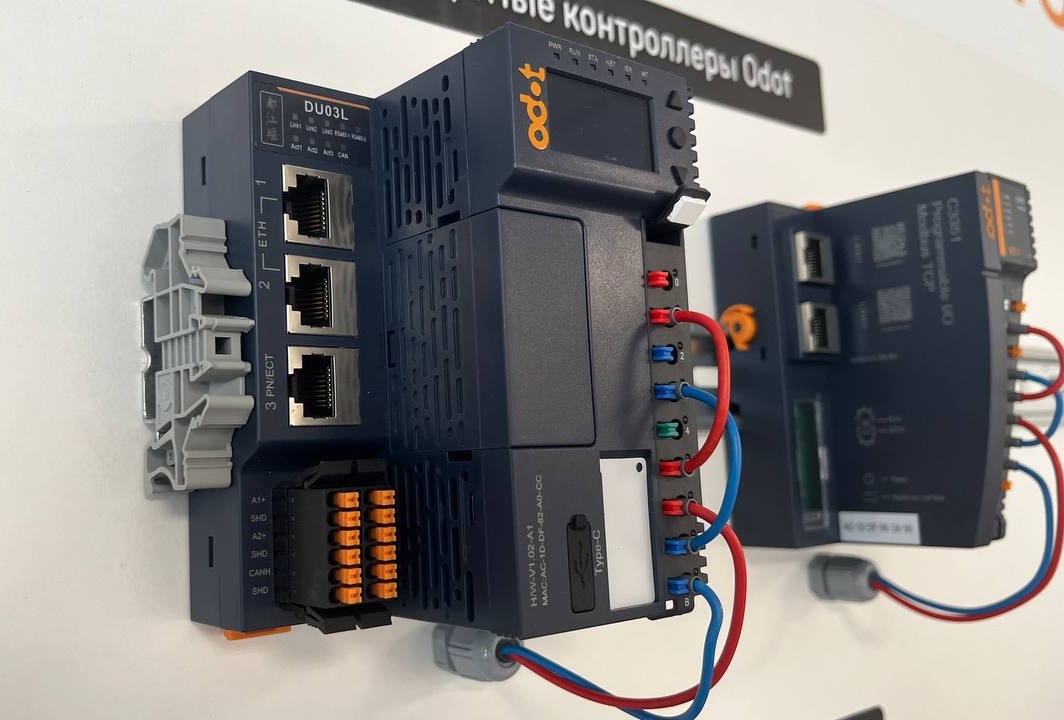

Контроллер нового поколения ODOT серии D DU03L с OLED дисплеем
Такого вы еще не видели! Контроллер нового поколения ODOT серии D DU03L с OLED дисплеем. Начнем с главных плюсов. Встроенные протоколы : Profinet, CANopen, Modbus TCP, Modbus RTU,EtherCAT для управления движением сервоосей
Технические характеристики контроллера
| Наименование | Характеристика |
|---|---|
| Потребление модулей | 130 мА при 24 В постоянного тока |
| Напряжение питания | 19,2~28,8 В постоянного тока (номинальное напряжение: 24 В постоянного тока) |
| Максимальное количество модулей расширения | 32 |
| Способ установки | 35-мм DIN-рейка |
| Интерфейсы | 3 разъема RJ45, порты Port1 и Port2 используются для отладки или обмена данными.10/100 Мбит/с, порт 3 — EtherCAT/PROFINET. полнодуплексный режим, автоматическое определение MDI/MDIX |
| Интерфейс CAN | 1 интерфейс CAN, клеммная проводка |
| Скорость передачи: 10 кбит/с ~ 1000 кбит/с | |
| Интерфейс RS485 | 2 интерфейса RS485, клеммная проводка |
| Скорость передачи: 300–500 кбит/с | |
| Память хранения данных | 1 ГБ |
| Программная память | 1 ГБ |
| Сохраняющая память | 512 Кбайт |
| Часы реального времени | Поддерживаются |
| Тип оси | Действительная ось, мнимая ось |
| Тип действительной оси | Сервоось EtherCAT |
| Одноосное управление | Регулировка скорости, регулировка положения |
| Многоосевой рычажный механизм | Электронный распредвал, электронная передача |
| Платформа программирования | AIOSYS |
| Язык программирования | LAD, ST, C |
| Комплексные переменные | Поддержка структурных переменных |
| -30℃~60℃ | |
| Рабочая температура | |
| Температура хранения | -40℃~85℃ |
| Влажность окружающей среды | Относительная влажность 5%~95% (без конденсации) |
| Степень защиты | IP20 |

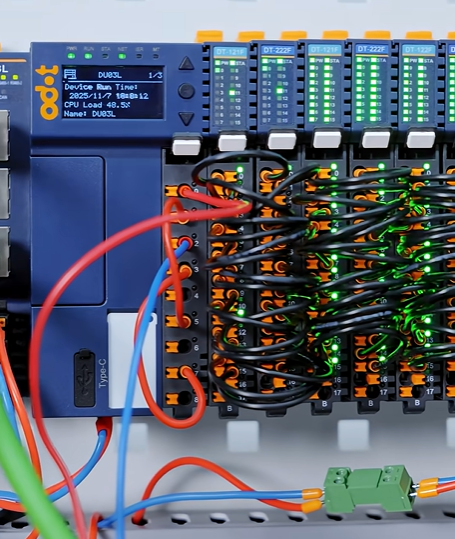

OLED дисплей
Пользователи могут легко проверить состояние питания, рабочее состояние контроллера и модулей ввода-вывода с помощью светодиодных индикаторов состояния.

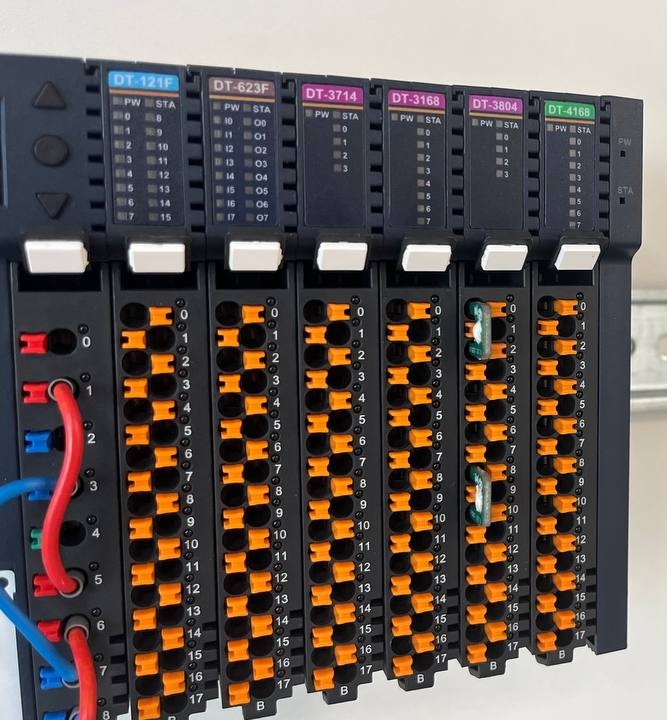

Удобство монтажа
Все модули оснащены съемными клеммами с пружинным зажимом и механическим ключом (защита от неправильного монтажа). Это позволяет быстро выполнять предварительную прокладку проводов и легко заменять модули.

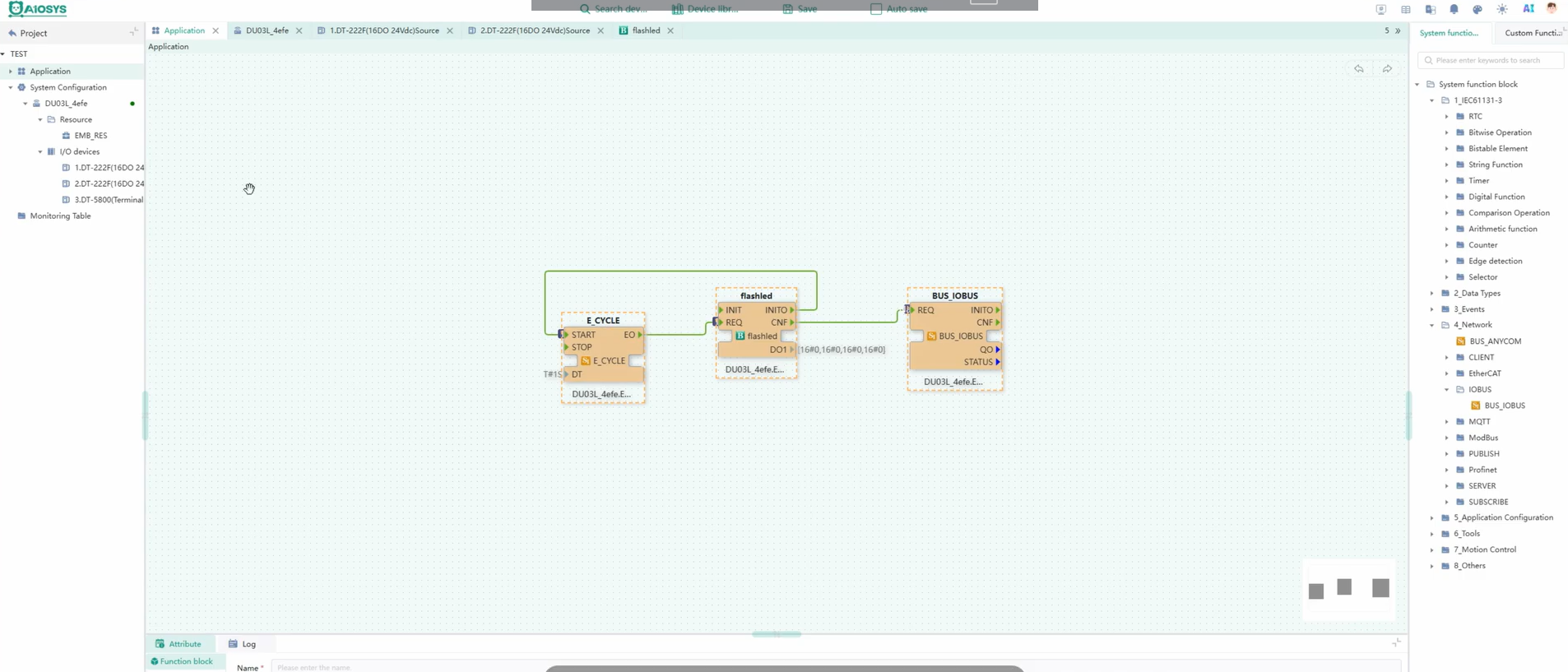

Среда программирования
Программируется контроллер DU03L в среде AIOSYS по стандарту IEC 61499 так и IEC 61131-3. Поддерживаемые языки программирования: LAD, ST и C.

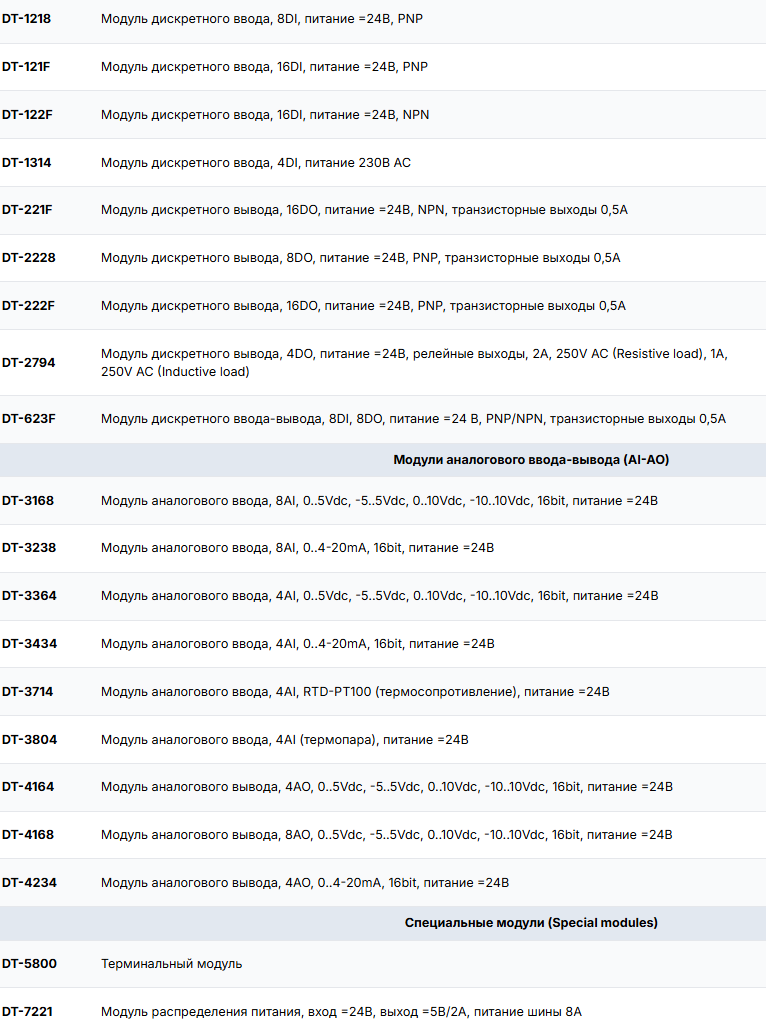

Модули расширения
Программируемый контроллер ODOT DU03L имеет возможность расширения следующими типами модулей:

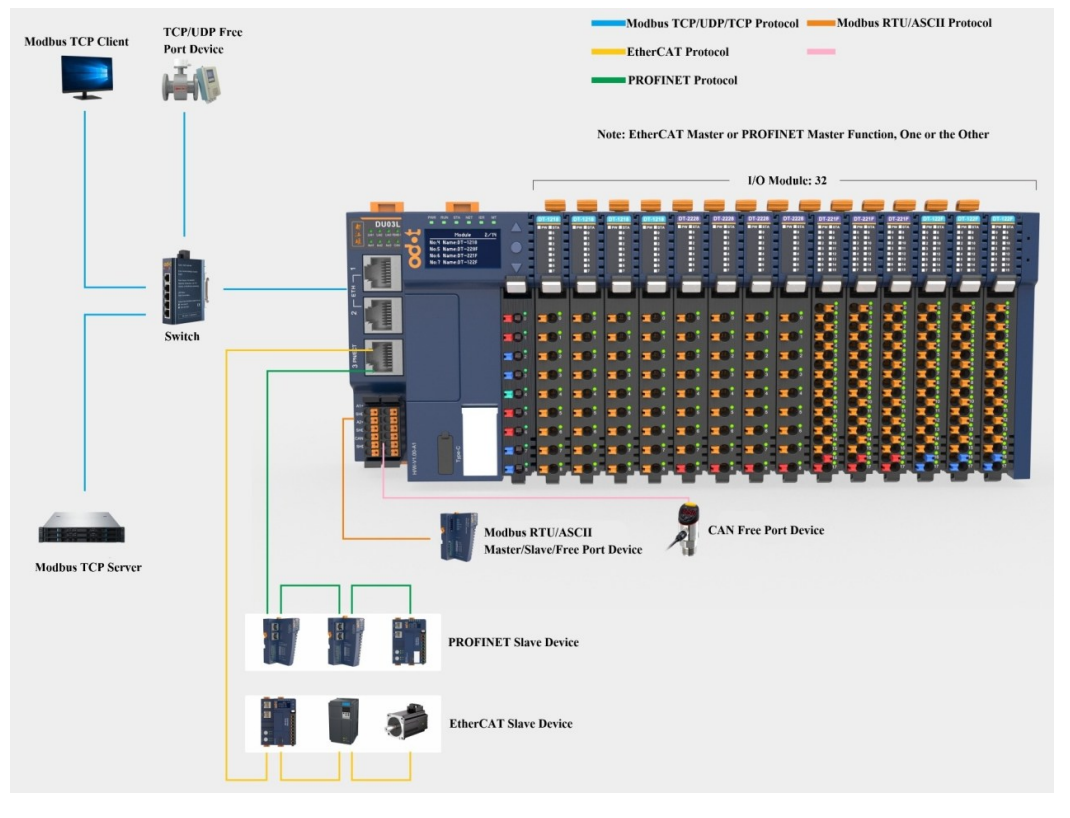

Топология связи
На рисунке приводится пример возможной топологии связи контроллера ODOT:
Для заказа контроллера DU03L перейдите в каталог
Мы являемся официальными дистрибьюторами удаленной периферии Odot в Республике Беларусь. Будем рады сотрудничеству
