ПЛК ODOT C-серии C4374 на базе CODESYS V3.5
Программируемый контроллер ODOT C4374 — это яркий представитель систем распределенного ввода-вывода нового поколения. Построенный на популярной платформе CODESYS V3.5, он совмещает функции контроллера и коммуникационного шлюза.
Ниже представлен подробный разбор технических возможностей, преимуществ архитектуры и программной среды контроллера.
Технические характеристики контроллера C4374
| Наименование параметра | Характеристика |
|---|---|
| Напряжение питания | 19.2-28.8VDC (Номинальное: 24VDC) |
| Потребляемая мощность | 135mA@24VDC |
| Ток питания внутренней шины | Max.2.0A@5VDC |
| Интерфейсы связи | 1RS485, 1CAN, 3RJ45+1RJ45 |
| Сетевые протоколы | Modbus RTU, Modbus TCP, EtherCAT, CANOpen |
| Питание полевых устройств (внешних цепей) | 19.2-28.8VDC (Номинальное: 24VDC) |
| Ток питания полевых устройств | Max. DC 8A |
| Количество поддерживаемых модулей ввода-вывода (I/O) | 34 |
| Подключение кабелей | Max.1.5mm² |
| Установка | 35mm DIN-рейка |
| Габаритнеы размеры | 11510282mm |
| Рабочая температура | -20°C~60°C |
| Степень защиты | IP20 |
| Программное обеспечение | Codesys V3.5.19.70 |
| Языкы программирования | IEC61131-3(LD, IL, ST, CFC/FBD, SFC) |
| Программная память | 4M Bytes |
| Память данных | 4M Bytes |
| Энергонезависимая память | 3.9K Bytes |
| Время выполнения битовой операции | 0.10us |
| Время выполнения операции со словом | 0.10us |
Среда программирования CODESYS V3.5
В отличие от систем на закрытом софте, ODOT C4374 программируется в открытом ПО CODESYS V3.5. Это дает инженерам автоматизации ряд весомых преимуществ:
- Стандарт МЭК (IEC) 61131-3: Разработка логики доступна на любом удобном языке — релейно-контактные схемы (LAD), структурированный текст (ST), функциональные блоки (FBD) или последовательные функциональные схемы (SFC).
- Готовые библиотеки: Конфигурирование сетевых обменов, ПИД-регуляторов и архивации данных без написания кода с нуля.
- Web-визуализация: Возможность развернуть графический интерфейс управления прямо внутри контроллера и подключаться к нему через обычный веб-браузер смартфона или ПК.

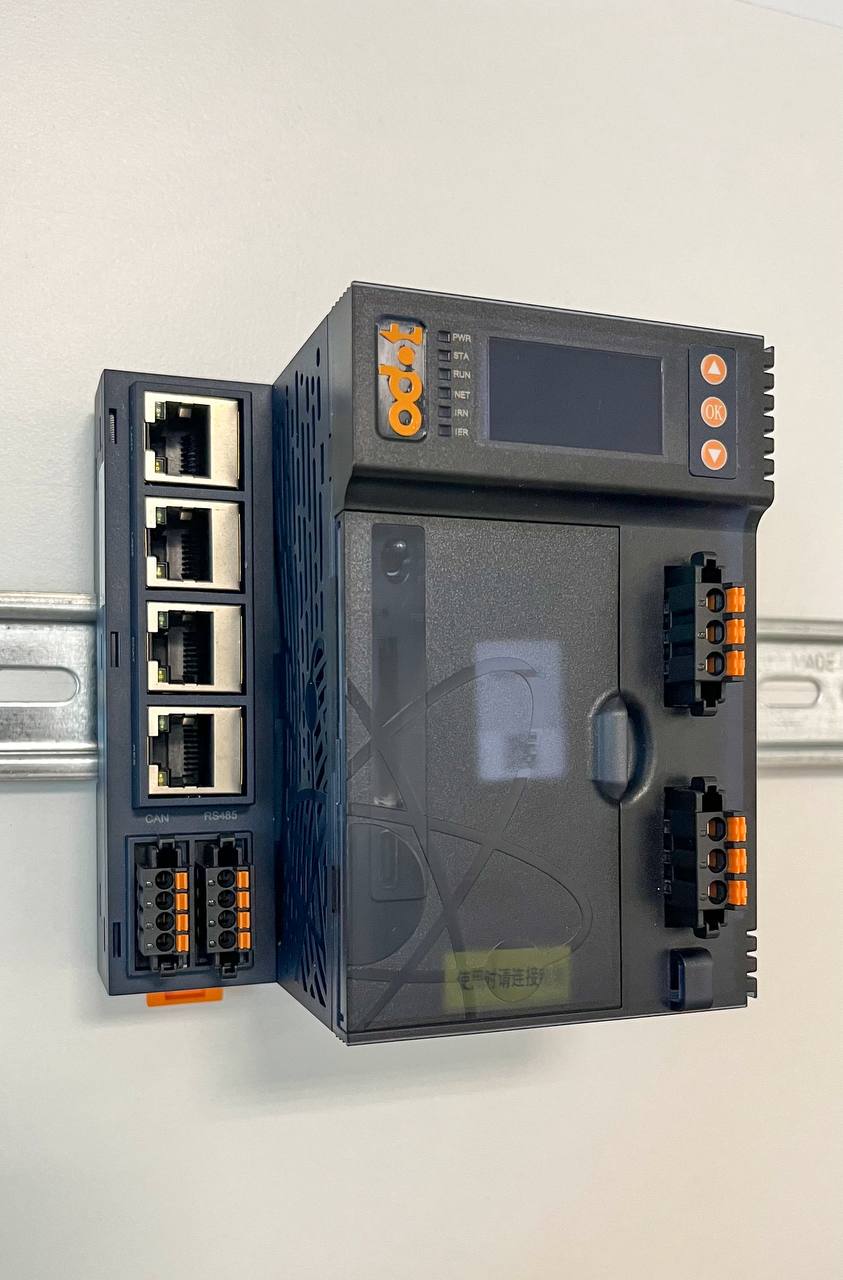

Удобство монтажа и масштабируемость
По внутренней шине к контроллеру можно подключить до 32 модулей расширения (дискретные входы/выходы, аналоговые, термопары и термосопротивления).
Конструкция С-серии ODOT традиционно ориентирована на тяжелые условия эксплуатации и быстрый сервис:
- Пружинные клеммы: Обеспечивают вибростойкое и надежное соединение кабелей без необходимости регулярной подтяжки винтов.
- Съемные колодки: Позволяют производить оперативную замену модулей без демонтажа сигнальных проводов.
- Компактность: Габариты устройства экономят до 40% места в шкафу автоматики по сравнению с аналогичным моноблочными ПЛК.

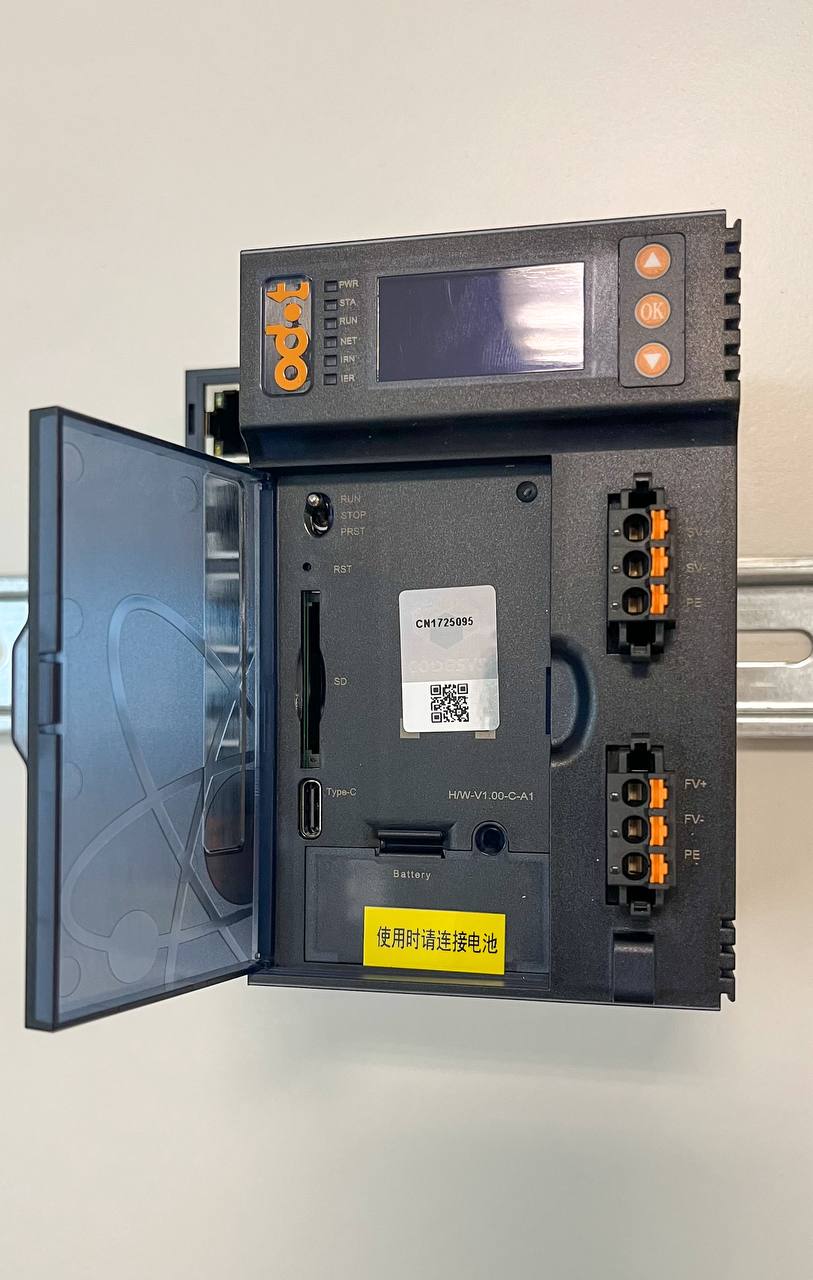

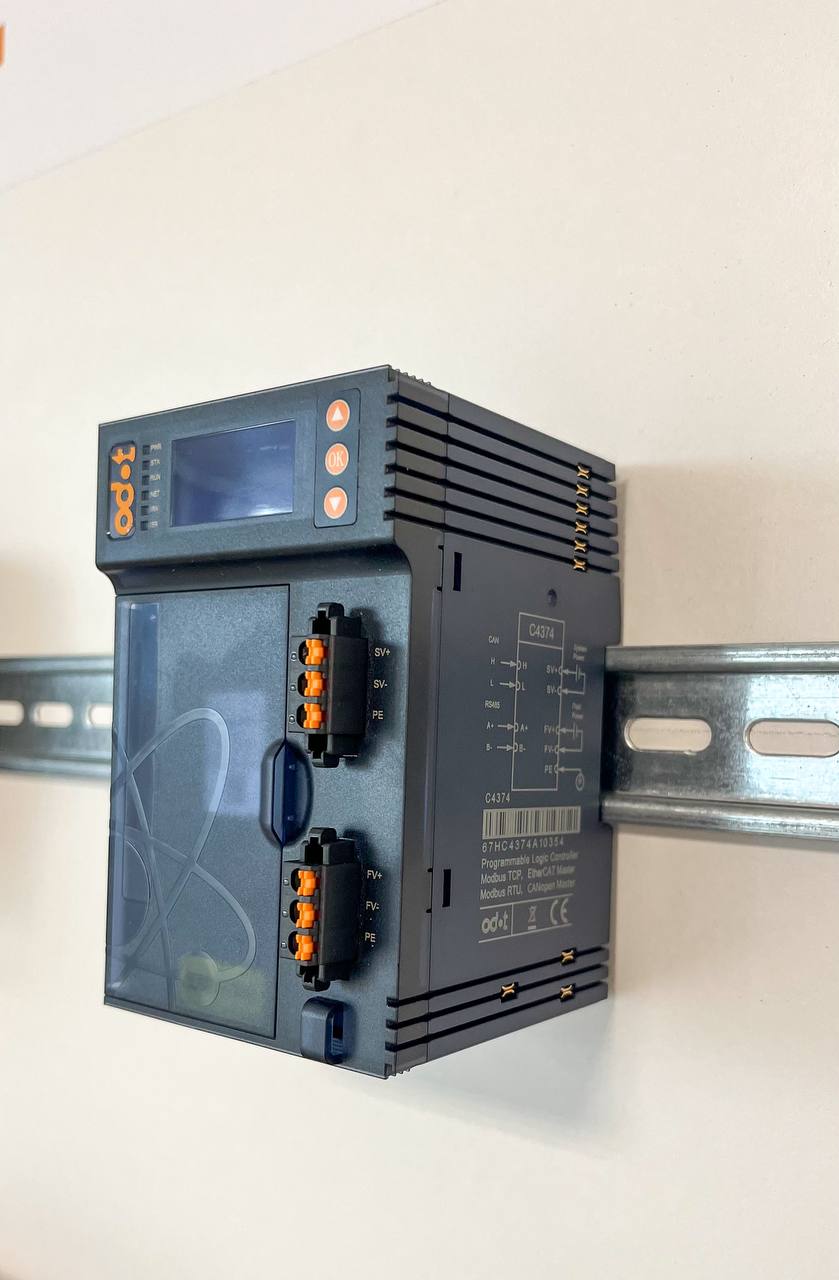

На передней панели программируемого логического контроллера (ПЛК) под защитной крышкой расположены ключевые элементы для обслуживания, резервного копирования и подключения:
• Слот SD (SD-карта)
Назначение: Используется для расширения памяти контроллера. Функции: На карту можно записывать архивы данных (технологических процессов, ошибок и системных событий).
• Батарейка (Battery)
Назначение: Обеспечивает резервное питание энергонезависимой памяти ПЛК. Функции: Поддерживает работу системных часов реального времени (RTC) при отключении основного питания и сохраняет важные переменные (счетчики, архивы) в оперативной памяти (RAM).
• Порт Type-C
Назначение: Современный интерфейс для локального подключения к контроллеру. Функции: Служит для прямой загрузки/выгрузки управляющей программы из среды разработки, онлайн-отладки логики, а также для первоначальной настройки сетевых параметров ПЛК без необходимости подключения по Ethernet или RS485.
Документация и техническая поддержка
Официальный дистрибьютор ODOT в Республике Беларусь — Частное предприятие «Европейская электротехническая компания» — предоставляет полный комплект материалов для инженеров-разработчиков. Прямо со страницы нашего сайта eec.by доступны для скачивания:
- Руководство по программированию C4374 (детальное описание работы в среде CODESYS).
- Руководство по эксплуатации ODOT С-серии с примерами электрических подключений.
- Программное обеспечение IO-Config.
Контроллер ODOT C4374 — это оптимальный выбор для системных интеграторов и OEM-производителей оборудования, которым необходим промышленный контроллер с открытой архитектурой программирования, развитыми сетевыми интерфейсами и доступной ценой.
