Как настроить реверс в преобразователе частоты VEDA

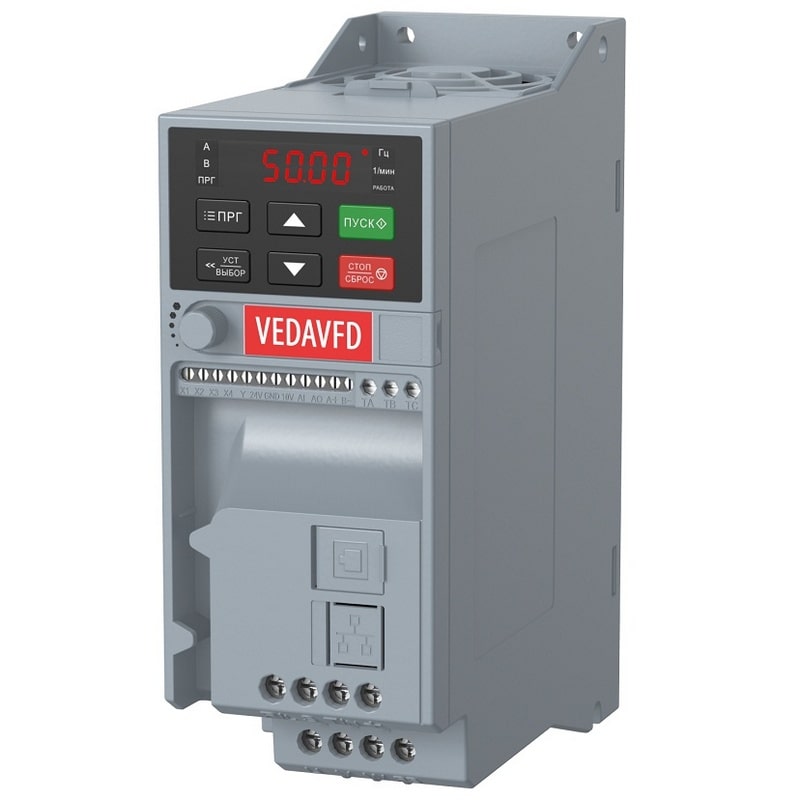

В данной статье рассмотрим настройку преобразователя частоты VEDA VF-51 для реверсивного управления двигателем.
Вначале следует осуществить подключение и настройку согласно руководству по эксплуатации к преобразователю частоты.
Для ввода VF-51 Micro Drive в эксплуатацию необходимо выполнить следующие действия:
- Выполнить монтаж с соблюдением правил безопасности.
- Проверить параметры электродвигателя.
- Убедиться в отсутствии пыли и влаги.
- Подключение осуществить в соответствии со схемой

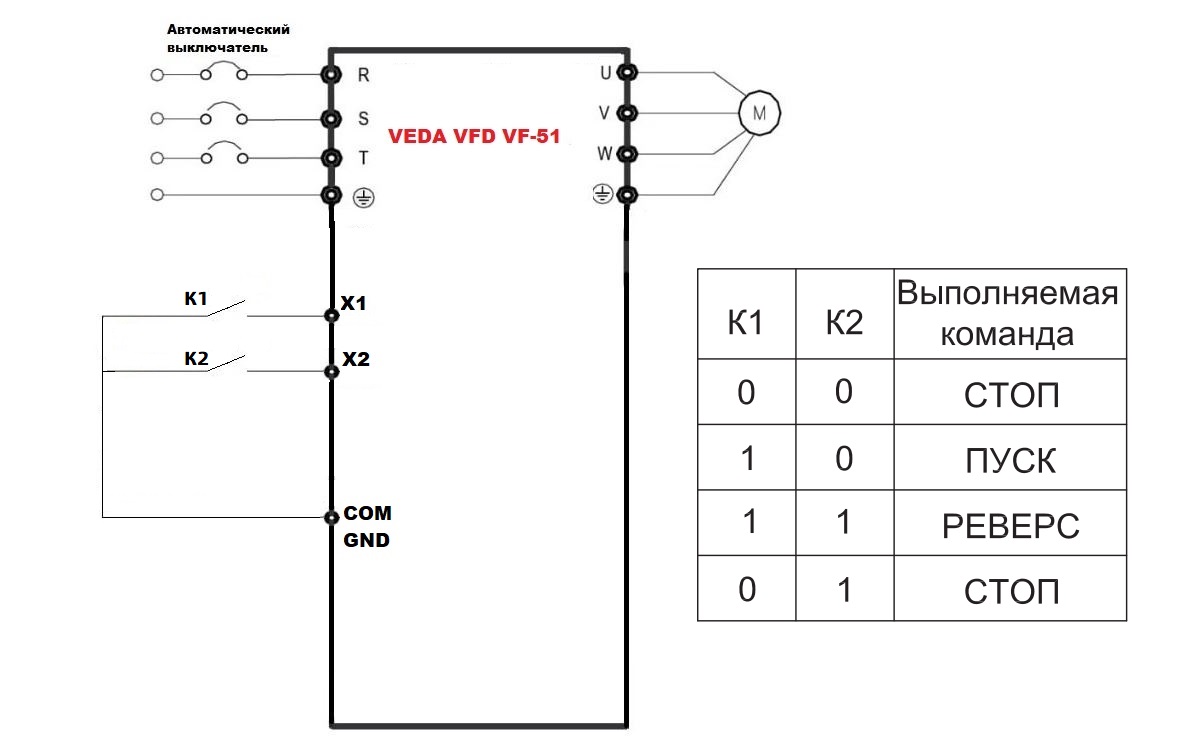

Вариант 1. Двухпроводная схема управления (1) - Наиболее частый режим управления. Управление электродвигателем осуществляется входами X1 (прямое направления вращения) и Х2 (обратное направления вращения).
Параметры необходимые вбить в преобразователь частоты:
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F00.03 | Сброс параметров | [22] | Сброс до заодских настроек |
| F02.02 | Номинальная мощность | [##] кВт | С шильдика (паспортной таблички двигателя) |
| F02.03 | Номинальная частота | [##] Гц | С шильдика (паспортной таблички двигателя) |
| F02.04 | Номинальная скорость | [##] Об/мин | С шильдика (паспортной таблички двигателя) |
| F02.05 | Номинальное напряжение | [##] В | С шильдика (паспортной таблички двигателя) |
| F02.06 | Номинальный ток | [##] А | С шильдика (паспортной таблички двигателя |
| F01.01 | Выбор источника команды | [1] | Управление через клеммы управления |
| F01.02 | Выбор источника задания | [1] | Изменение скорости вращения потенциометром панели оператора |
| F01.22 | Время разгона | [##] сек | Зависит от применения |
| F01.23 | Время замедления | [##] сек | Зависит от применения |
| F01.10 | Макс. выходная частота | [##] Гц | Зависит от применения |
| F01.12 | Верхний предел частоты вращения | [50] Гц | рекомендуется установить номинальную скорость |
| F01.13 | Нижний предел частоты вращения | [0] Гц | Зависит от применения |
| F05.00 | Функция цифр.вх. X1 | [1] | Запуск в прямом направлении |
| F05.01 | Функция цифр.вх. X2 | [2] | Запуск в обратном направлении |
| F05.20 | Выбор режима управления | [0] | 2-проводная схема управления 1 |
Вариант 2. Двухпроводная схема управления (2) - В данном режиме клемма Х1 выполняет функцию разрешения пуска. Вход Х2 выполняет функцию выбора направления вращения:
Параметры необходимые вбить в преобразователь частоты:
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F00.03 | Сброс параметров | [22] | Сброс до заодских настроек |
| F02.02 | Номинальная мощность | [##] кВт | С шильдика (паспортной таблички двигателя) |
| F02.03 | Номинальная частота | [##] Гц | С шильдика (паспортной таблички двигателя) |
| F02.04 | Номинальная скорость | [##] Об/мин | С шильдика (паспортной таблички двигателя) |
| F02.05 | Номинальное напряжение | [##] В | С шильдика (паспортной таблички двигателя) |
| F02.06 | Номинальный ток | [##] А | С шильдика (паспортной таблички двигателя |
| F01.01 | Выбор источника команды | [1] | Управление через клеммы управления |
| F01.02 | Выбор источника задания | [1] | Изменение скорости вращения потенциометром панели оператора |
| F01.22 | Время разгона | [##] сек | Зависит от применения |
| F01.23 | Время замедления | [##] сек | Зависит от применения |
| F01.10 | Макс. выходная частота | [##] Гц | Зависит от применения |
| F01.12 | Верхний предел частоты вращения | [50] Гц | рекомендуется установить номинальную скорость |
| F01.13 | Нижний предел частоты вращения | [0] Гц | Зависит от применения |
| F05.00 | Функция цифр.вх. X1 | [1] | Запуск в прямом направлении |
| F05.01 | Функция цифр.вх. X2 | [2] | Запуск в обратном направлении |
| F05.20 | Выбор режима управления | [1] | 2 - проводная схема управления 2 |

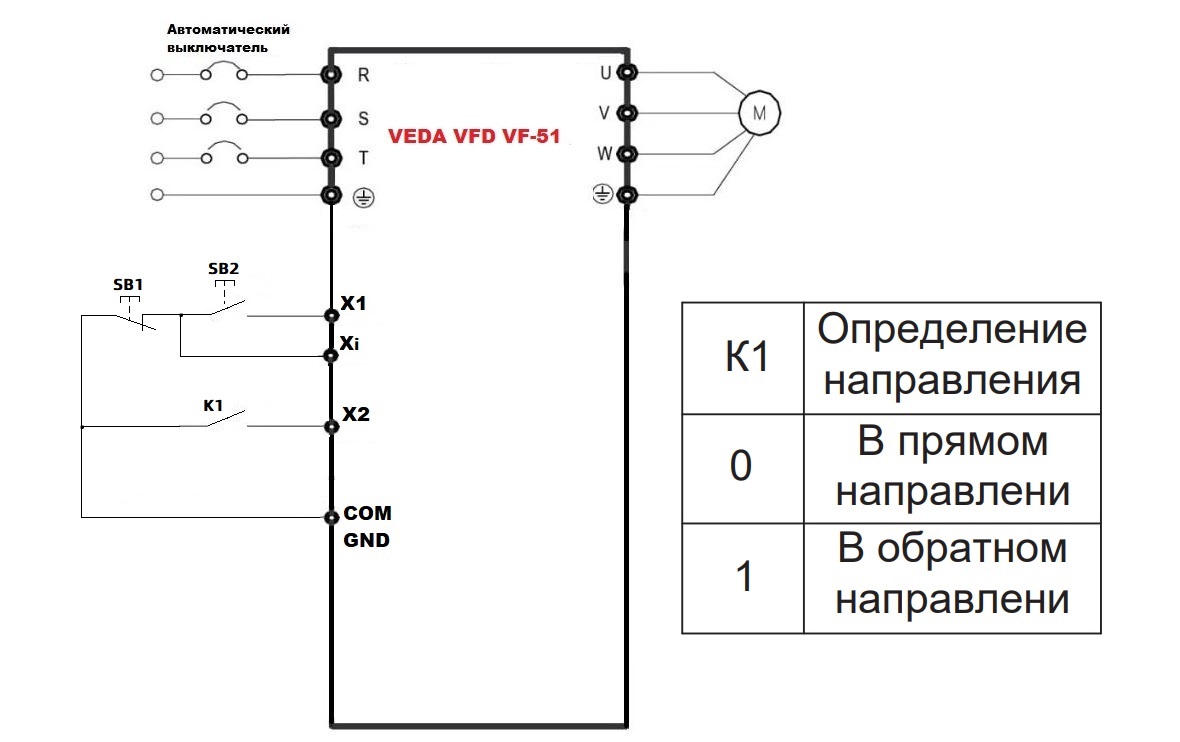

Вариант 3. 3-проводная схема управления 1; В данном режиме вход Xi отвечает за останов, вход Х1 за пуск, вход Х2 за направление вращения электродвигателя:
Параметры:
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F00.03 | Сброс параметров | [22] | Сброс до заодских настроек |
| F02.02 | Номинальная мощность | [##] кВт | С шильдика (паспортной таблички двигателя) |
| F02.03 | Номинальная частота | [##] Гц | С шильдика (паспортной таблички двигателя) |
| F02.04 | Номинальная скорость | [##] Об/мин | С шильдика (паспортной таблички двигателя) |
| F02.05 | Номинальное напряжение | [##] В | С шильдика (паспортной таблички двигателя) |
| F02.06 | Номинальный ток | [##] А | С шильдика (паспортной таблички двигателя |
| F01.01 | Выбор источника команды | [1] | Управление через клеммы управления |
| F01.02 | Выбор источника задания | [1] | Изменение скорости вращения потенциометром панели оператора |
| F01.22 | Время разгона | [##] сек | Зависит от применения |
| F01.23 | Время замедления | [##] сек | Зависит от применения |
| F01.10 | Макс. выходная частота | [##] Гц | Зависит от применения |
| F01.12 | Верхний предел частоты вращения | [50] Гц | рекомендуется установить номинальную скорость |
| F01.13 | Нижний предел частоты вращения | [0] Гц | Зависит от применения |
| F05.00 | Функция цифр.вх. X1 | [1] | Запуск в прямом направлении |
| F05.01 | Функция цифр.вх. X2 | [2] | Запуск в обратном направлении |
| F05.02 | Функция цифр.вх. X3 | [3] | 3 - проводная схема управления Xi |
| F05.20 | Выбор режима управления | [2] | 3-проводная схема управления 1 |

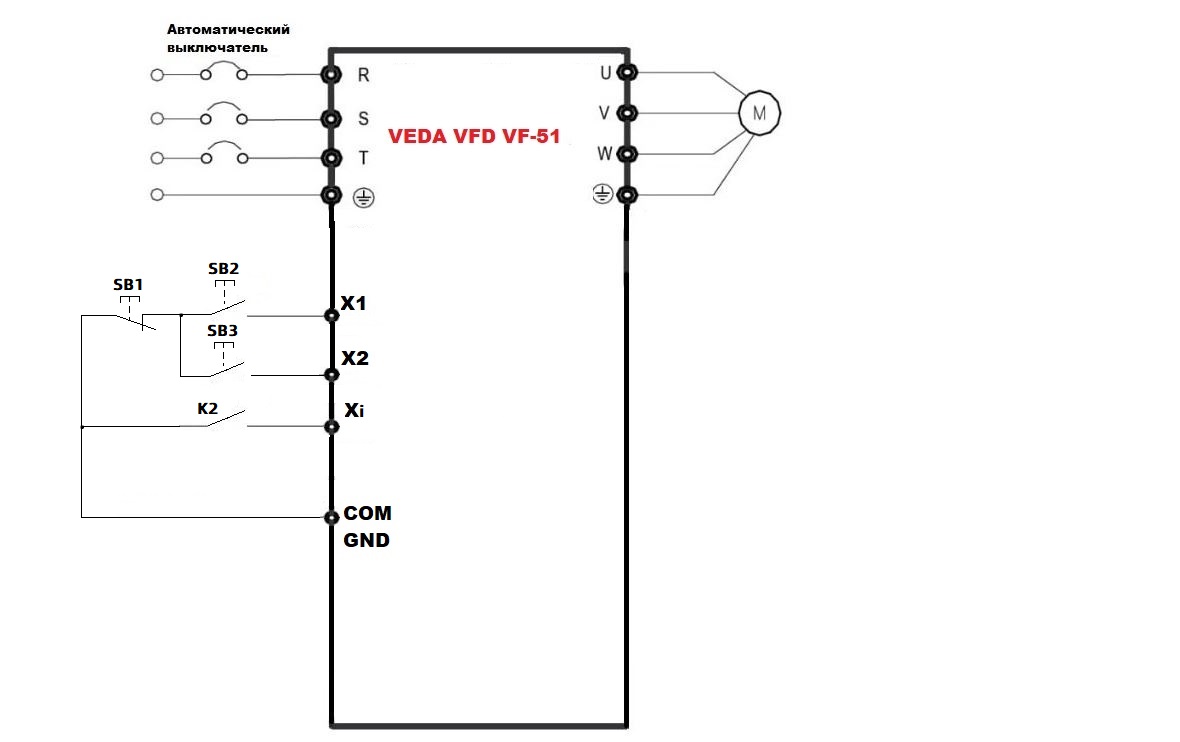

Вариант 4: 3-проводная схема управления 2. В данном режиме вход Хi отвечает за останов, вход Х1 за пуск в прямом направлении вращения, вход Х2 за пуск в обратном направлении вращения.
Параметры:
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F00.03 | Сброс параметров | [22] | Сброс до заодских настроек |
| F02.02 | Номинальная мощность | [##] кВт | С шильдика (паспортной таблички двигателя) |
| F02.03 | Номинальная частота | [##] Гц | С шильдика (паспортной таблички двигателя) |
| F02.04 | Номинальная скорость | [##] Об/мин | С шильдика (паспортной таблички двигателя) |
| F02.05 | Номинальное напряжение | [##] В | С шильдика (паспортной таблички двигателя) |
| F02.06 | Номинальный ток | [##] А | С шильдика (паспортной таблички двигателя |
| F01.01 | Выбор источника команды | [1] | Управление через клеммы управления |
| F01.02 | Выбор источника задания | [1] | Изменение скорости вращения потенциометром панели оператора |
| F01.22 | Время разгона | [##] сек | Зависит от применения |
| F01.23 | Время замедления | [##] сек | Зависит от применения |
| F01.10 | Макс. выходная частота | [##] Гц | Зависит от применения |
| F01.12 | Верхний предел частоты вращения | [50] Гц | рекомендуется установить номинальную скорость |
| F01.13 | Нижний предел частоты вращения | [0] Гц | Зависит от применения |
| F05.00 | Функция цифр.вх. X1 | [1] | Запуск в прямом направлении |
| F05.01 | Функция цифр.вх. X2 | [2] | Запуск в обратном направлении |
| F05.02 | Функция цифр.вх. X3 | [3] | 3 - проводная схема управления Xi |
| F05.20 | Выбор режима управления | [3] | 3-проводная схема управления 2 |
Видео ролик с настройкой реверса:
