Правильный монтаж и подключение панелей оператора Weintek
В данной статье приведены примеры подключений панелей оператора Weintek в промышленных условиях для обеспечения безопасности, надежности и оптимальной производительности.
1. Требования к кабелям
Используйте кабели, соответствующие стандартам IEC, UL или местным стандартам. Выберите подходящий тип, например, кабели питания, кабели управления или кабели связи.
Выберите характеристики кабеля на основе требований системы и условий окружающей среды,
таких как номинальное напряжение, допустимая нагрузка по току и термостойкость.
Закрепите кабели с помощью специальных монтажных кронштейнов или кабельных лотков,

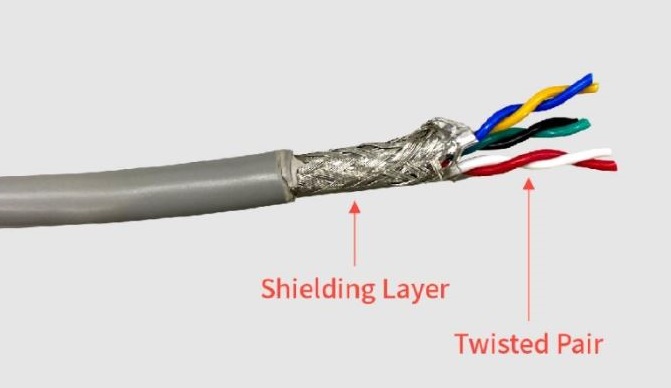

чтобы предотвратить повреждение или внешние помехи. Обеспечивайте устойчивость и надежность монтажа кабеля. Избегайте чрезмерного изгиба или сжатия. Используйте экранированные витые пары для связи, чтобы предотвратить помехи сигнала, и убедитесь, что экранирующий слой правильно заземлен.
2. Требования к напряжению
Убедитесь, что колебания напряжения остаются в допустимом диапазоне HMI, обычно не превышая ±10% от номинального напряжения. Используйте источники питания, имеющие сертификаты CE, UL или соответствующие сертификаты. Обратите внимание, что выход 24 В постоянного тока от некоторых контроллеров может быть недостаточным для работы панели оператора.
3. Требования к заземлению

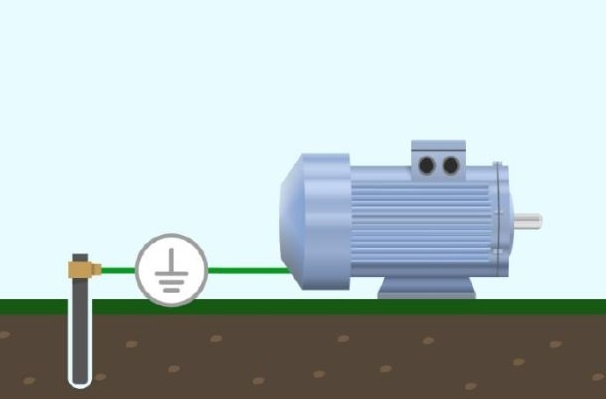

Надлежащим образом заземлите оборудование, чтобы обеспечить безопасность и производительность.
Подключите клемму HMI FG (заземление корпуса) к земле.

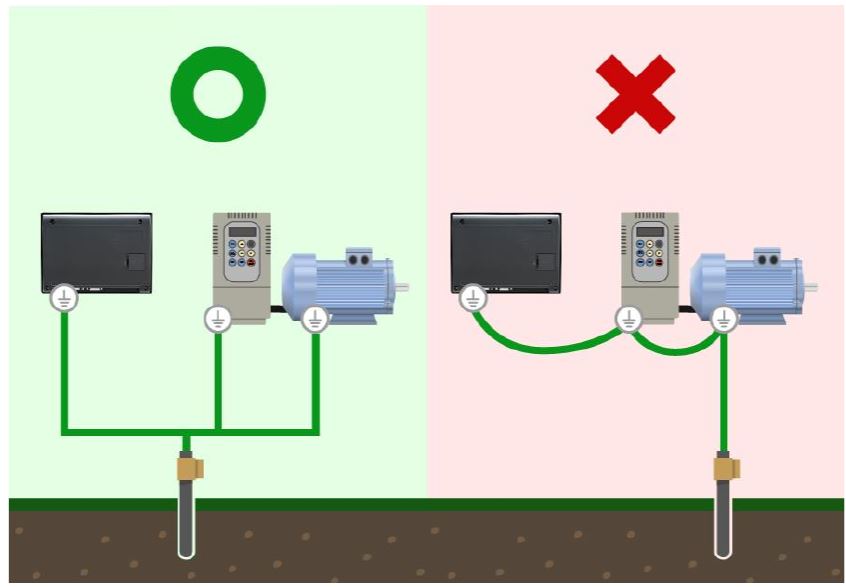

Используйте общую точку заземления для HMI и другого оборудования.
Площадь поперечного сечения провода FG должна быть не менее 2 мм² (AWG 14) или больше.
Неправильное заземление может привести к электромагнитным помехам и проблемам со связью.
4. Требования к электропроводке

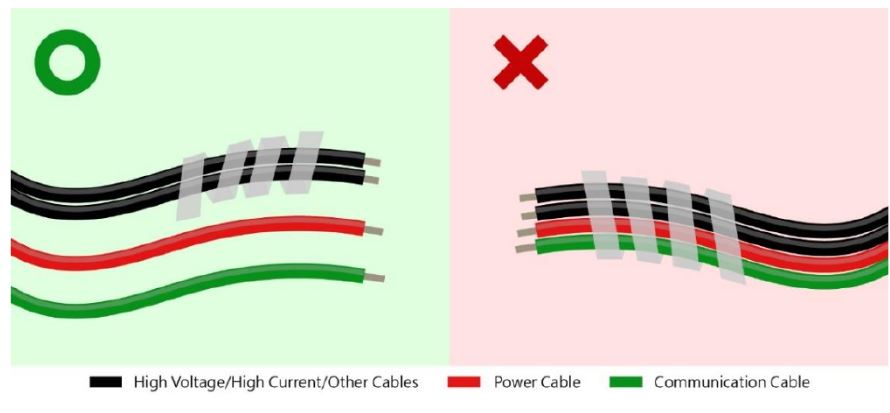

Силовые кабели не должны быть связаны или размещены рядом с линиями основной цепи (высокое напряжение, большой ток) или входными/выходными кабелями управления. Каждая система должна
быть отделена. Коммуникационные кабели не должны быть связаны или размещены рядом с силовыми кабелями, линиями основной цепи (высокое напряжение, большой ток) или входными/выходными кабелями управления.

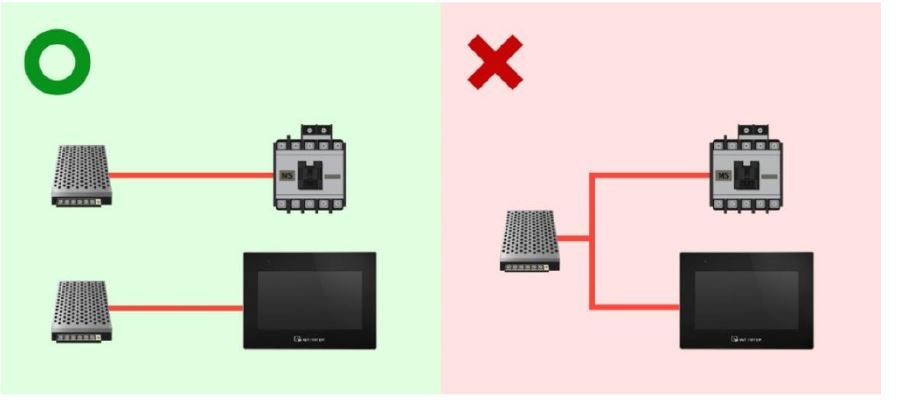

Избегайте совместного использования источников питания между операторской панелью и индуктивными нагрузками (например, электромагнитными переключателями или соленоидными клапанами) или контроллерами.

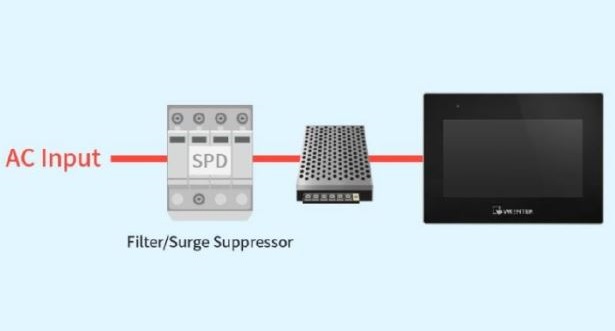

Если на силовом кабеле есть значительные помехи, установите фильтр, подавитель или другое защитное устройство перед источником питания.

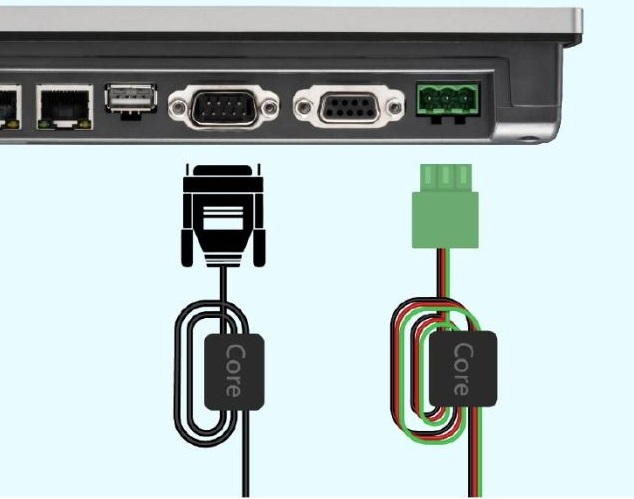

Рассмотрите возможность добавления ферритовых сердечников к силовым и коммуникационным кабелям, обернув их как минимум дважды, чтобы повысить помехоустойчивость.
