Преобразователи частоты VEDA Crane Drive для крановых применений

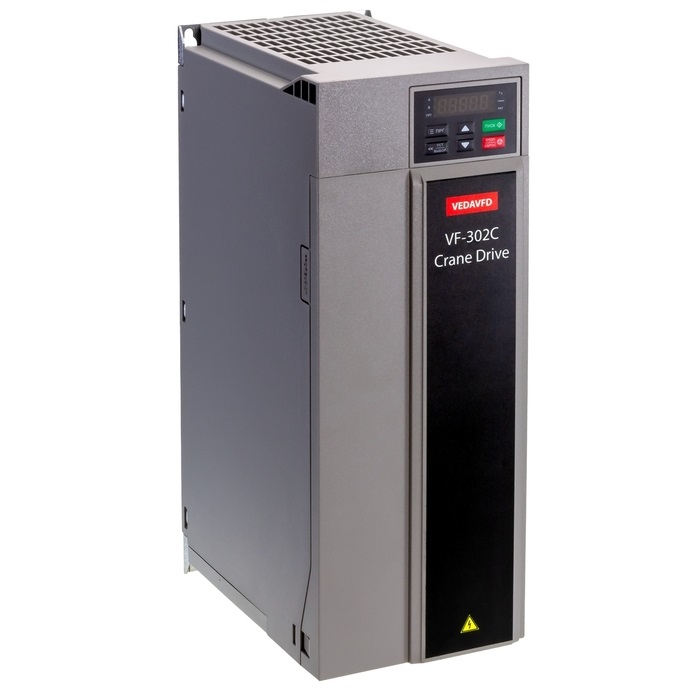

Частотные преобразователи VEDA Crane Drive VF-302C созданы для крановых применений. В основном используются для приводов подъема, а также и для приводов перемещения.
В прошивке частотного преобразователя имеется выбор типа применения для кранов, что существенно сокращает время ввода в эксплуатацию, ошибки при настройке преобразователей частоты.
Важные функции имеющиеся в преобразователях частоты VEDA VF-302C для кранового применения:
- Улучшенная логика управления механическим тормозом
- Осуществления реверса без применения тормоза
- Груз удерживается на нулевой скорости при старте и остановке
- Мощные тормозные транзисторы
- Специализированный пуск при применении для подъемных механизмов
- Использование энкодеров TTL и HTL для большой точности
- Контроль температуры электродвигателей PT100 и PTC
- Контроль сигналов подаваемых концевыми выключателями
- Покрытие печатных плат 3C3 антикоррозийным составом
- Большое количество протоколов связи для управления: Profinet, Profibus, CANopen, Modbus TCP/IP, Modbus RTU (встроен), Modbus TCP/IP.

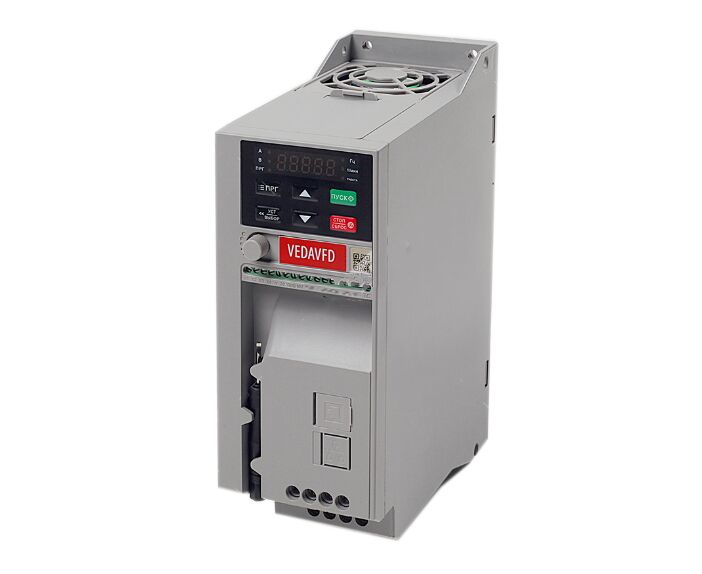

Когда требуемая задача перемещение - применяются частотные преобразователи VEDA VF-51 (мощности до 22 кВт). Данные преобразователи частоты простые в наладке, а также экономичны.
Если имеется задача управления приводом перемещения с иным протоколом связи, отличимым от Modbus RTU, то применяются частотные преобразователи VEDA VF-101.
Силовые опции
Для корректной работы преобразователей частоты в крановых применениях важно устанавливать дополнительные силовые опции. Ниже приведена таблица с наименованием и описанием.
| Наименование | Описание |
|---|---|
| Тормозные резисторы | Обязательны для привода подъема и перемещения. Используются для контролируемого торможения электродвигателя, защищая преобразователь частоты от перенапряжений во время динамического торможения. |
| Внешний тормозной модуль | Применяется для ПЧ 75 кВт и выше. |
| Моторный дроссель | Используется для увеличения длины кабеля двигателя и снижения du/dt. |
| Сетевой дроссель | Снижает гармонические искажения питающей сети, уменьшают воздействие от импульсных выбросов и несимметричного входного напряжения, увеличивает срок службы и надежности работы преобразователя частоты. |
| DC дроссель | Дополнительная опция гармонических искажений и колебаний питающей сети в звене постоянного тока. |
| ЭМС фильтр | ЭМС фильтр для улучшения характеристик электромагнитной совместимости. Соответствует категории С2. Для объектов с повышенными требованиями по ЭМС. |
Функциональные опции к преобразователям частоты VF-302C Crane Drive и VF-101 Basic Drive
| Заказной код | Описание |
|---|---|
| PBC00005 | VF-101 Энкодерная опция 5В |
| PBC00006 | VF-101 Энкодерная опция 12В |
| PBC00019 | Панель оператора для тормозного модуля |
| PBC00011 | Внешний графический пульт оператора |
| PBC00004 | Опция расширения входов/выходов |
| PBC00002 | Опция Profibus |
| PBC00003 | Опция Profinet |
| PBC00008 | Опция CANopen |
| PBC00009 | Опция EtherCat |
| PBC00018 | Опция Modbus TCP/IP |
Все необходимое оборудования можете найти в руководстве по проектированию VF-302C Crane Drive, либо обратиться к нашим техническим специалистам за подбором частотных преобразователей и опций для вашего применения.
