Как выбрать устройство плавного пуска veda mcd

enter image description here

Устройства плавного пуска (УПП) VEDA MCD — современные и надежные устройства для управления запуском и остановом электродвигателей в промышленности. Они позволяют существенно снизить нагрузку на электродвигатель и электросеть, предотвращая механические и электрические повреждения, продлевают срок службы оборудования и повышают стабильность технологических процессов.

Основные серии устройств плавного пуска

Семейство УПП VEDA включает несколько серий, учитывающих разные диапазоны мощностей и функциональные требования:

Серия Диапазон мощности (кВт) Основные особенности Напряжение питания Управляющее напряжение Интерфейсы и доп. функции
MCD1 0,37 – 75 Компактное универсальное устройство с байпасом, подходит для однофазных и трехфазных двигателей 220 В однофазное, 380 В трехфазное 24 В или 220 В Встроенный RS-485 (Modbus RTU), основные защиты, 1 DI, 2 RO
MCD2 7,5 – 450 Универсальное многофункциональное, расширенные входы/выходы, пульт оператора, форсированный пуск, кривые разгона 380 В трехфазное 220 В RS-485 (Modbus RTU), 4 DI, 1 AI, 3 RO, расширенные защиты
MCD3 30 – 500 Многофункциональное, поддержка профибас и расширенного журнала событий, механический тормоз 380 В трехфазное 220 В RS-485 (Modbus RTU), Profibus, 3 DI, 3 спец. входа, 1 AI, 3 RO, 2 набора параметров
MCD4 1,5 - 55 Универсальность, компактность, встроенный байпас 380 В трехфазное 24 В или 220 В Установка да Din-рейку
MCD5 7,5 – 400 (до 690 В) Высокая мощность, расширенные функции управления и защиты, интеграция в Ethernet-сети, графический дисплей 380–690 В трехфазное 220 В PROFIBUS, Modbus RTU, Modbus TCP, Profinet, Ethernet IP, расширенные входы/выходы

Ключевые критерии выбора устройства плавного пуска:

  1. Мощность электродвигателя и доступный мощностной диапазон в конкретной серии.

    Определите мощность вашего электродвигателя и выберите соответствующую серию УПП, подходящую по диапазону мощности.

  2. Тип и напряжение питания двигателя

    Учитывайте, работает ли оборудование на 1-фазном (230 В) или 3-фазном (400 В, 690 В) напряжении, чтобы выбрать модель с нужным входным напряжением.

  3. Необходимый набор функций

    Если требуется базовый плавный пуск/останов без излишеств, подойдет серия MCD1. Для комплексных применений с тонкой настройкой кривых запуска, расширенной диагностикой, интеграцией в АСУ ТП рекомендуются серии MCD2, MCD3 или MCD5.

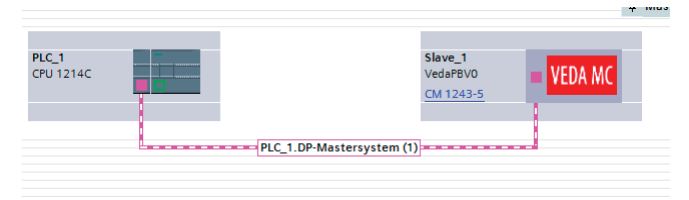

  4. Интерфейсы связи и интеграция в системы АСУ ТП

    Для подключения к системам управления автоматикой важны наличия RS-485 с поддержкой протокола Modbus RTU (все серии), а для сложных SCADA-систем — дополнительные протоколы Ethernet, PROFIBUS и др., доступные в сериях MCD3 и MCD5. enter image description here

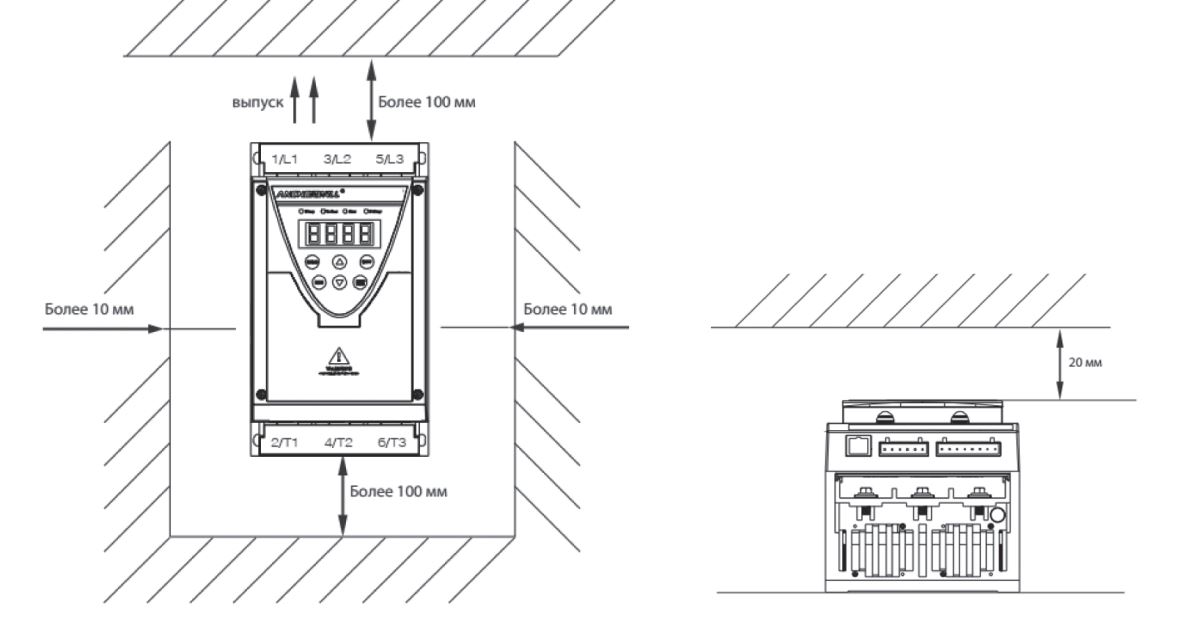

  5. Среда эксплуатации и степень защиты

Обычно устройства имеют степень защиты IP20 или IP21, что подходит для установки в щитах в производственных помещениях. При агрессивных условиях нужна дополнительная защита. enter image description here

  1. Дополнительные возможности

    Наличие встроенного байпаса в базовой серии MCD1 снижает потери при работе. Более продвинутые модели предлагают расширенные защитные функции: контроль термисторов, ограничение пускового тока, диагностика, журнал событий, возможность подключения внешних пультов управления.

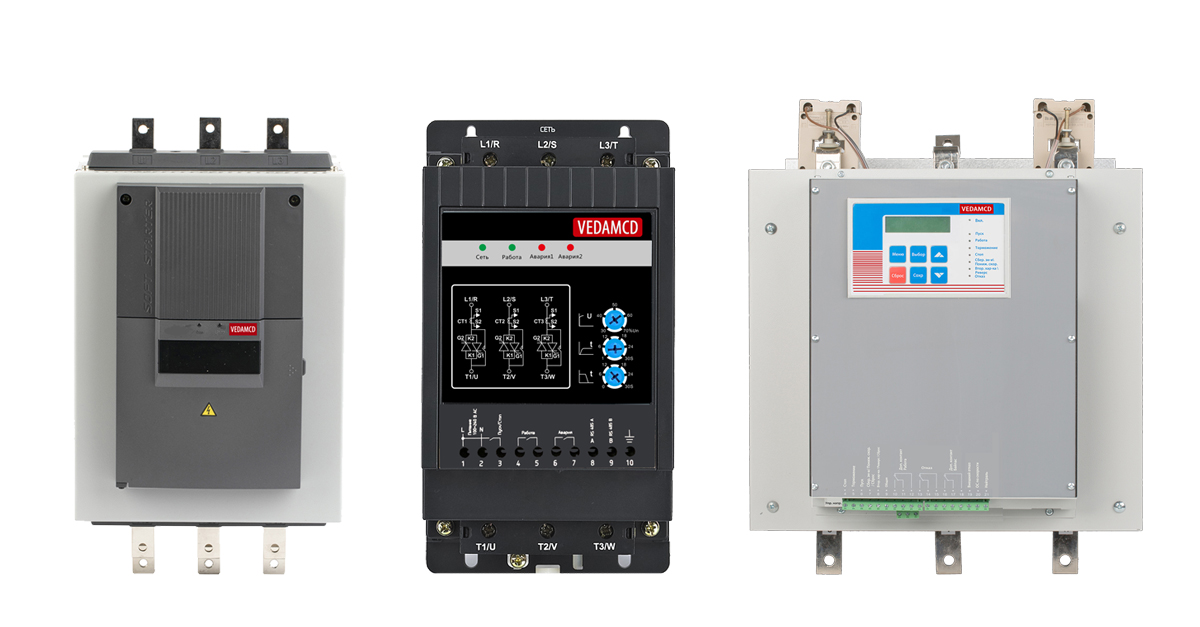

Пример правильного выбора УПП для конкретных применений

enter image description here

Для насосного оборудования небольших мощностей (до 75 кВт), где нужна надежность и простой ввод в эксплуатацию — выбирайте VEDA MCD1.

Для компрессоров и крупных вентиляторов с мощностью до 450 кВт и необходимостью продвинутых функций — оптимально подойдет VEDA MCD2.

Для сложных приводных систем с интеграцией в промышленные сети и расширенной диагностикой — используйте VEDA MCD3.

Для мощных приводов с требованием к передовым коммуникациям и масштабным управлением — выбор за VEDA MCD5.

enter image description here

Вывод

Выбор устройства плавного пуска должен базироваться на технических характеристиках электродвигателя и условиях применения, а также на необходимом функционале и возможностях интеграции с автоматизированной системой управления. Устройства обладают широким модельным рядом, что позволяет точно подобрать решение под конкретные задачи промышленного производства. Профессиональный подбор и настройка УПП обеспечит надежный, экономичный и безопасный запуск электродвигателей, снизит износ оборудования и повысит эффективность технологических процессов. Если необходима помощь в техническом подборе модели или консультация по установке и эксплуатации, всегда готовы оказать поддержку на профессиональном уровне.
