Применение Siemens LOGO с визуализацией на панель Weintek

enter image description here

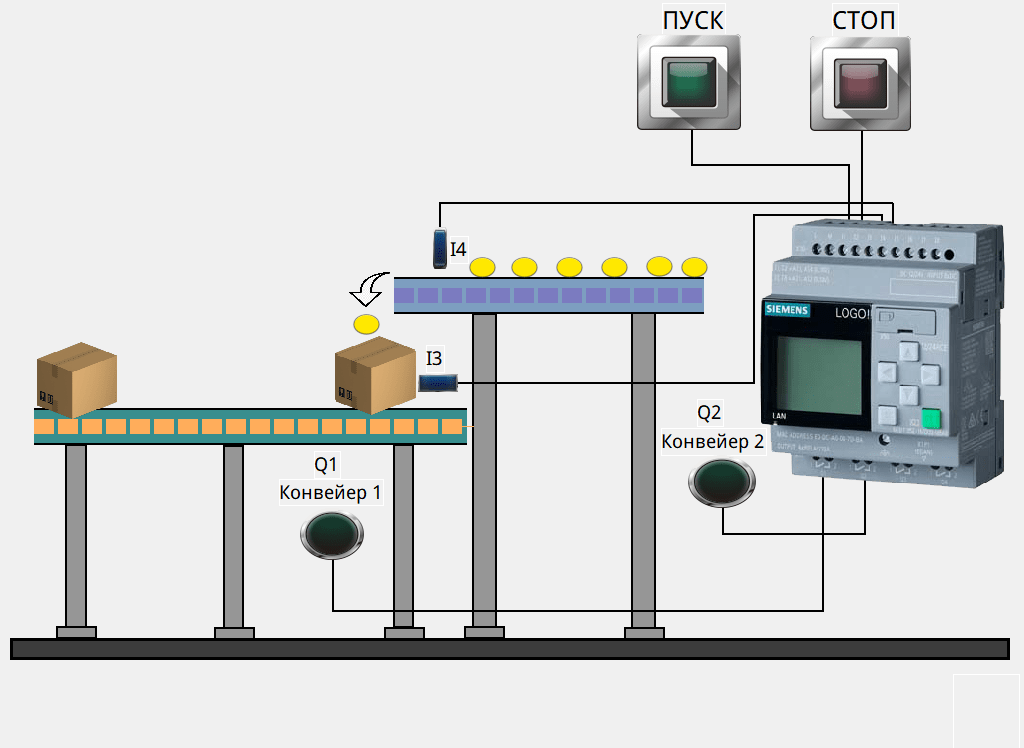

Рассмотрим пример проекта на программируемом реле Siemens LOGO c визуализацией на операторскую панель Weintek cMT 3090. К дискретным входам реле подключим кнопки управления, и фотоэлектрические датчики Omron I3, I4, служащие для определения наличия коробки в зоне загрузки шаров, и подсчета их количества. К дискретным выходам подключены лампочки Q1, Q2, сигнализирующие о включении конвейера подачи коробок, и подачи шаров.

Для того, чтобы связать Siemens LOGO с операторской панелью Weintek по Ethernet, необходимо сделать следующее:

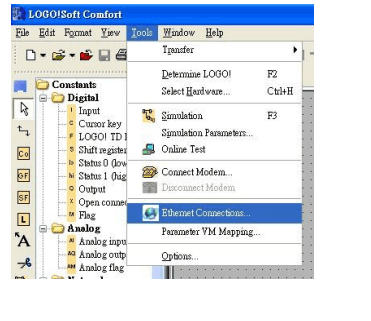

  1. Зайти в программное обеспечение Soft Comfort и выбрать Tools -> Ethernet Connections

enter image description here

  1. Щелкнуть правой кнопкой мыши по ”Ethernet Connections” и нажать добавить соединение ”Add connections”

enter image description here

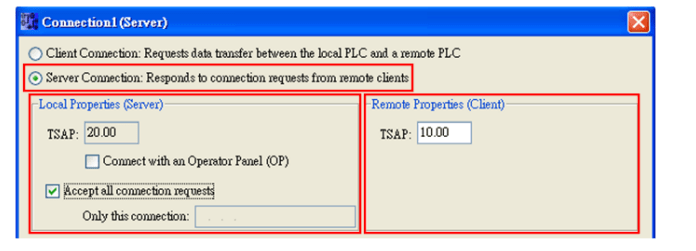

  1. Настроить сервер

  • Дважды щелкнуть "Соединение 1", затем выбрать "Соединение с сервером"

  • Поставить галочку "Принять все запросы соединений" для подключения к любому IP

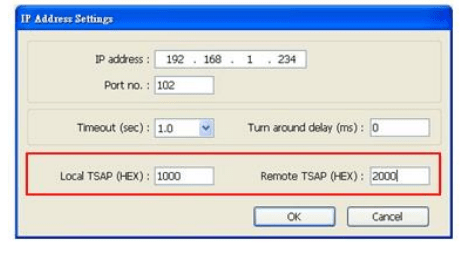

  • В окно удаленного TSAP установить значение "10.00"

enter image description here enter image description here

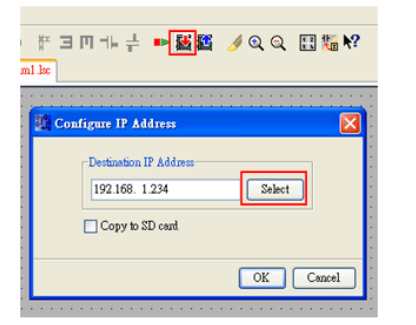

  1. После завершения настройки загрузить проект в программируемое реле Siemens LOGO.

enter image description here

Подадим команду на пуск, включается конвейер 1, коробка начинает перемещаться. Доехав до конца, срабатывает датчик I3, конвейер останавливается, и автоматически включается конвейер подачи шаров. Как только 5 шаров упадет в коробку, конвейер 2 выключится, и снова включится конвейер подачи коробок. Цикл повторяется.
