Силовые опции для преобразователей частоты

На сегодняшний день преобразователи частоты Danfoss находят широкое применение в области автоматизации. Осуществление ПИ-регулирования, плавных пусков, а так же различных защитных функций - делает частотные преобразователи современным решением в широком спектре задач. Но помимо положительных качеств, имеются и отрицательные воздействия преобразователей частоты на питающую линию. ШИМ преобразователя частоты генерирует большой диапазон высших гармоник, что приводит к неполадкам систем КИПиА, повреждению изоляции электродвигателя, а так же к разрушению его подшипников.

На рисунке 1 приведена схема преобразователя частоты с защитными элементами.

enter image description here Рисунок 1- Преобразователь частоты с защитными элементами

  1. Сетевой дроссель - устройство, устанавливающееся между электрической линией и частотным преобразователем.

Защитные функции и особенности сетевых дросселей:

  • Несет защиту от высоких гармоник (5,7,11 и т.д.).
  • Защищает ПЧ от скачков напряжения в линии
  • Защищает ПЧ от искажения фаз
  • Снижает возрастание токов к.з. в выходных цепях ПЧ
  • Увеличивает период работы конденсаторов, которые находятся в звене постоянного тока

enter image description here Рисунок 2 - Сетевой дроссель

  1. Фильтры ЭМС - устройство для защиты и электромагнитной совместимости всех устройств, подключенных к этой же линии электроснабжения от влияния помех, источником которых является преобразователь частоты. Фильтры ЭМС уменьшают уровень помех в широком диапазоне частот 150 кГц-30 мГц.

enter image description here

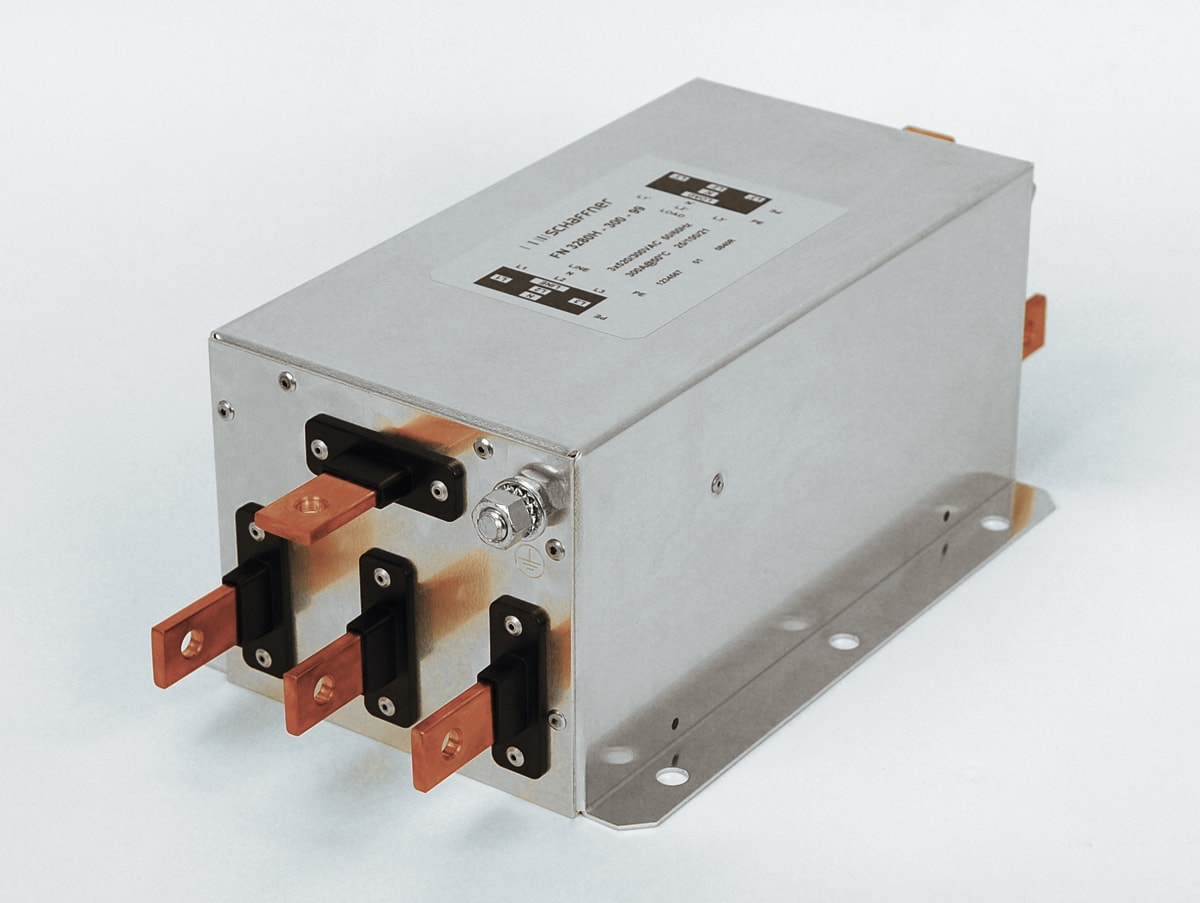

Рисунок 3 - ЕМС фильтр

  1. Дроссель du/dt - устройство, устанавливающееся между электродвигателем и частотным преобразователем и служит для защиты изоляции электродвигателя от скачков напряжения большой амплитуды с высокой скоростью нарастания обусловленных эффектом "нарастания волны". Более результативны при короткой протяженности кабеля электродвигателя и не высокой частоте ШИМ.

Защитные функции и особенности дросселей du/dt:

  • Увеличивает надежность и долговечность электродвигателя
  • Ограничивает крутизну нарастания напряжения du/dt
  • Подавляет электромагнитные помехи в диапазоне частот от 1 до 30Мгц.

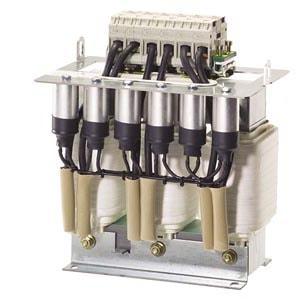

enter image description here Рисунок 4 - Дроссель du/dt

  1. Моторный дроссель- устройство, устанавливающееся между электродвигателем и частотным преобразователем. Обладает большей индуктивностью нежели дроссель du/dt, что позволяет его эксплуатировать при большей длине кабеля и большой частоте переключений, а так же защищает электродвигатель от негативного влияния ШИМ частотного преобразователя.

Защитные функции и особенности моторных дросселей::

  • Увеличивают надежность и долговечность электродвигателя
  • Ограничивают крутизну нарастание напряжения du/dt
  • Подавляют электромагнитные помехи
  • Уменьшают амплитуду перенапряжения на клеммах электродвигателя
  • Уменьшают уровень шума электродвигателя.

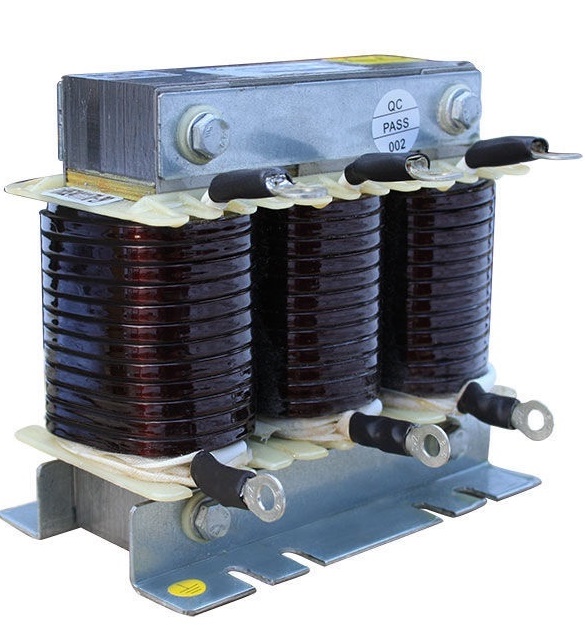

enter image description here Рисунок 5 - Моторный дроссель

  1. Синус-фильтр. Изменяет импульсное напряжение инвертора ШИМ на синусоидальное напряжение, ограничивает влияние частотного преобразователя на электродвигатель и питающий кабель. Устанавливаются между преобразователем частоты и электродвигателем.

Защитные функции и особенности Синус-фильтров:

  • Улучшают качество выходного напряжения
  • Увеличивают надежность и долговечность электродвигателя
  • Ограничивают крутизну нарастания напряжения и перенапряжения на клеммах электродвигателя
  • Дают возможность применять длинные неэкранированные кабели
  • Ограничивают подшипниковые токи и токи утечки на землю
  • Устраняют дополнительные потери в электродвигателе
  • Уменьшают уровень шума электродвигателя

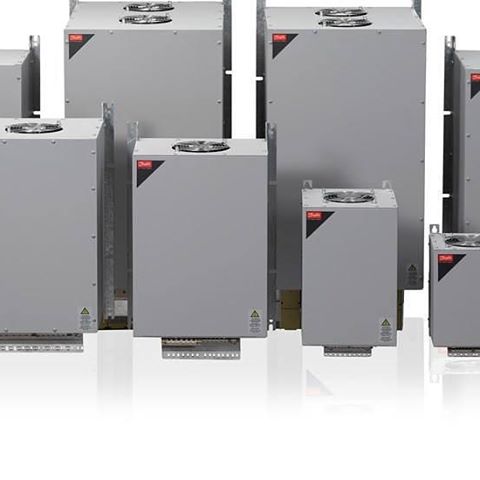

enter image description here Рисунок 6 - Синус-фильтр

  1. Ферритовые кольца. Устанавливаются на выходных клеммах частотного преобразователя, либо в соединительной коробке электродвигателя. В первом случае происходит снижение нагрузки на подшипники и электромагнитных помех от кабеля электродвигателя. При установке колец в соединительной коробке - снижается только нагрузка на подшипники.

Защитные функции и особенности ферритовых колец:

  • Применяются для снижения высокочастотных синфазных токов
  • Уменьшение износа подшипников.
  • Способствуют уменьшению высокочастотного излучения от кабеля электродвигателя, когда используют неэкранированные кабели.
  • Устраняют паразитные подшипниковые токи.

enter image description here

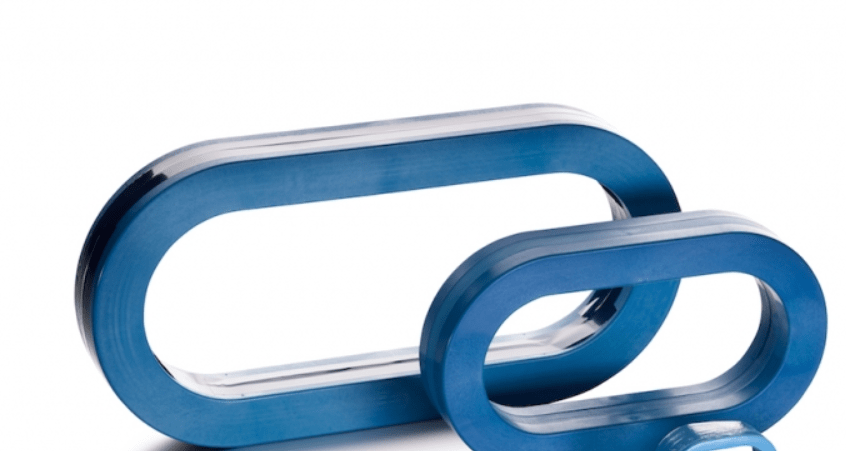

Рисунок 7 - Ферритовые кольца
