Инструкция по активации EasyAcces 2.0 в панелях Weintek
Подключить программируемую панель оператора Weintek и удаленно управлять ею возможно при помощи EasyAcces 2.0. Не требуется настройка маршрутизатора, знание IP адреса. Достаточно просто подключиться к интернету через локальную сеть, и управлять PLC, и другим подключенным оборудованием. Пользователь сам выбирает как осуществлять управление: через компьютер, либо мобильный телефон или планшет.

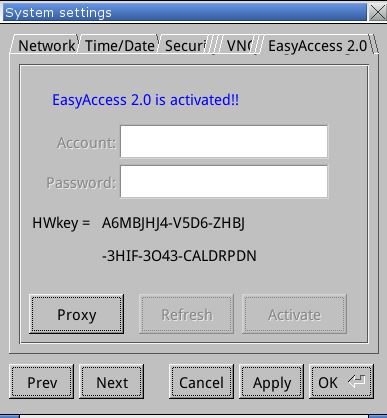

Рассмотрим подробно, как осуществить такое управление на практике. Для начала нужно подключить операторскую панель Weintek к сети питания, и зайти в "Settings" - "EasyAcces 2.0". Оттуда скопировать HWkey= A6MBJHJ4-V5D6-ZHBJ-3HIF-3O43-CALDRPDN.

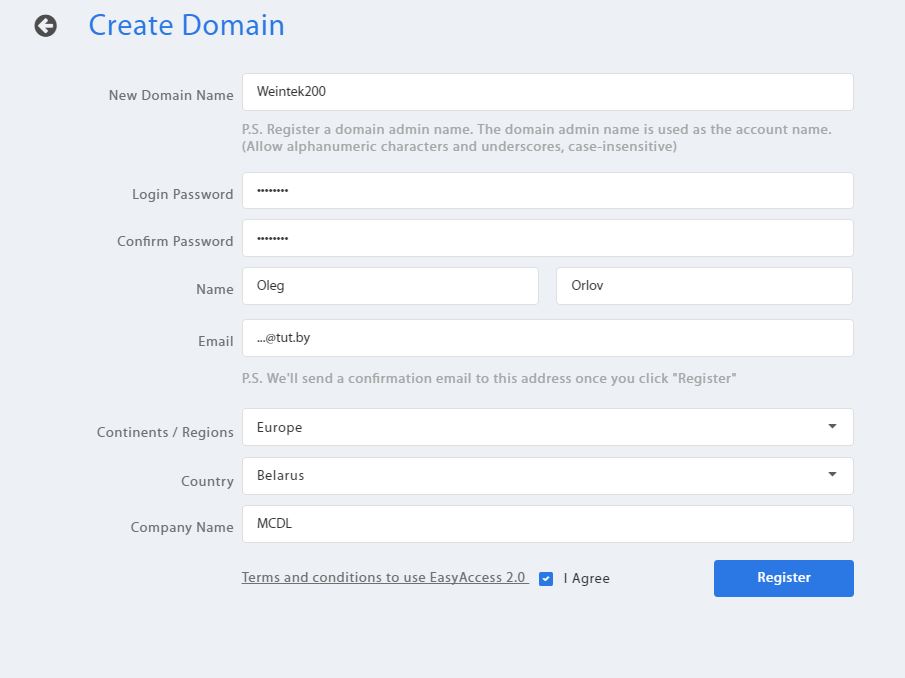

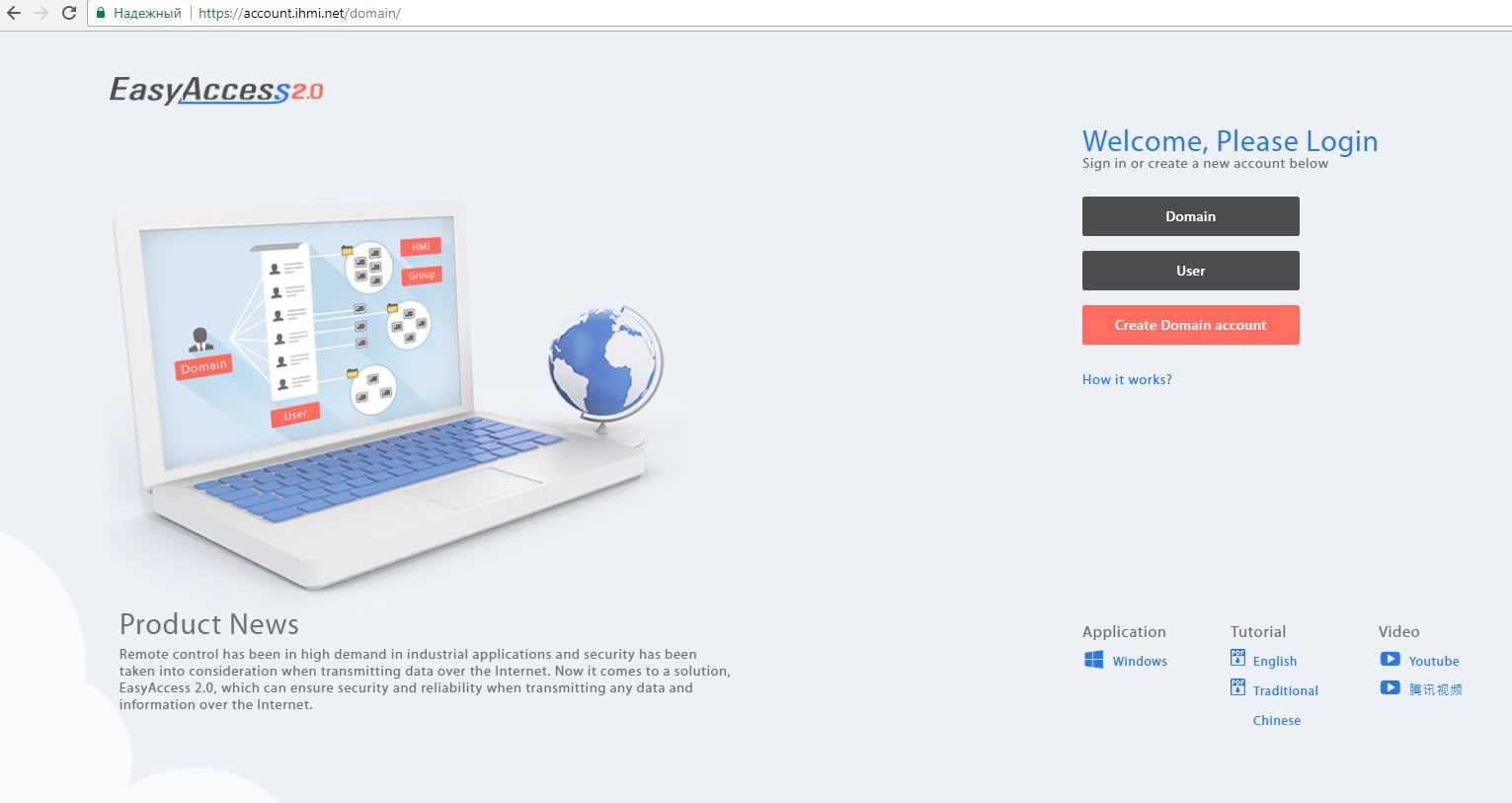

Далее перейти по адресу: https://account.ihmi.net/domain для регистрации программируемой панели. На сайте выбрать "Create Domain account". В появившемся окне заполнить ячейки, принять условия, и по окончании регистрации нажать кнопку "Register". На указанный email адрес при регистрации придет письмо с подтверждением аккаунта. Приложение EasyAcces 2.0 можно скачать на ПК либо мобильный телефон.
Рисунок 2,3 - Регистрация в EasyAcces 2.0

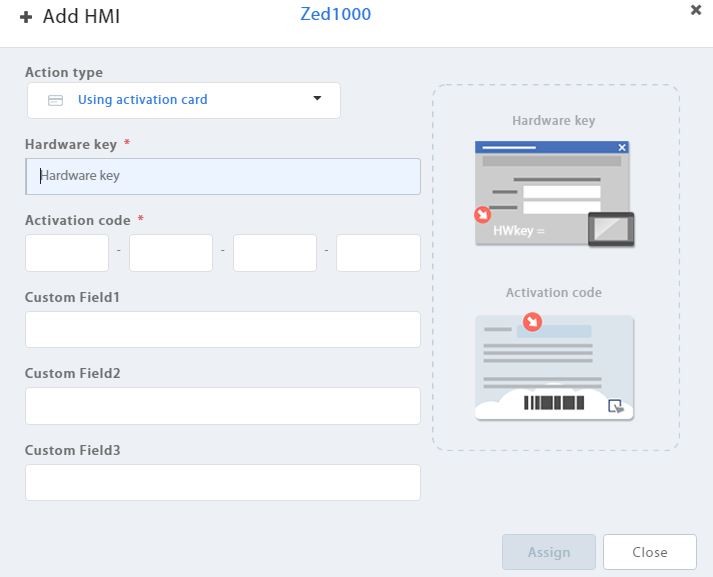

Далее следует нажать "Domain" и ввести указанное при регистрации имя домена с паролем. Войдя в свою учетную запись нажать "Devices" - "HMI List" - "Add HMI". В окне, которое появилось, ввести приобретенный лицензионный ключ карты активации лицензии, дающий право на неограниченное время использования удаленного доступа к операторской панели Weintek.
Рисунок 4 - Активация карты удаленного управления

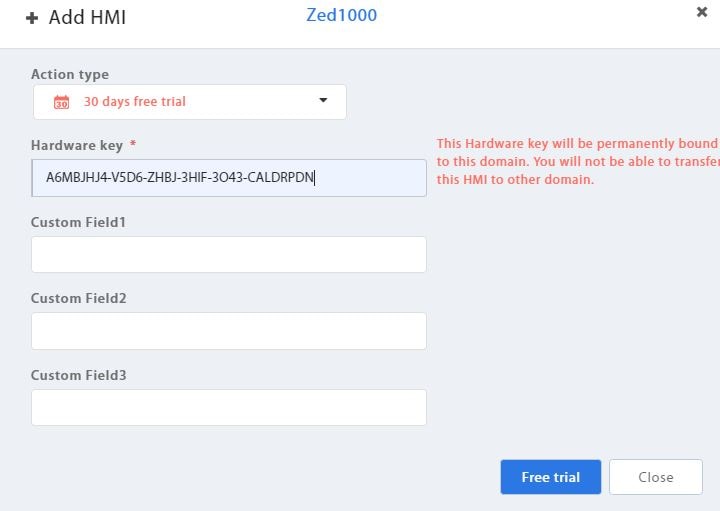

Для использования пробного периода 30 дней, следует выбрать "30 days free trial"- в окно "Hardware key" ввести записанный нами ранее HWkey= A6MBJHJ4-V5D6-ZHBJ-3HIF-3O43-CALDRPDN и нажать "Free trial".
Рисунок 5 - Регистрация пробной версии

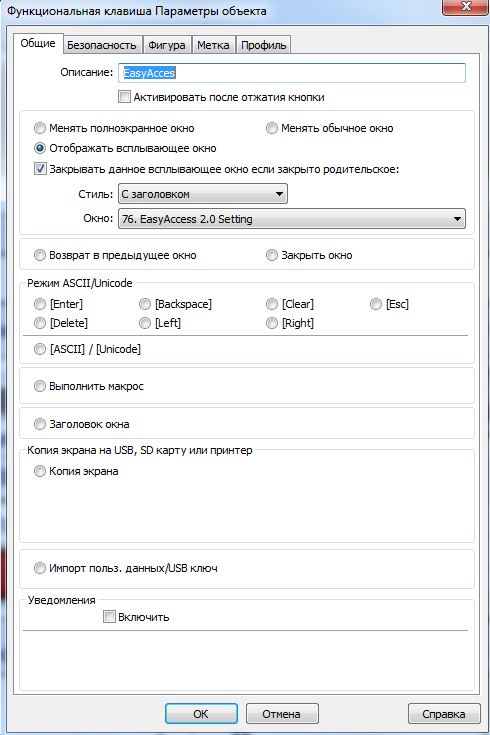

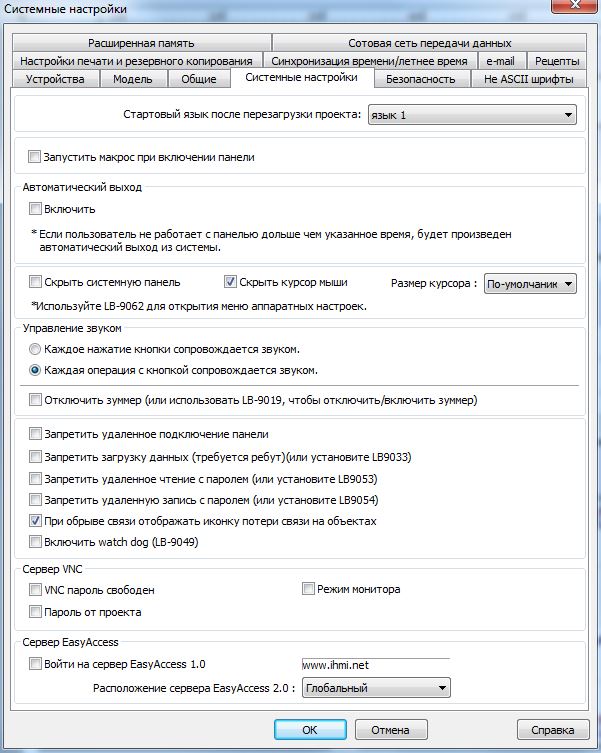

Запустим EasyBuilder Pro на ПК, откроем созданный ранее проект и зайдем в "Системные настройки" - "Расположение EasyAcces 2.0." выберем "Глобальный". Далее добавим "Функциональную клавишу" и в ячейке "Окно" выберем "76. EasyAcces 2.0. Settings" и поставим галочку "Отображать всплывающее окно".
Рисунок 6,7 - Добавление EasyAcces 2.0

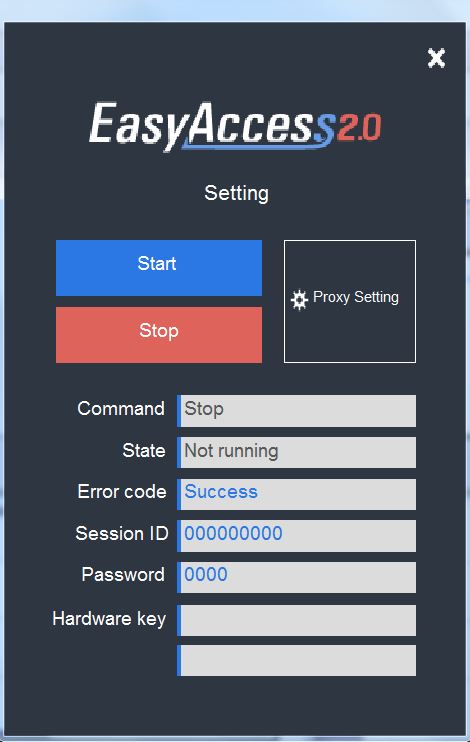

После компиляции и загрузки проекта в панель оператора, нажимаем на функциональную клавишу и в появившемся окне нажимаем старт.
Рисунок 8 - Запуск функциональной клавиши EasyAcces 2.0
В настройках операторской панели зайти в категорию "VNC server setting" - нажать "Start VNC multi-connection" - "Apply". Далее ввести любой password и confirm для входа в VNC server. Логин должен быть такой же как и пароль (к примеру: login 1, confirm 1).
Рисунок 9 - Настройка VNC server
Для удаленного управления панелью оператора с компьютера, скачаем приложение VNC Viewer с сайта:

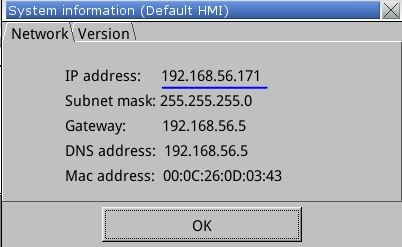

https://www.realvnc.com/en/connect/download/viewer. После установки запускаем, и в появившемся окне вводим IP адрес нашей панели, узнать его можно включив панель Weintek, перейдя в "System information".
Рисунок 10 - IP адрес панели Weintek

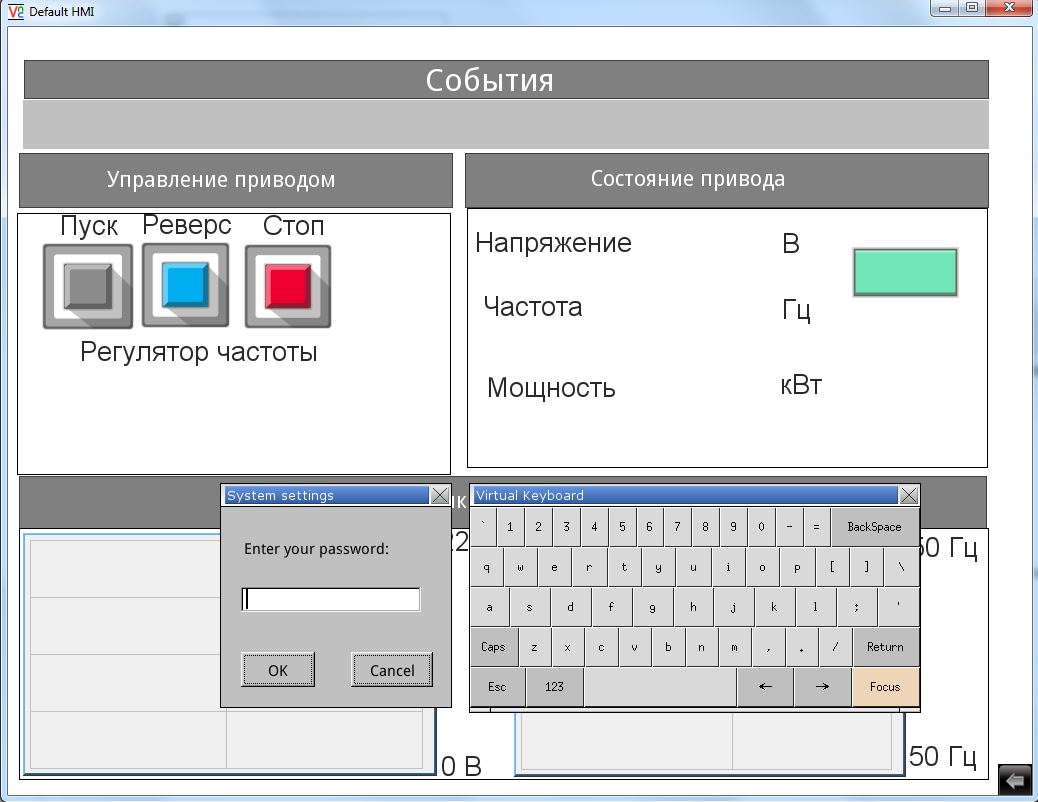

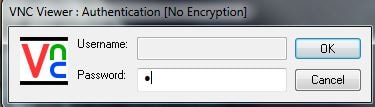

Как только ввели IP адрес, выскочит окно, в которое нужно ввести пароль (в нашем случае 1).
Рисунок 11 - Вход в VNC server
После успешного подключения к VNC серверу, на рабочем столе отобразится рабочая область программируемой панели Weintek (главный экран). В реальном времени мы сможем выполнять различные команды с панелью при помощи ПК.

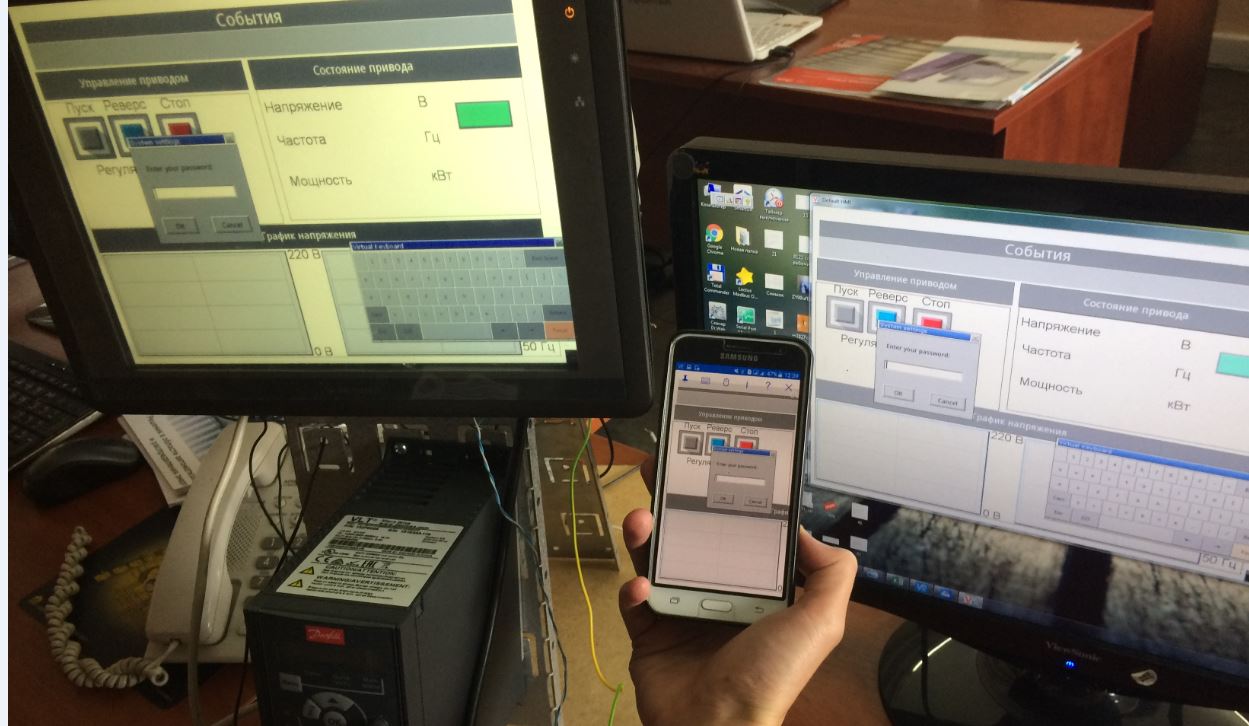

Рисунок 12 - Управление Weintek при помощи ПК

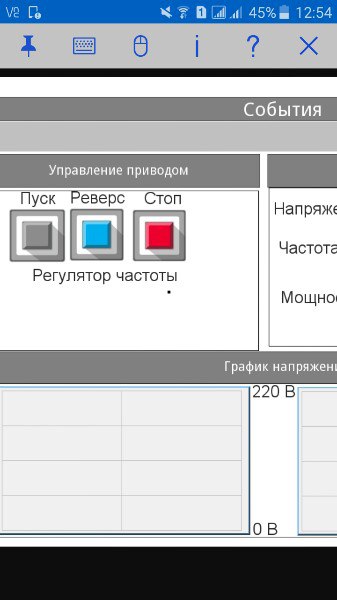

Для управления программируемой панелью оператора при помощи мобильного телефона либо планшета, следует скачать мобильное приложение EasyAcces 2.0 для Android. Войти при помощи ранее созданного нами аккаунта. Далее скачать мобильное приложение VNC Viewer, и запустить его. Потребуется ввести IP адрес панели, и пароль сервера VNC.
Рисунок 13 - Управление панелью Weintek с мобильного телефона
