Протокол Profinet. Управление преобразователем частоты Danfoss

Для того чтобы реализовать проект управления частотным преобразователем Danfoss) по протоколу Profinet, необходим файл общего описания станции (GSD), который содержит информацию, необходимую для конфигурирования Profinet устройства.

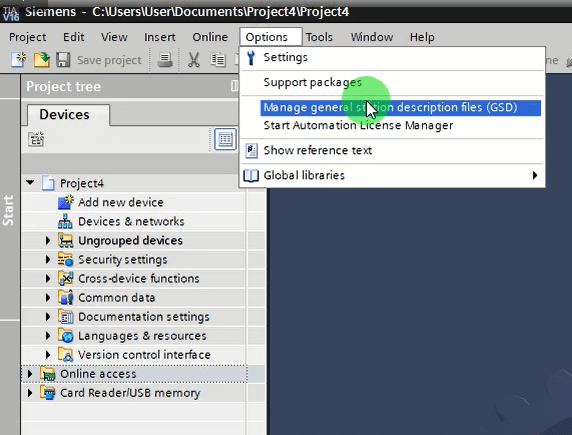

Запускаем ПО TIA Portal и переходим во вкладу: "Options" – "Manage general station description files (GSD)".

enter image description here

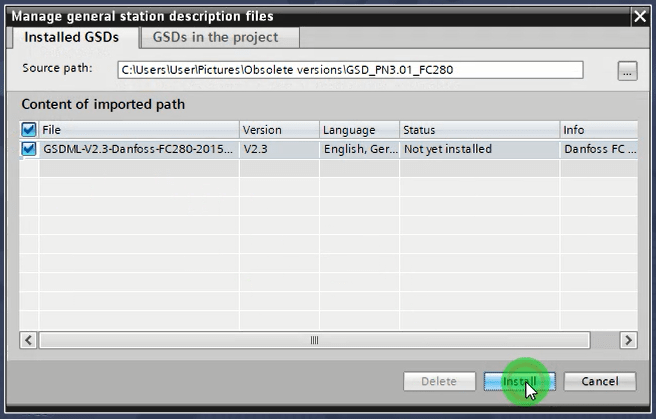

Указываем путь к заранее скачанному файлу GSD для серии преобразователей частоты Danfoss и нажимаем "Установить". В нашем случае это VLT Midi Drive FC-280.

enter image description here

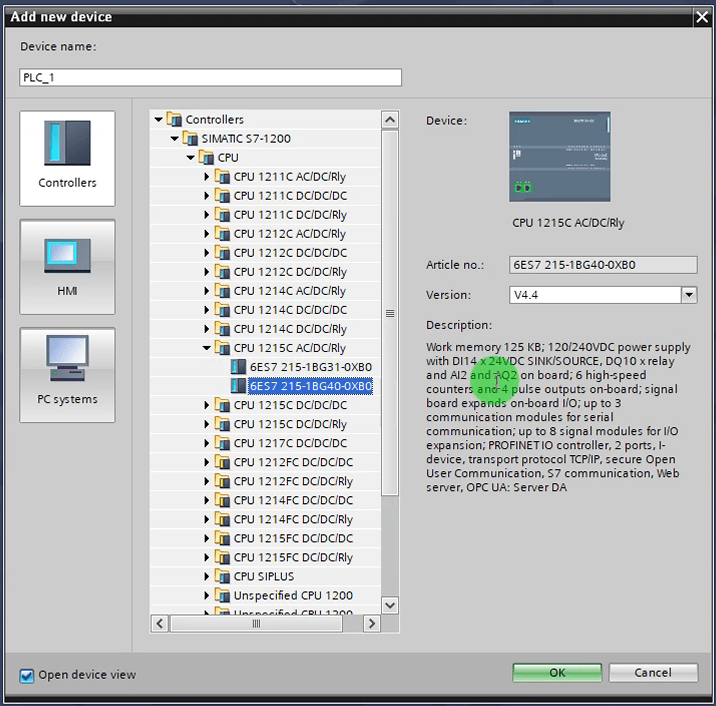

Добавляем PLC и нажимаем "ОК"

enter image description here

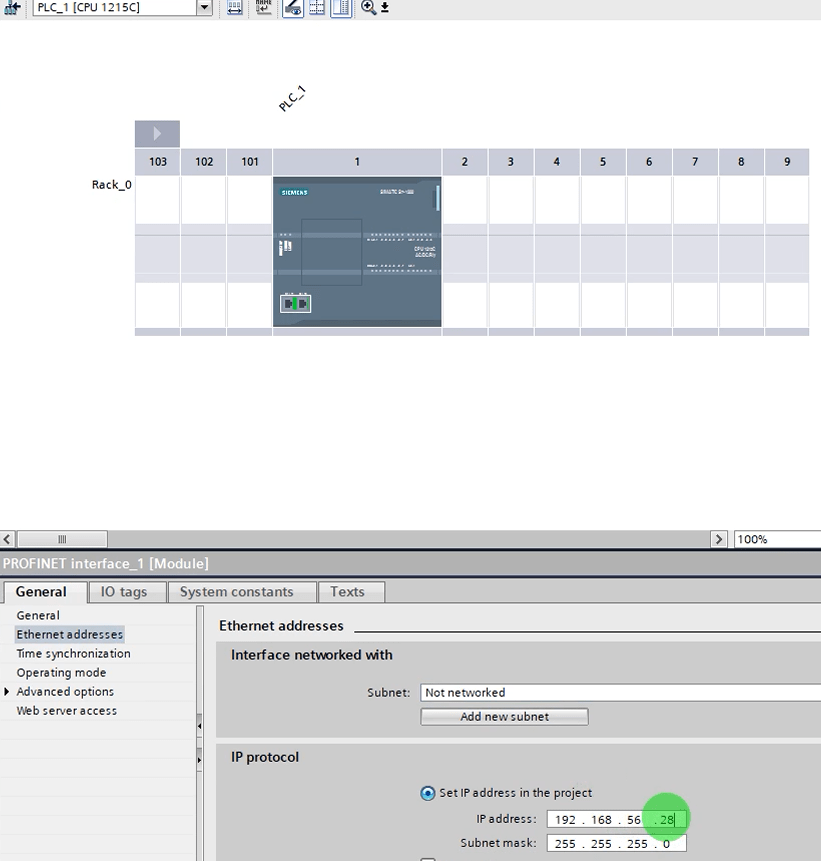

Присваиваем IP адрес нашему PLC

enter image description here

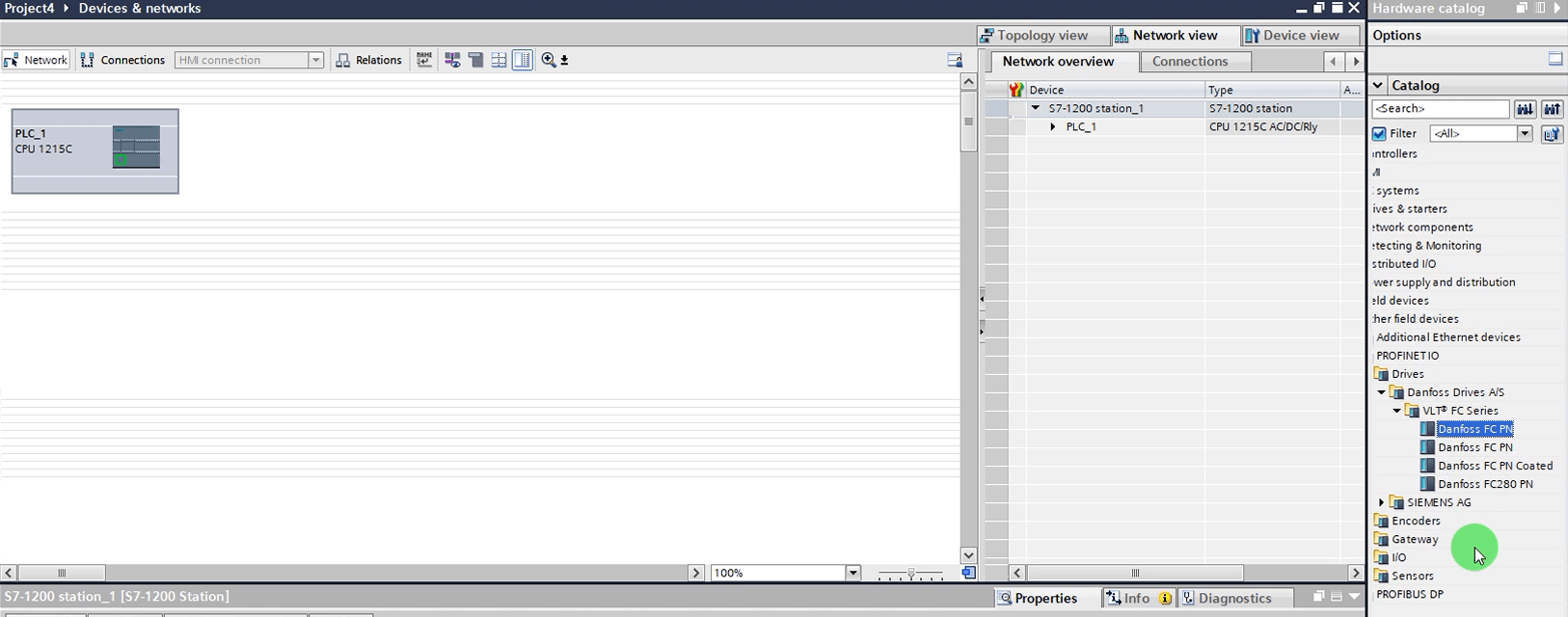

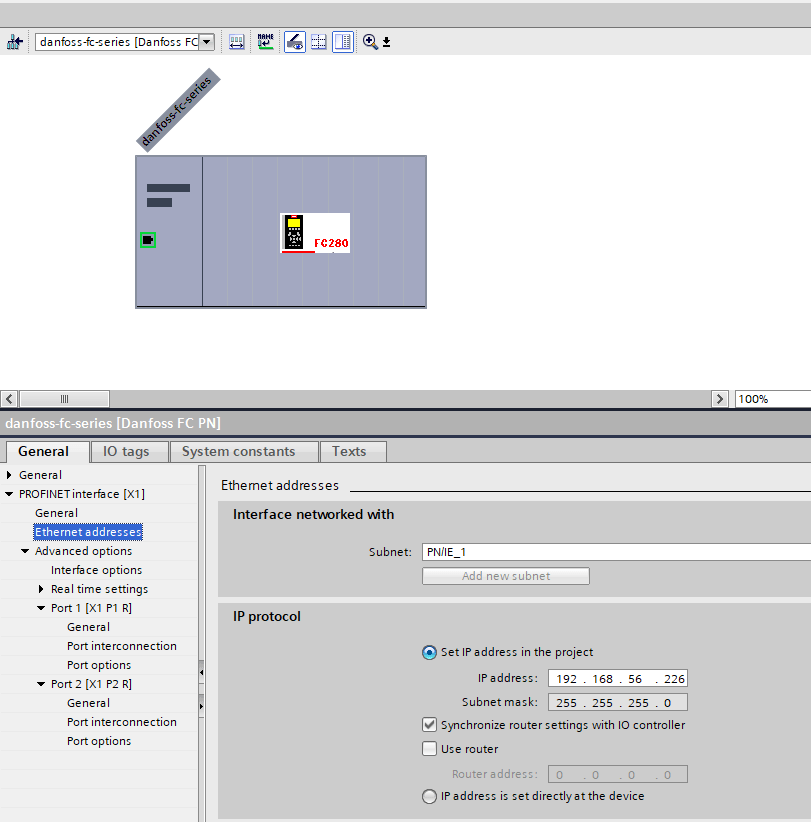

Переходим во вкладку "Network view", и добавляем наш частотный преобразователь. "Catalog" – "Drives" – "Danfoss Drives A/S" – "VLT FC Series" – "Danfoss FC PN"

enter image description here

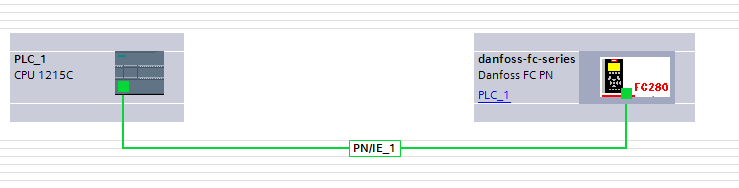

Соединяем между собой PLC и "чаcтотник"

enter image description here

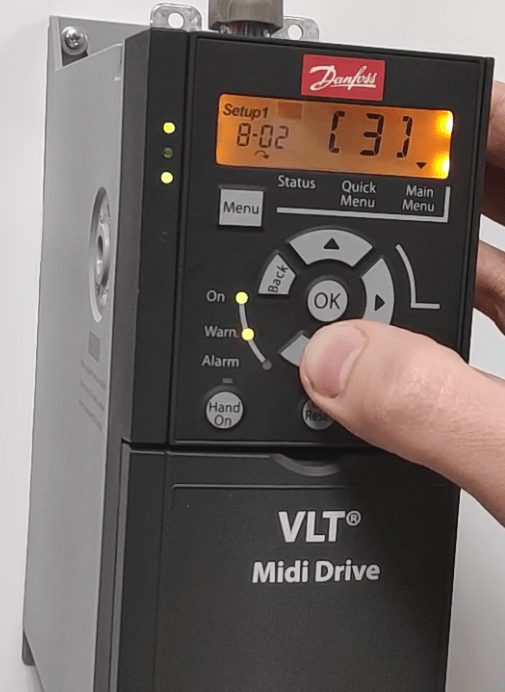

Далее переходим к настройкам связи частотного преобразователя. В параметре 8-02 Источник командного слова выбираем [3] Option A – Profinet

enter image description here

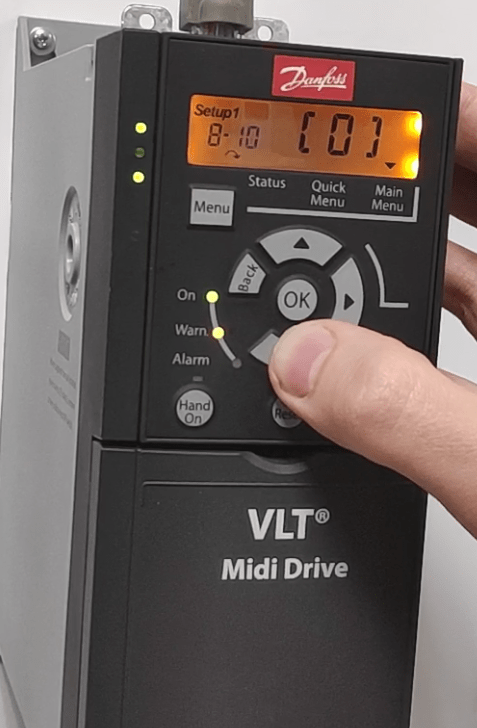

8-10 Интерпретация командного слова [0] – FC Profile

enter image description here

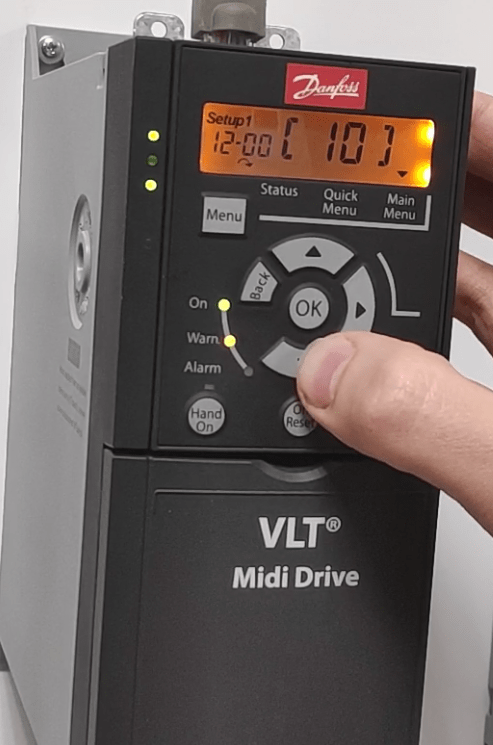

12-00 Назначение адреса IP выбираем [10] – DCP

enter image description here

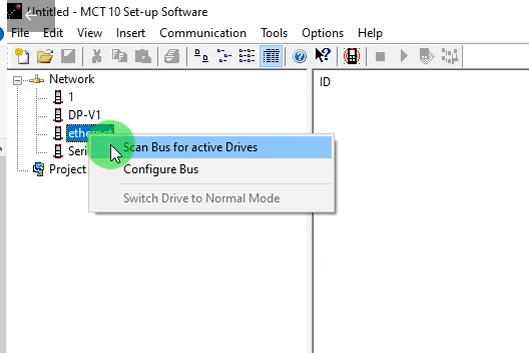

Переходим в программное обеспечение MCT10. Правой кнопкой мыши кликаем по ethernet – Scan Bus for active Drives.

enter image description here

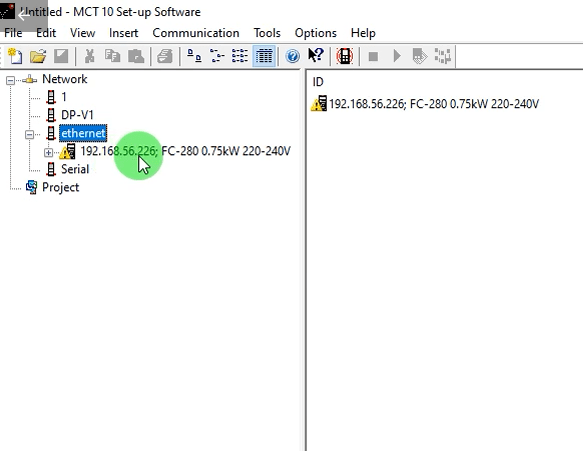

Появляется преобразователь частоты с полученным IP адресом enter image description here

Возвращаемся в Tia Portal, и кликаем по преобразователю частоты. Телеграммы для связи с преобразователем частоты приведены на следующей картинке:

enter image description here

Выбираем PP0 3 – 2/2 Words, Danfoss и перетягиваем в проект

enter image description here

Кликаем правой кнопкой мыши по частотному преобразователи и выбираем:

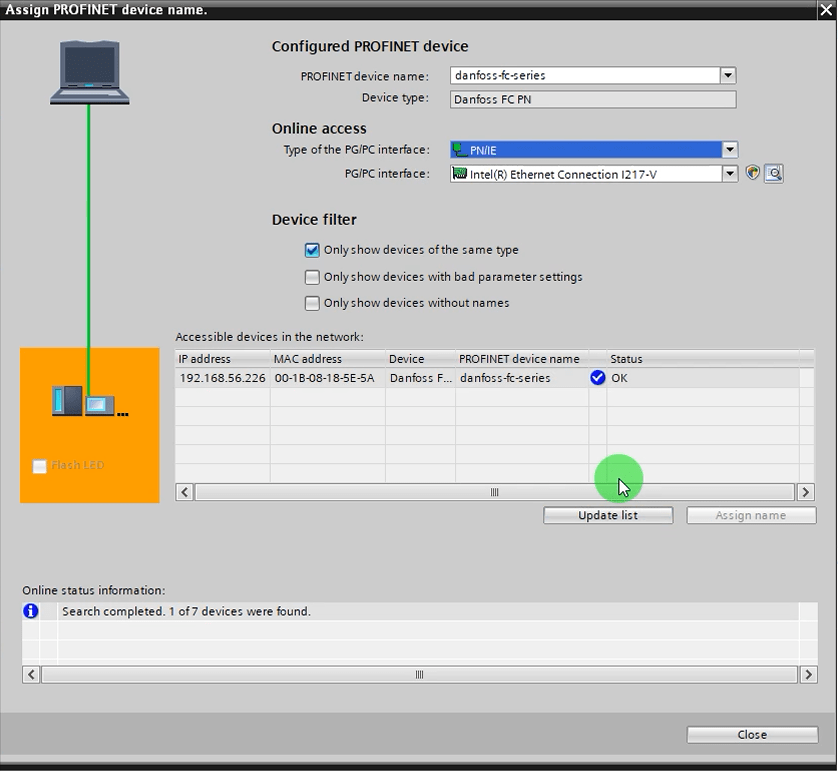

"Assign device name". Далее выбираем "Update list".

enter image description here

Загружаем проект в PLC.

Переходим в "Program blocks" и добавляем следующие элементы:

enter image description here

Команда Start будет иметь следующий вид: W#16#047c

enter image description here

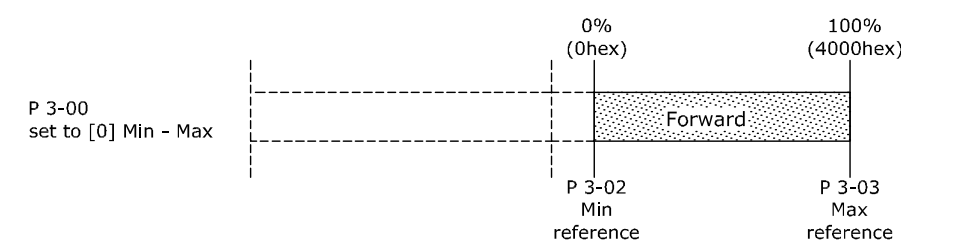

4000 hex соответствует числу в параметре 3-03 (Максимальное задание). В нашем случае 50 Гц.

Подадим команду W#16#2000 – 25 Гц

Подробную информацию можно получить в руководстве по программированию Profinet.

Загружаем проект в PLC и переходим в режим симуляции. Подаём 1 на M0.0, частотный преобразователь запускается и разгоняется до 25 Гц.
