Щит автоматики для управления насосной станцией в тепловом пункте
Устройство низковольтное комплектное серии 8S «Щит автоматики ЩА» предназначено для управления группами насосов в индивидуальном тепловом пункте.
Спецификация оборудования шкафа:
| Наименование | Тип | Производитель | Ед. изм. | Кол-во |
|---|---|---|---|---|
| Щит моноблочный 800х600х260 IP66 | DM256-826 | TEKPAN | компл. | 1 |
| Автоматические выключатели | Характеристика C | Сhint | шт. | 6 |
| Имп. блок пит. 240Вт, 10А | DRL24V240W1EN | Delta | шт. | 1 |
| Индикатор зеленый 230VAC | AD16-22D | - | шт. | 4 |
| Индикатор красный 230VAC | AD16-22D | - | шт. | 4 |
| Переключатель без подсветки,2 положения с фиксацией, чёрная | PB1S-10X/K, 1NO, 6A 230VAC/24VDC IP65 PB1S-10X/K | - | шт. | 2 |
| Мини-контактор 4kW | GJL1211001R8100 | ABB | шт. | 4 |
| Программируемое реле LOGO с клавиатурой и дисплеем | 6ED1052-1HB08-0BA2 | SIEMENS | шт. | 1 |
| Модуль расширения для LOGO 4DI/4DO | 6ED1055-1MB00-0BA2 | SIEMENS | шт. | 1 |
| Реле контроля уровня PZ-818 с датчиками | PZ-818 | - | шт. | 1 |
| Релейный модуль-1CO | RNC1CO060+SNB05-E-DA | Shenler | шт. | 2 |
| ПЧ VFD VF-101-PK75-0003-A-T4-E20-B-H | ABC00023 | VEDA | шт. | 2 |
| Oпция расширения входов выходов | PBC00004 | VEDA | шт. | 2 |
| Прочие устройства и материалы (монт. изд. и др.) | компл. | 1 |
Щит автоматики реализован на базе программируемого реле siemens LOGO! и частотных преобразователей VEDA серии VF-101 HVAC BASIC для управления группами насосов в тепловом пункте.
В системе управления предусмотрен режим регулирования двумя насосами с помощью одного преобразователя частоты с переключением моторов по наработке часов. Всего в проекте используется 4 насоса.

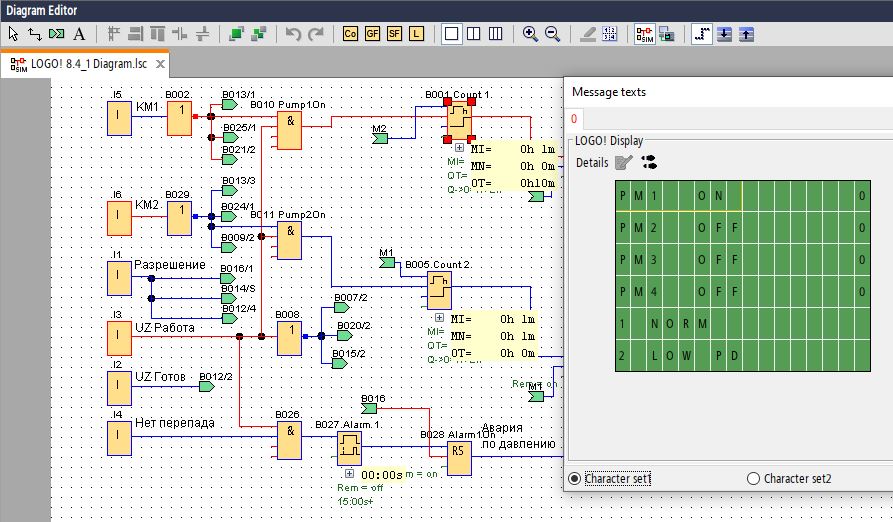

В данном решении применялся плк Siemens LOGO, так как преобразователи частоты VEDA серии VF-101 на данный момент не имеют встроенную функцию "переключение по моточасам", поэтому данный функционал и другие технологические решения реализовали с помощью программируемого реле сименс лого.

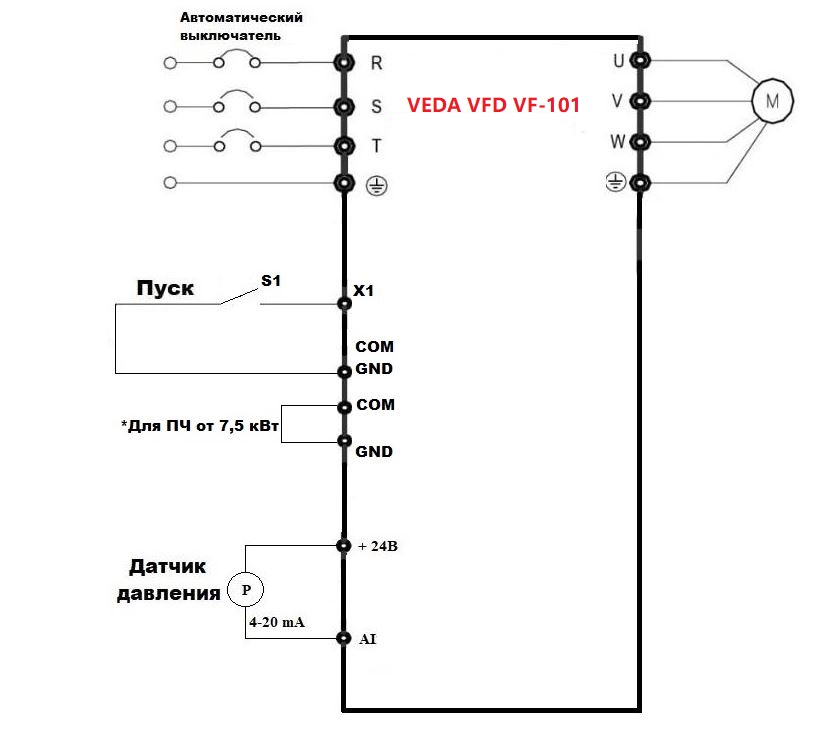

Поддержание давления в системе осуществляется с помощью датчиков давления с выходным сигналом 4..20мА и функции ПИД регулирования в преобразователях частоты.
Также в системе управления реализованы защиты от сухого хода, вывод аварийных сообщений на экран контроллера.
Пуск-стоп с индикацией выведен на лицевую сторону щита.
