Удаленное управление PLC Siemens через панель Weintek

enter image description here

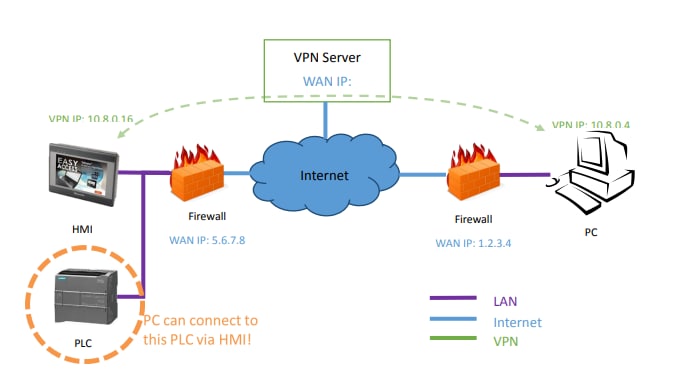

Функция "Pass-through" позволяет через приложение ПК, "EasyAccess2.0" при помощи панели оператора Weintek управлять дистанционно ПЛК.

Основные шаги по настройке данного функционала:

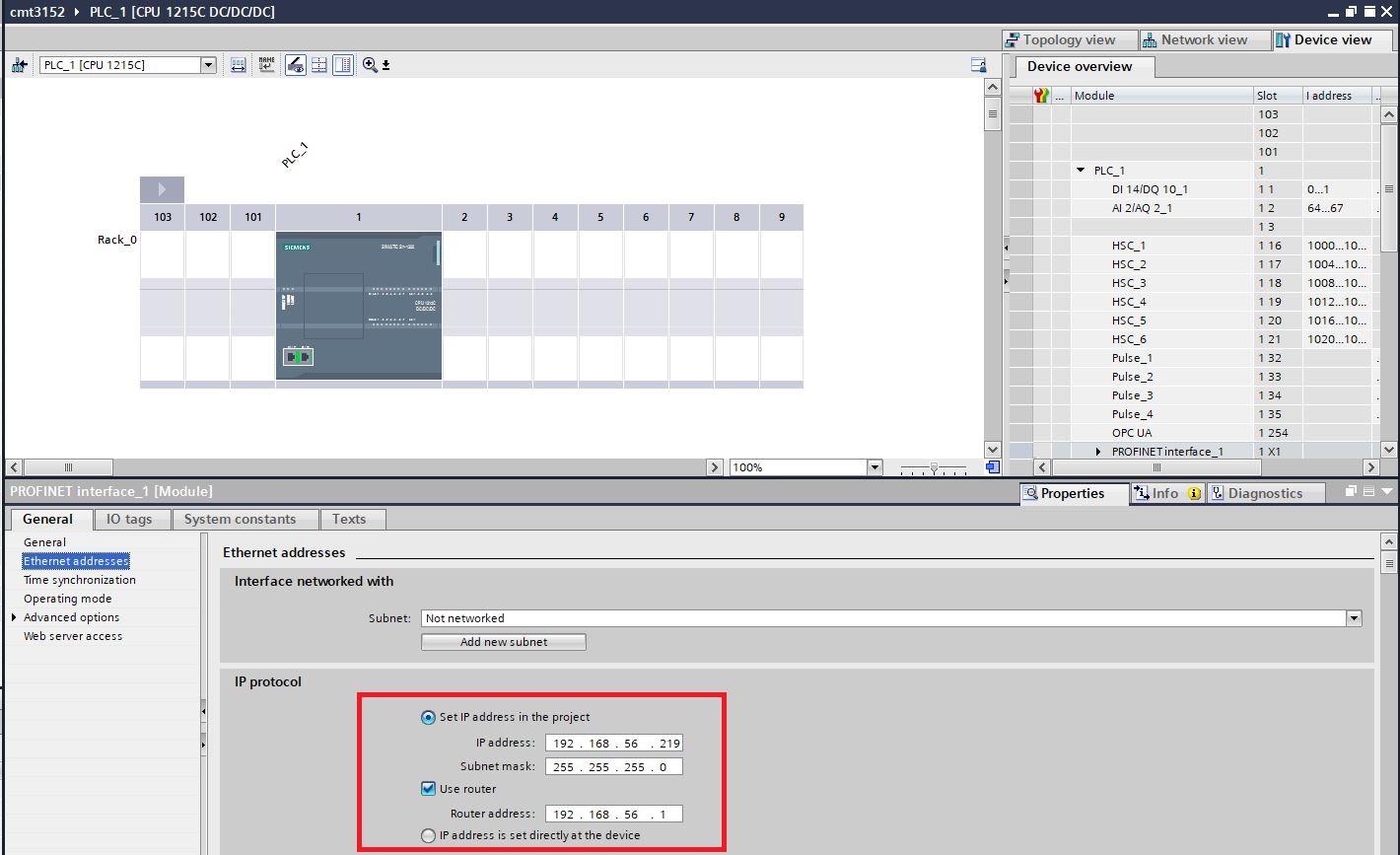

Присваиваем IP адрес 192.168.56.219 нашему PLC Siemens S7-1200. Cтавим галочку "Use router" и вводим IP адрес роутера 192.168.56.1 – загружаем в PLC.

enter image description here

В панели оператора Weintek cMT3152X создаем устройство Siemens c таким же адресом:

enter image description here

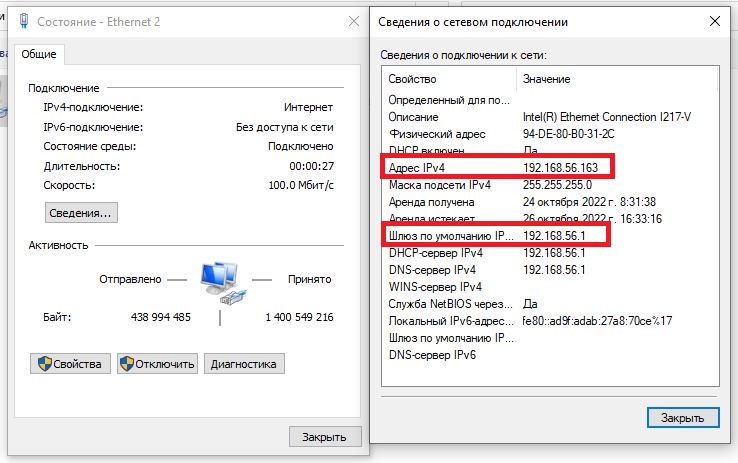

Сейчас ПЛК и панель находятся в одной подсети, подключение по сетевой карте.

enter image description here

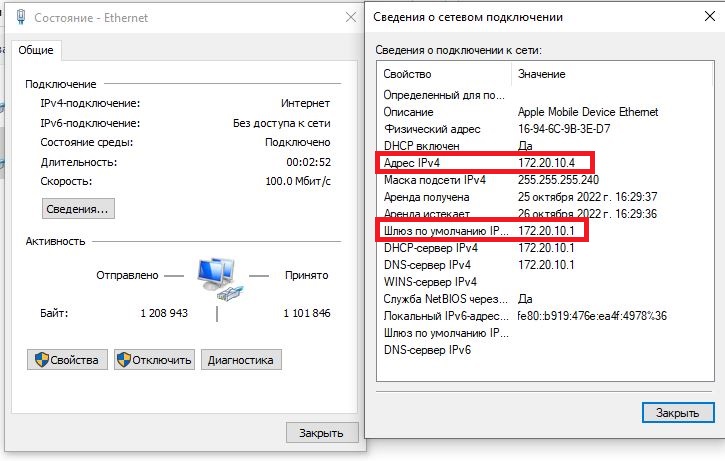

Далее за счет опции EasyAccess 2.0, мы осуществим удаленное управление PLC из другой подсети, находясь в любой точке мира. Подключение осуществим при помощи телефона (будет использован в качестве модема).

enter image description here

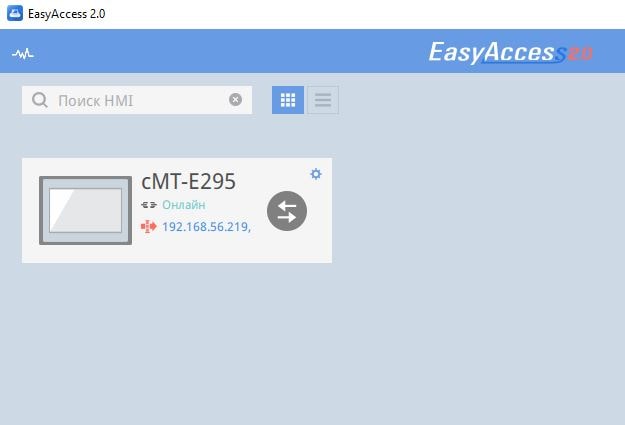

Запускаем EasyAccess 2.0, отображается наша панель управления

enter image description here

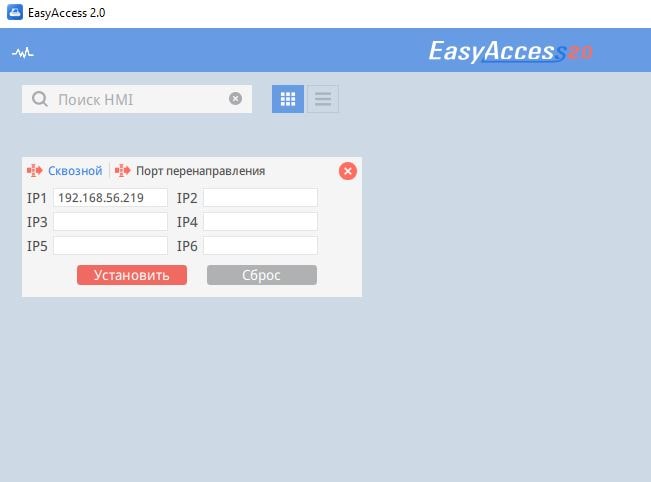

Нажимаем Pass-through и вбиваем IP адрес PLC S7-1200, нажимаем установить.

enter image description here

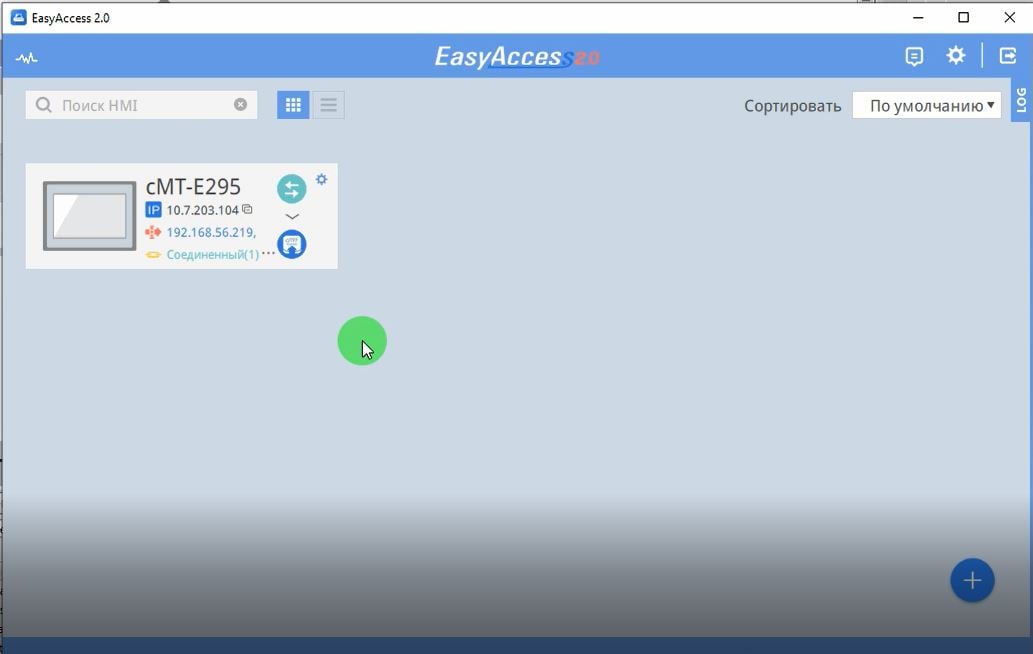

Кликаем на значок двух стрелок. Соединение установлено.

enter image description here

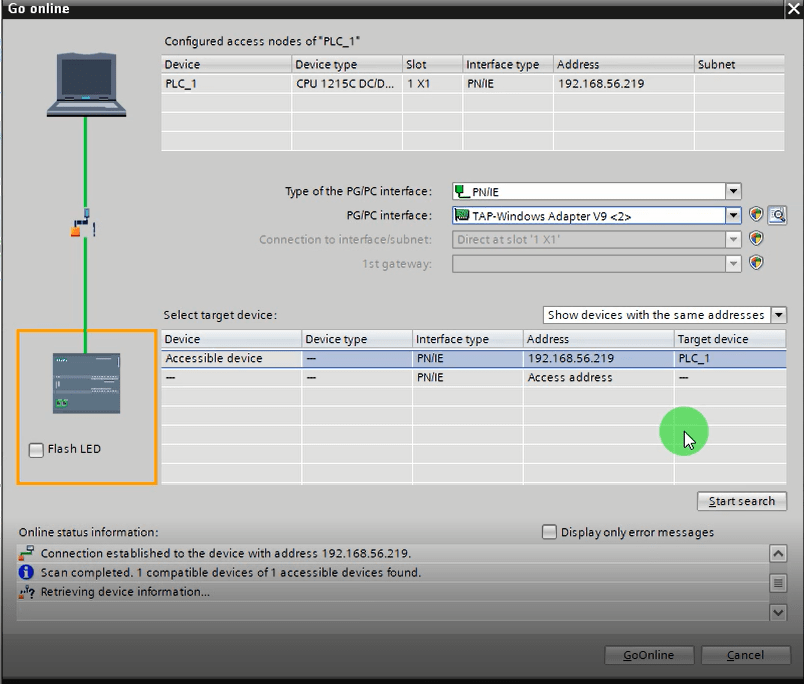

Далее подключаемся к нашему PLC, в сетевом соединении выбрав: TAP-Windows Adapter V9.

enter image description here

Теперь настроив оборудование и отгрузив заказчику, нет необходимости выезжать на объект в случае нештатных ситуаций. Возможно удаленное редактирование программы и "перезаливка" проекта в PLC.
