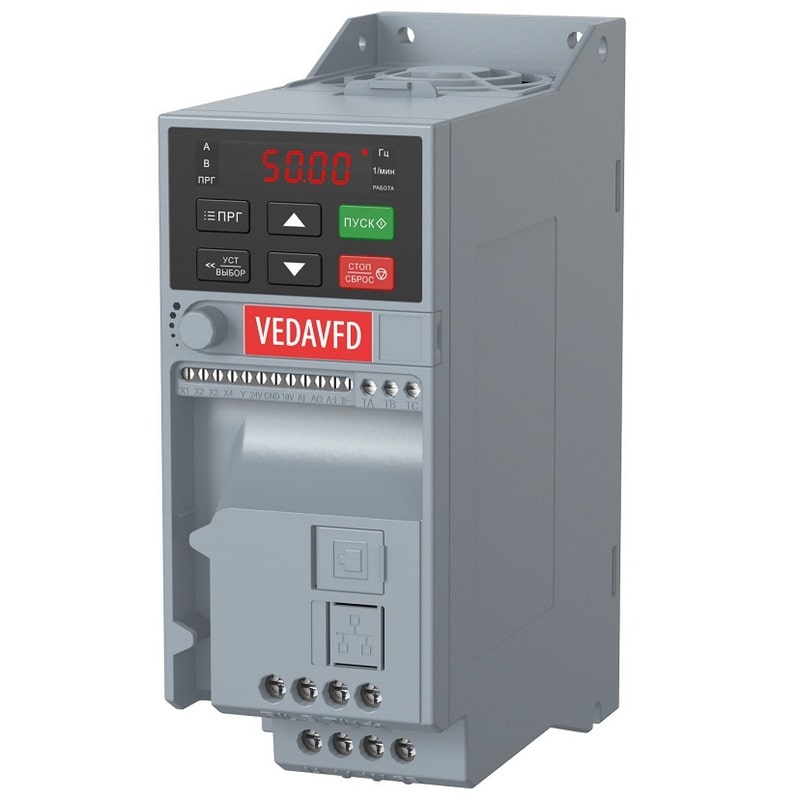

VEDA VF-51: Режим поддержания постоянной температуры
В данной статье осуществим настройку преобразователя частоты VEDA VF-51 для автоматического поддержания температуры вентилятора. Задание в цифровом виде.
Вначале следует осуществить подключение и настройку согласно руководству по эксплуатации к преобразователю частоты.
Для ввода VF-51 Micro Drive в эксплуатацию необходимо выполнить следующие действия:
- Выполнить монтаж с соблюдением правил безопасности.
- Проверить параметры электродвигателя.
- Убедиться в отсутствии пыли и влаги.
- Подключение осуществить в соответствии со схемой:

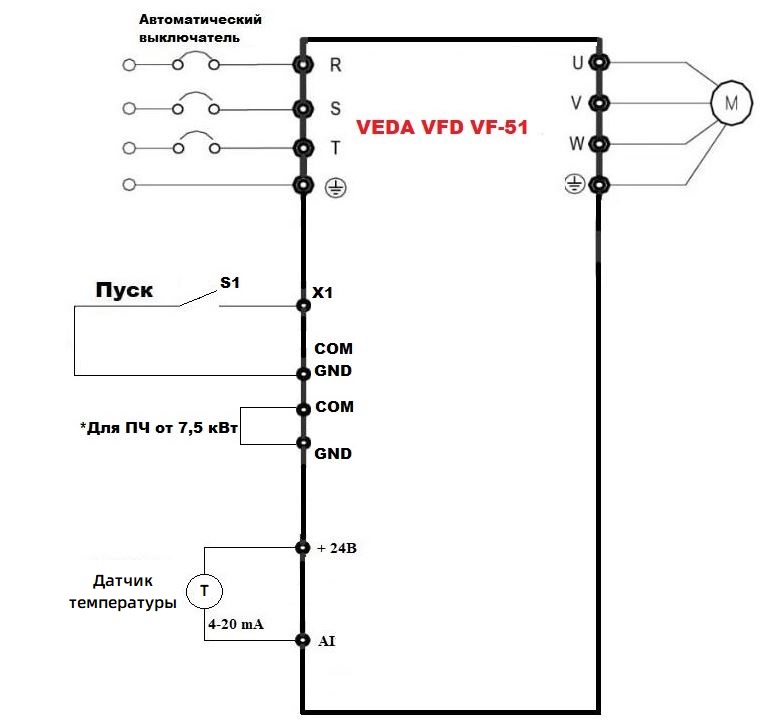

*Принципиальная электрическая схема подключения для NPN-схемы подключения цифровых входов преобразователя частоты VEDA VFD VF-51
Параметры необходимые установить в частотный преобразователь VEDA:
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F00.03 | Сброс параметров | [22] | Сброс до заводских настроек |
| F02.02 | Номинальная мощность | [##] кВт | С шильдика (паспортной таблички двигателя) |
| F02.03 | Номинальная частота | [##] Гц | С шильдика (паспортной таблички двигателя) |
| F02.04 | Номинальная скорость | [##] Об/мин | С шильдика (паспортной таблички двигателя) |
| F02.05 | Номинальное напряжение | [##] В | С шильдика (паспортной таблички двигателя) |
| F02.06 | Номинальный ток | [##] А | С шильдика (паспортной таблички двигателя |
| F01.01 | Выбор источника команды | [1] | Управление через клеммы управления |
| F01.02 | Выбор источника задания | [8] | ПИД - регулирование |
| F01.22 | Время разгона | [##] сек | Зависит от применения |
| F01.23 | Время замедления | [##] сек | Зависит от применения |
| F05.00 | Функция цифр.вх. X1 | [1] | Команда СТАРТ |
| F05.41 | Тип сигнала AI | [1] | Токовая петля 0...20 мА |
| F05.50 | Нижний порог сиганла AI | [20] % | Нижнее значение AI (4 mA) |
| F05.52 | Высокий порог сигнала AI | [100] % | Верхнее значение AI (20 mA) |
| F11.11 | Смена отображения параметра на дисплее | [0008] | Отображение на панели оператора задания ПИД регулятора |
| F13.00 | Источник задания ПИД регулятора | [0] | Панель управления |
| F13.01 | Уровень задания ПИД регулятора с панели | [40] % | Определяется индивидуально |
| F13.03 | Источник обратной связи ПИД регулятора | [2] AI | Источник аналоговый вход AI |
| F13.11 | Коэффициент P (пропорциональности) | [0.200] | Значение определяется индивидуально |
| F13.12 | Время I интегрирования | [2] c | Значение определяется индивидуально |
*Обратите внимание, данная статья не заменяет руководство по эксплуатации частотного преобразователя VEDA VF-51, информация в ней носит ознакомительный характер. Частное предприятие "Европейская электротехническая компания" не несет ответственности за прямые, косвенные, фактические, побочные или другие убытки, понесенные вследствие использования или ненадлежащего использования информации, содержащейся в данной статье.
