Управление частотным преобразователем VEDA по сигналу энкодера

enter image description here Осуществим настройку преобразователя частоты VEDA VF-51 для управления по сигналу с энкодера (импульсная клемма).

Вначале следует осуществить подключение и настройку согласно руководству по эксплуатации к преобразователю частоты.

Для ввода VF-51 Micro Drive в эксплуатацию необходимо выполнить следующие действия:

  1. Выполнить монтаж с соблюдением правил безопасности.
  2. Проверить параметры электродвигателя.
  3. Убедиться в отсутствии пыли и влаги.
  4. Подключение осуществить в соответствии со схемой:

Вариант 1

enter image description here

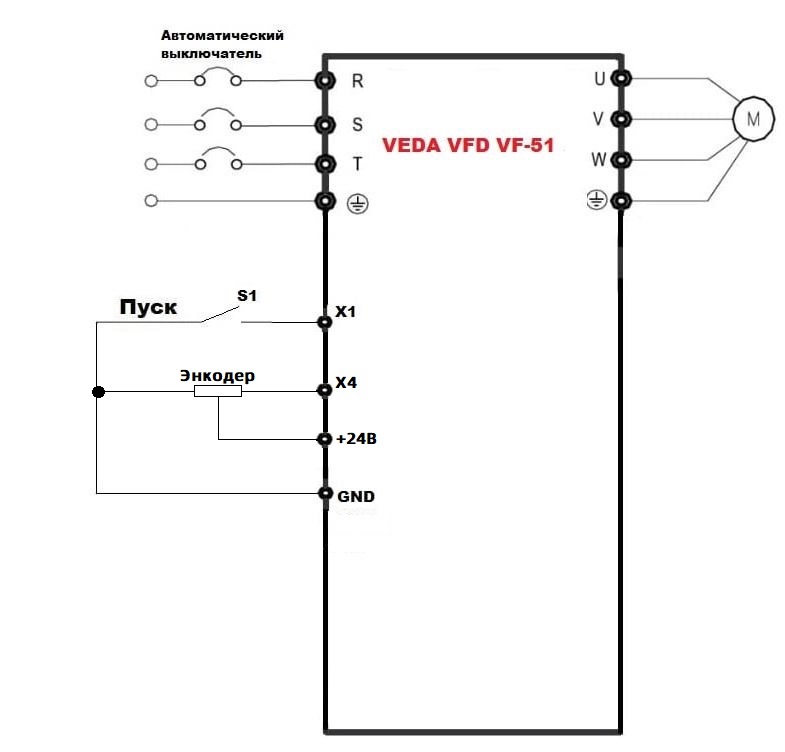

*Принципиальная электрическая схема подключения для NPN-схемы подключения цифровых входов преобразователя частоты VEDA VFD VF-51 с внутренним источником питания.

Вариант 2

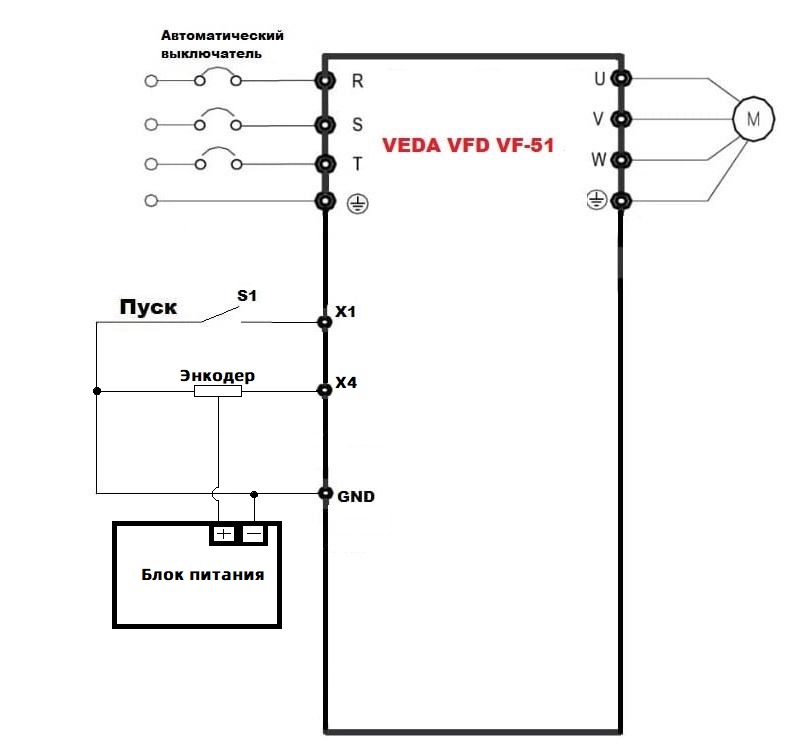

enter image description here *Принципиальная электрическая схема подключения для NPN-схемы подключения цифровых входов преобразователя частоты VEDA VFD VF-51 с внешним источником питания.

Параметры необходимые установить в частотный преобразователь VEDA:

Параметр Описание параметра Значение Комментарий
F00.03 Сброс параметров [22] Сброс до заводских настроек
F02.02 Номинальная мощность [##] кВт С шильдика (паспортной таблички двигателя)
F02.03 Номинальная частота [##] Гц С шильдика (паспортной таблички двигателя)
F02.04 Номинальная скорость [##] Об/мин С шильдика (паспортной таблички двигателя)
F02.05 Номинальное напряжение [##] В С шильдика (паспортной таблички двигателя)
F02.06 Номинальный ток [##] А С шильдика (паспортной таблички двигателя
F01.01 Выбор источника команды [1] Управление через клеммы управления
F01.02 Выбор источника задания [8] ПИД - регулирование
F01.22 Время разгона [##] сек Зависит от применения
F01.23 Время замедления [##] сек Зависит от применения
F05.00 Функция цифр.вх. X1 [1] Команда СТАРТ
F05.03 Функция цифр.вх. X4 [39] Изменение частоты на клемме Х4
F05.20 Выбор режима управления [0] Двухпроводная схема 1
F05.22 Выбор рабочего сигнала клемм Х1-Х4 [0000] Включение при замыкании
F05.31 Минимальная частота для клеммы импульсного входа [ ] В соответствии с используемым энкодером
F05.32 Соотношение минимальной частоты для клеммы импульсного входа к установленной [0] Процентное соотношению к установленному значению
F05.33 Максимальная частота для клеммы импульсного входа [ ] В соответствии с используемым энкодером
F05.34 Соотношение максимальной частоты для клеммы импульсного входа к установленной [100] Процентное соотношение к установленному значению
F05.35 Временной фильтр [0] Минимальная длительность входного импульса
F07.00 Режим запуска [2] Запуск с подхватом скорости
F13.00 Выбор способа задания уставки ПИД-регулятора [0] Задание уставки в параметре F13.01
F13.01 Уставка или значение обратной связи панели [50%] Уставка ПИД регулятора
F13.03 Источник обратной связи ПИД регулятора [5] Обратная связь по импульсному входу
F13.07 Настройка ПИД-регулятора [0000] Настройка логики ПИД регулятора
F13.11 Коэффициент P (пропорциональности) [0.200] Значение определяется индивидуально
F13.12 Время I интегрирования [2]с Значение определяется индивидуально
F13.13 Дифференциальная составляющая D [0,5] Значение определяется индивидуально

*Обратите внимание, данная статья не заменяет руководство по эксплуатации частотного преобразователя VEDA VF-51, информация в ней носит ознакомительный характер. Частное предприятие "Европейская электротехническая компания" не несет ответственности за прямые, косвенные, фактические, побочные или другие убытки, понесенные вследствие использования или ненадлежащего использования информации, содержащейся в данной статье.
