Местное или дистанционное управление частотником Inovance MD520
В данной статье мы хотим показать, как настроить режим местное или дистанционное управление в частотных преобразователях Inovance MD290 \ MD520.
Местный – это режим, в котором пуск, стоп и изменение частоты вращения электродвигателя будут осуществляться через панель LCP на преобразователе частоты.
Дистанционный – это режим, в котором пуск, стоп и изменение частоты вращения двигателя будут осуществляться через последовательный интерфейс RS-485 по протоколу Modbus RTU.
Выбор режима управления будет осуществляться через кулачковый переключатель с фиксацией положений 0-1.
Спецификация оборудования:
- MD520-2S0.4BS-INT Преобразователь частоты MD520, 0.4 кВт, 2.3 А, ~220 В, IP20, с панелью управления -1шт
- MD38TX1 Интерфейсная плата RS-485, Modbus RTU -1шт
- Кулачковый переключатель -1шт
- Преобразователь интерфейсов ICPCON i-7561 с кабелем USB - 1шт.

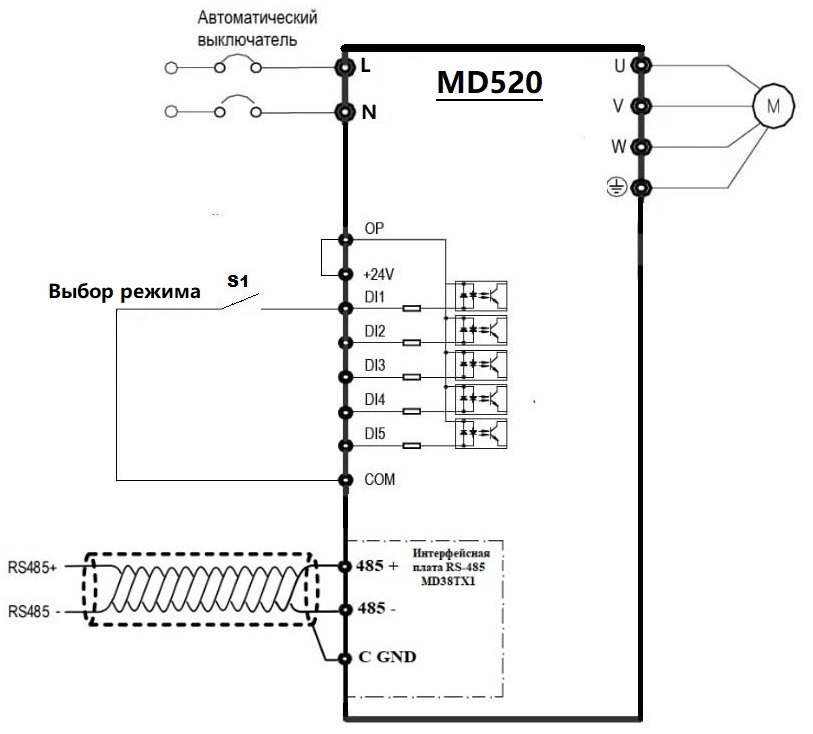

Смеха подключения преобразователя частоты будет выглядеть следующим образом:
В частотном преобразователе устанавливаем такие настройки:
| № Параметра | Описание | Значение |
|---|---|---|
| F0-01 | Режим управления двигателем | [2] Вольт частотный режим |
| F0-02 | Выбор источника команды | [2] Управление по шине данных |
| F0-03 | Выбор канала задания частоты (X) | [9] Установка задания по шине данных |
| F0-04 | Дополнительный канал задания частоты (Y) | [1] Панель управления LCP |
| F0-07 | Выбор совмещения источников задания частоты | [2] Переключение между X и Y |
| F0-08 | Исходная частота после подачи напряжения | 50 Гц. От 0.00 Гц до максимальной частоты (F0-10) |
| F0-10 | Максимальная частота | 50 Гц. Диапазон задания 0 – 500.00 Гц. При редактировании не забывайте менять параметр F0-12 |
| F0-12 | Верхний предел задания частоты | 50 Гц. От нижнего предела задания частоты (F0-14) до максимальной частоты (F0-10) |
| F0-14 | Нижний предел частоты | 0 ГЦ. От 0.00 Гц до верхнего предела частоты (F0-12) |
| F0-28 | Протокол передачи данных | [0] Modbus RTU |
| Fd-00 | Скорость передачи данных | [5005] соответствует 9600 бит/c |
| Fd-01 | Формат данных Modbus | [1] Проверка на четность, формат 8-E-1 |
| Fd-02 | Адрес устройства | [1] 1..247 Диапазон задания адреса |
| F4-00 | Функция дискретного входа DI1 | [18] Переключение канала задания частоты |
Если подключен электродвигатель, то необходимо настроить параметры двигателя согласно его характеристикам (группа F1):
| № Параметра | Описание | Значение |
|---|---|---|
| F1-01 | Мощность | [ ] кВт |
| F1-02 | Напряжение | [ ] В |
| F1-03 | Номинальный ток | [ ] A |
| F1-04 | Номинальная частота | [ ] Гц |
| F1-05 | Номинальная скорость | [] об/мин |
С помощью преобразователя интерфейсов ICPCON i-7561 и программы Modbus Poll зададим с компьютера команды управления и считаем текущий статус привода MD520. Можно также использовать для этого программируемую панель оператора Weintek.
Для задания частоты по протоколу Modbus RTU используется адрес 1000H. Задание значения -10000 в адрес 1000H соответствует -100.00% от максимального задания частоты (максимальное задание ограничено параметром F0-10 (максимальная частота), задание 10000 соответствует 100,00%.
Будьте внимательны! При обращении к адресу, например с панели оператора Weintek, к адресу нужно прибавить 1, так как адресация в этих устройствах начинается с 0.
Для пуска преобразователя частоты, задания частоты, отображения текущей частоты и состояния привода используются адреса команд управления и состояния.
| Адрес управления | Действие при введении значения в адрес управления |
|---|---|
| 1000H | Задание частоты |
| 2000H | 1: пуск в прямом направлении |
| Адрес статуса привода | Значение статуса |
| 1001H | Текущая частота вращения |
| 1002H | Напряжение в шине постоянного тока |
| 1003H | Выходное напряжение (на двигатель) |
| 1004H | Выходной ток |

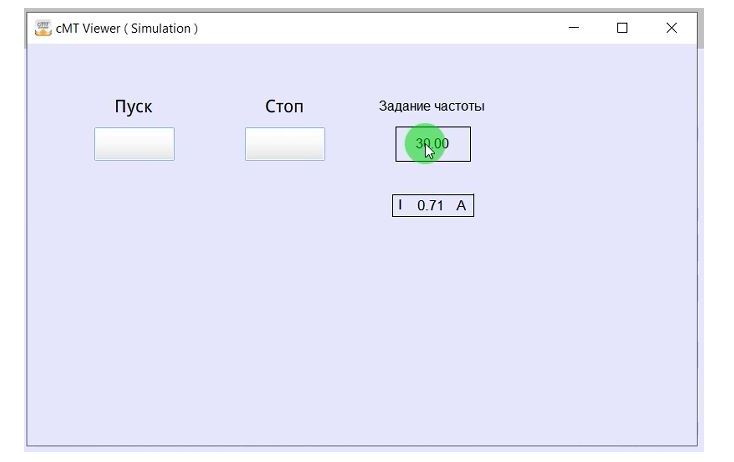

Выводим кнопки "ПУСК", "СТОП", а также значение задания частоты на экран панели оператора Weintek:
Настроив преобразователь частоты Inovance данным способом - пользователь при помощи тумблера осуществляет переключение на МЕСТНЫЙ либо ДИСТАНЦИОННЫЙ режим работы.
