Подключение цифровых входов преобразователя частоты Inovance

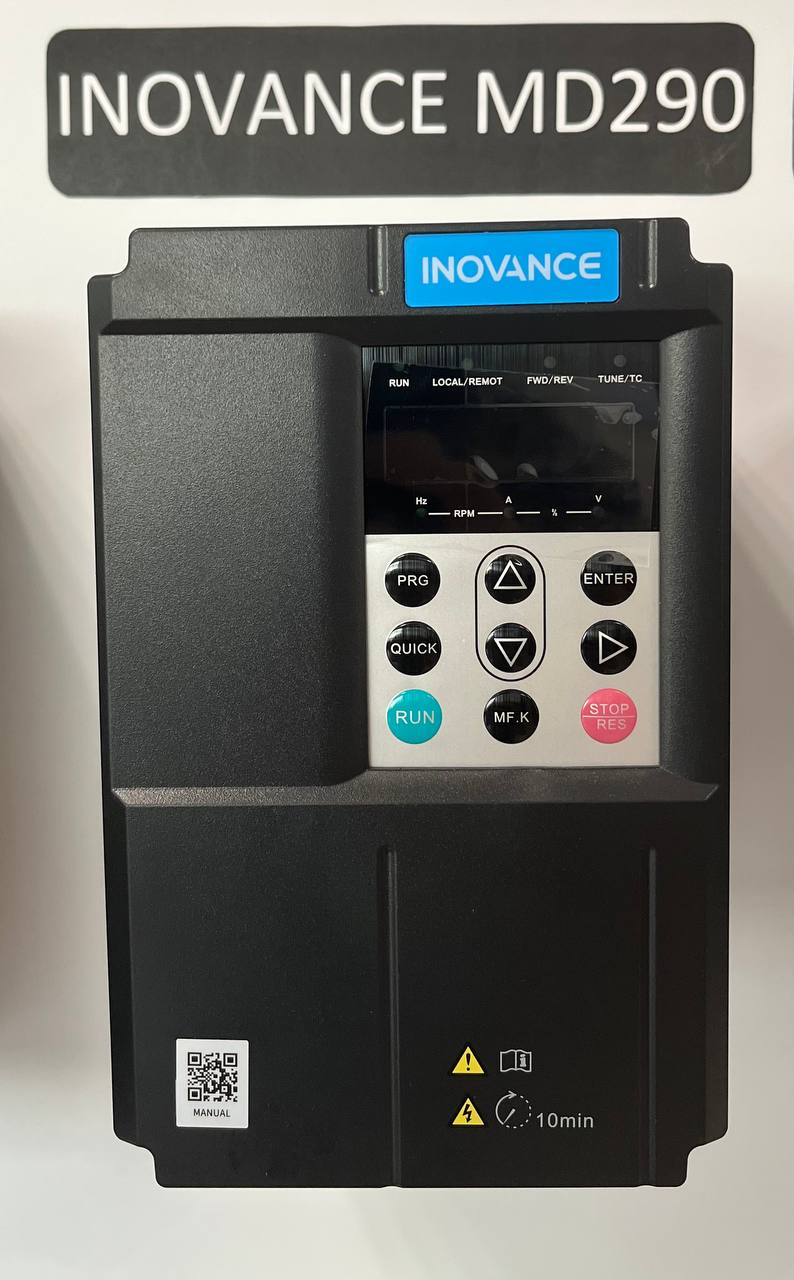

Рассмотрим варианты подключения цифровых входов преобразователя частоты Inovance MD290

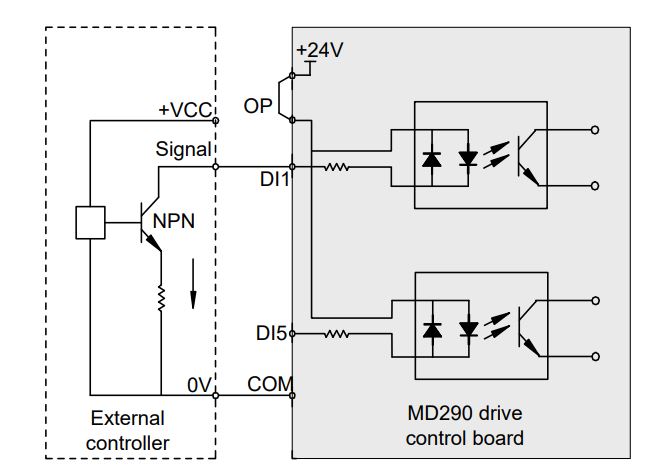

Вариант 1. Принципиальная электрическая схема для NPN подключения цифровых входов с внутренним источником питания
Установлена перемычка между цифровым входом +24 V и OP.

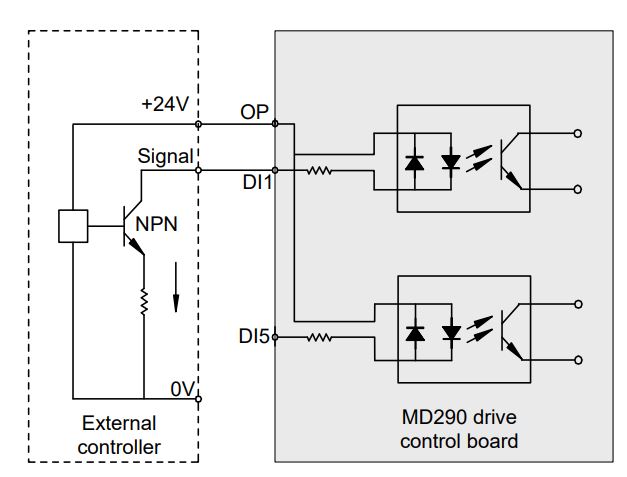

Вариант 2. Принципиальная электрическая схема для NPN подключения цифровых входов с внешним источником питания.
Вариант 3. Принципиальная электрическая схема для PNP подключения цифровых входов с внутренним источником питания.

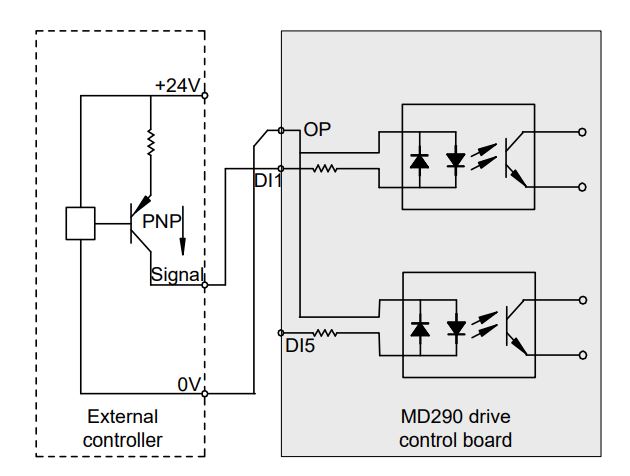

Вариант 4. Принципиальная электрическая схема для PNP подключения цифровых входов с внешним источником питания.
Описанные выше схемы подключения аналогичны и для преобразователей частоты Inovance MD520.
