Настройка однофазного инвертора VEDA. Пуск тумблером

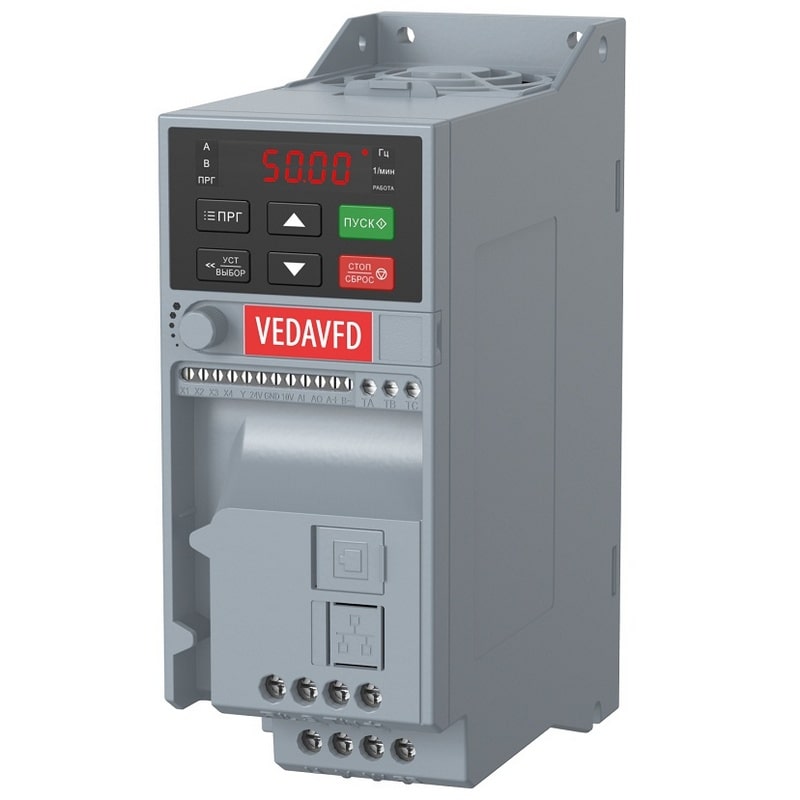

Осуществим управление электродвигателя при помощи однофазного частотного преобразователя VEDA VF-51. Запускать и останавливать двигатель будем при помощи тумблера, изменять частоту вращения - выносным потенциометром.
Однофазный частотный преобразователь, подключается к однофазной сети с напряжением 220 В. При этом, на выходе частотного преобразователя получаем трехфазное напряжение с амплитудой 220 В. В таком случае обмотки электродвигателя переменного тока следует соединить по схеме треугольник.
Важно! Монтаж, подключение, настройка и эксплуатация должны осуществляться согласно правилам, описанным в руководстве по эксплуатации.
Чтобы ввести частотный преобразователь VF-51 Micro Drive в эксплуатацию необходимо выполнить следующие действия:
- Выполнить монтаж с соблюдением норм безопасности!
- Проверить параметры оборудования (параметры сети, входа питание ПЧ, двигателя)
- Проверить условия установки и эксплуатации преобразователя частоты (отсутствие пыли и влаги, температурный режим и установочные зазоры).

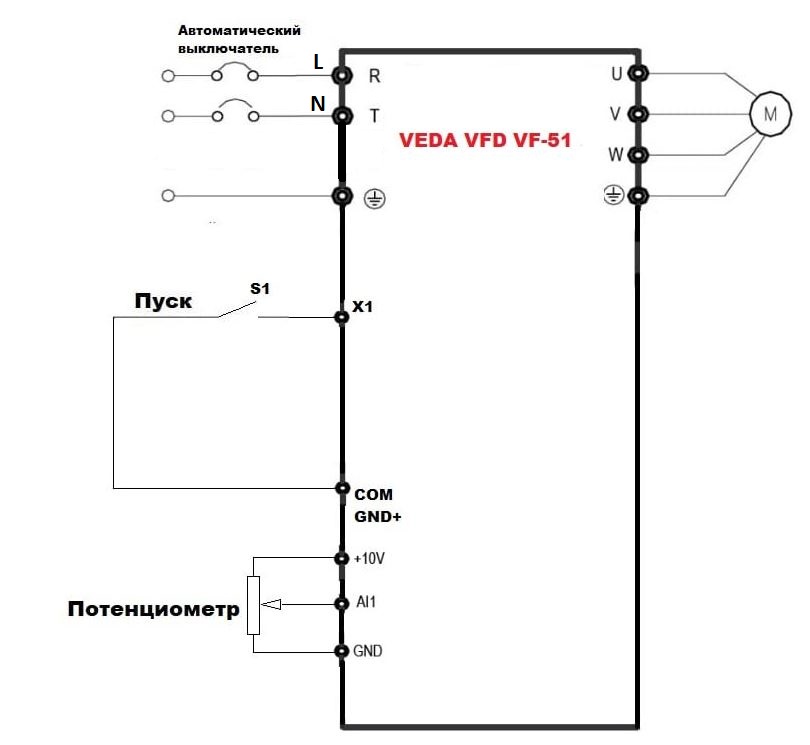

- Электрический монтаж осуществить в соответствии с схемой подключения указанной на рисунке 1.
- Проверить правильность и надежность подключений.
Параметры необходимые внести в преобразователь частоты VEDA VF-51 :
| Параметр | Описание параметра | Значение | Комментарий |
|---|---|---|---|
| F00.03 | Сброс параметров | [22] | Сброс до заводских настроек |
| F02.02 | Номинальная мощность | [##] кВт | С шильдика (паспортной таблички двигателя) |
| F02.03 | Номинальная частота | [##] Гц | С шильдика (паспортной таблички двигателя) |
| F02.04 | Номинальная скорость | [##] Об/мин | С шильдика (паспортной таблички двигателя) |
| F02.05 | Номинальное напряжение | [##] В | С шильдика (паспортной таблички двигателя) |
| F02.06 | Номинальный ток | [##] А | С шильдика (паспортной таблички двигателя |
| F01.01 | Выбор источника команды | [1] | Управление через клеммы управления |
| F01.02 | Выбор источника задания | [2] | Аналоговый вход AI1 |
| F01.22 | Время разгона | [##] сек | Зависит от применения |
| F01.23 | Время замедления | [##] сек | Зависит от применения |
| F01.10 | Макс. выходная частота | [##] Гц | Зависит от применения |
| F01.12 | Верхний предел частоты вращения | [50] Гц | рекомендуется установить номинальную скорость |
| F01.13 | Нижний предел частоты вращения | [0] Гц | Зависит от применения |
| F05.00 | Функция цифр.вх. X1 | [1] | Команда СТАРТ |
| F05.41 | Тип сигнала AI | [0] | Напряжение 0...10 В |
| F05.50 | Нижний порог сиганла AI | [0] В | Нижнее значение |
| F05.51 | Соответствующий % мин. входа | [0] % | |
| F05.52 | Высокий порог сигнала AI | [10] В | Верхнее значение |
| F05/53 | Соответствующий % верх. входа | [100] % |
